ように初段にカスコード接続したものです。検討記には回路図なんかも
残っていますが、マニュアルもつくっていないのでこの機に整理です。
しかし、１年も前のことなのでファイル探しから初めないといけません（笑。
対象基板はこれ
対象の基板は２枚あります。しかし、なぜマニュアルも作らず放置してしまったんだろう？
たぶん、アンプの更新で８枚（ステレオ x 4)をつくってケースに入れた時点で
力尽きたんだと思います（笑。
なお、初段のFETには普通のFETのほか、秋月のJFE2140モジュールつかえるように
していました。動作は確認しましたが、結構高かったので、結局は手持ちの２SK246を
つかいました。
A12型パワーアンプ基板です。２種類あります。
初段のFETにはJFE2140が使えるようにしています。

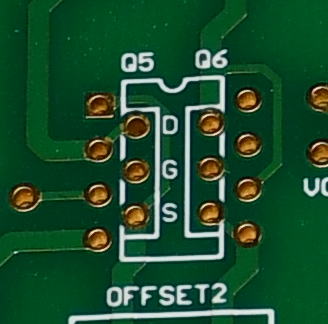

初段のFETにはこのモジュールが使えるようにしています。性能はいいのですが、ちょっとお高いです．
回路図は見つかりました
さて、マニュアル整備のために回路図は必須です。作成した記録は残っているので、
どこかにあります。ということで、捜索です。ドライブごとのファイル検索をかけます。
そして、LTSPICEでの回路図はみつかりました。なんか、へんなディレクトリに入っていました。
水魚堂の回路図エディターのファイルが見つからなかったことを考えると、まだ書き直して
いないようです。
回路図は下記です。LTSPICEのファイルも添付しておきますので、シミュレーションもできるでしょう。
基本的な回路は同じですが、A12_PWRでは電圧増幅段と電力増幅段の電源を同じにできるようにしています。
そのため、.電力増幅段から電圧増幅段にはいる部分にはフィルターを挿入しています。

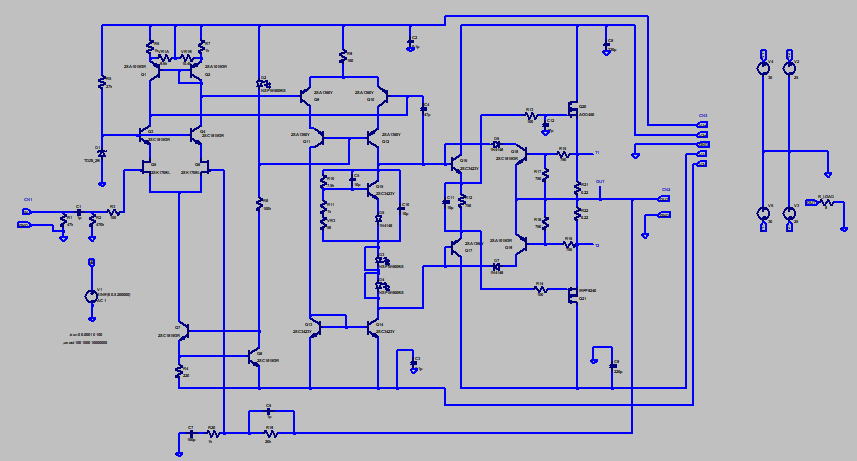

標準サイズ基板のアンプ基板の回路図(A12_PWR)です。 LTSPCEファイルはここ。

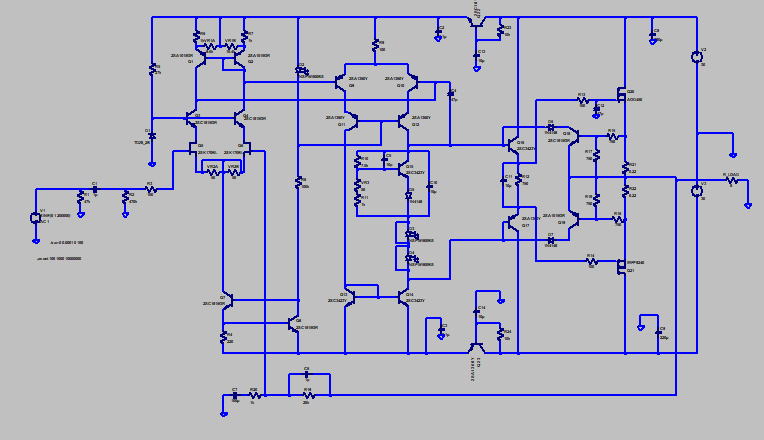

細長基板のアンプ基板の回路図(PA_UNIT2)です。 LTSPCEのファイルはここ。
