電子ボリューム関連資料　2006.10.29～

　

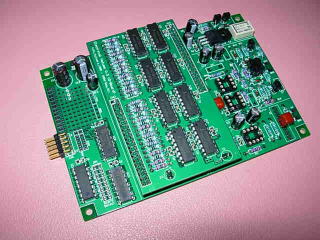

電子ボリューム本体
（注：写真のドータ基板は取り付けが反対になっています）

　　

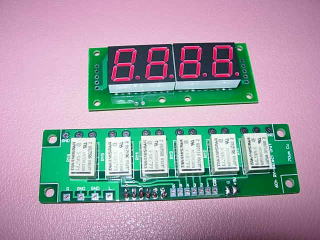

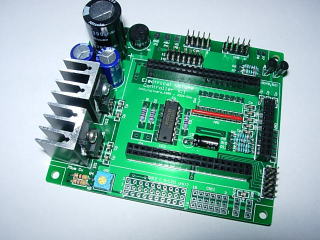

ボリュームコントローラ　　　　　　　　　　　　　　　　　　　　　　アクセサリー類

検討記	電子ボリュームの巻き電子ボリューム（その２）電子ボリューム（その３）電子ボリューム（その４）電子ボリューム（その５）電子ボリューム（その６）
頒布基板の回路図、基板シルク情報	E-Volume.pdf
製作マニュアル	R1 2006.10.30 R2 2006.11.4 Evolume-manual 　追記、ミス修正　　　　　　　　　マニュアル修正表　2007.1.20
コントロールソフト	ver1.3（頒布版）　ソースファイル　実行ファイル(MOT型式）　 Ver1.3での表示切り替え。CN8のPin2をGNDに接続することで、Ｓ１～Ｓ４の値がすべて数値で表示されます（動作中に切り替え可） ver1.4（修正）2006.12.5　　ソースファイル　実行ファイル（ＭＯＴ型式）　　　　　　　　　　LEDの表示が電源投入時、その他のツマミ変更時にゼロ表示されるバグを修正しました。その他、たぶん気付かないところで論理的におかしいところ。
データシート	アナログスイッチ　DG413.pdf へのリンク 74HC4094　　　　　CD74HC(T)4094 リレー　　　　　　　　A4.5W-A

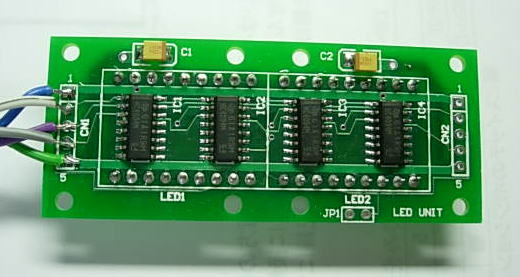

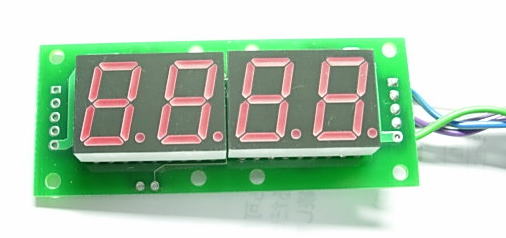

補足等	（１）ＬＥＤ基板の実装　LEDはチップ抵抗の実装面に取り付けます。　 (2)部品表抜け　コントロール基板のAR1は８素子の47kΩ集合抵抗を実装ください。

ユーザの方からソフトの投稿を頂いています。

こじはやさんから送っていただきました。

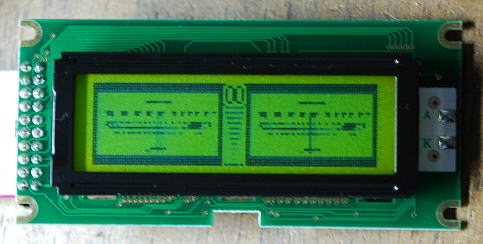

アナログチックなレベルメータで、現在のところは実際の入力ではなくて乱数で適当に入れて
針をうごかされています。でも、結構雰囲気でています。グラフィック液晶ならではの遊び方ができそうですね。
こじはやさん、完成をお待ちしておりますよ～。
ちなみに、真ん中のバーにボリュームのレベルが縦の棒グラフででてきます。
→ソフトはここです。圧縮ファイルになっています（公開については了承をもらっています）。

新しいソフトもいただきました。→ここ　　2006.11.25

関連記事は下記の通りです。まだ、試してみていませんがワクワクです（これから熊本出張なので手がつけられない・・・・）。

5857 re:電子ＶＲのソフトでこじはや - 2006/11/24 01:08 -
ピークメーター表示ですが、それなりに完成しましたので、ヒロさんに送っておきます。よろしくです。
表示のさせ方は送ったReadmeに書いてありますが、
CN8の３をGNDにつなげるとピークメーターを表示します。
CN8の２はヒロさんの拡張表示ですので、注意してください。
切り替えSWを取り付けることをお勧めします。
表示アナログ入力は右表示はCN11の１３（＋）１４（GND)
　　　　　　　　　左表示はCN11の１６（＋）１７（GND)
につなげてください。
VR基板の出力をそのままつなげる場合は、下記のヒロさんの5852の注意が必要です。
表示レベルは４段階となっていますので、他の表示と切り替えで
変わっていきます。ちょうど良いところで表示させてください。
LCDの階調表示の為に時差表示をかけ擬似中間色を出させていますが、表示スピードの関係で、ちらつきが出ています。ご了承ください。
なお、私の作成部分のソフトの改造などは自由ですので、お好みに変えて結構です。
気に入ったら使ってみてください。

最新版をいただきました。　→　ここ　2006.12.15

ヒロさん
いつもお世話になっております。
こじはやです。
お手数おかけします。
前回からの修正項目。
１．ベースプログラムをヒロさんのver1.4（修正）2006.12.5にしました。
２．ちらつくので擬似階調表示はやめました。
３．スペアナテスト表示をいれました。今回は雰囲気だけです。
　　CN8の４をGNDにつなげると表示します。
４．ピークメーター表示をCカーブをやめて、単純な倍率としました。
５．リモコン制御用に、P4ポートのショートでVRがUP,DOWNします。
　　　０番をGNDとショートでVRアップ。
　　　１番をGNDとショートでVRダウン。
　　　私は、リモコンKITのリレーで制御しています。
　　　セレクター切り替えも検討中です。
です。
色々楽しんで遊んでいきましょう。ｗ
よろしくです。

スペアナ内蔵の正式版期待してます！こじはやさんの作例も写真館PAGE22にアップしました。
色々いただくソフトも時系列的に掲載してもややこしいので、どこかに整理してアップしていきましょう。

バグ修正版とのことです　→　ここ　2006.11.27

５分位すると画面乱れのバグ修正しました。
単純なミスでした。
それと、４７ｋΩを考慮したレベルにしました。
最新をリリースします。

小林さんからもいただきました。　

→　ここ　2006.12.3

キー入力に対応したVRプログラムを送りますので公開お願いします。
改変不可　公開不可でなければお願いします。
参考例としてキー入力の回路図とキーボードの写真ををつけておきました。

あとマイコンボード改造の写真も添付してあります。マイコンボードの改造

は必須です。

キー入力でこんなことができます。

詳しくは送るフィルに書いておきました。
ボリュームの　UP DOWN
MUTE ON OFF
バー表示とキャラクター表示の切り替え
SLEEP ON OFF

最新版をいただきました　→　ここ　2006.12.13

最新版をいただきました　→　ここ　2006.12.22
こんにちは、小林です。
最新版のプログラム送ります。　

今回はリモコン対応版です。

メーカー製のテレビリモコンが使用可能です。

前回送ったプログラムにバグがあったので新しいのを送ります。 →　ここ　2006.12.25
