ちょっとTea Time !? DCDCを買ってみた！　2019.11.30

あたらしいスピーカを作ったので、これをシステムに組み込むためにはSP切り替え器の
増設が必要なので、また１枚切り替え器をつくりました。


またSP切り替え器をつくりました。これで５枚目です。

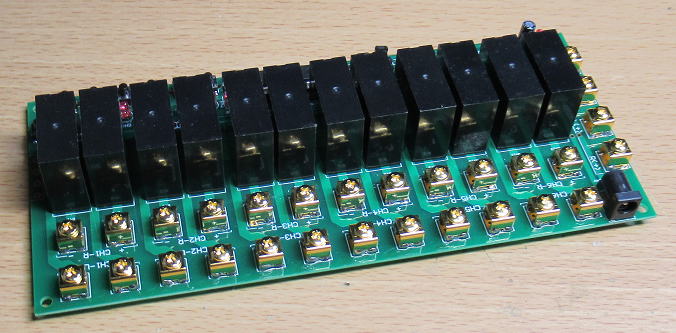

この切り替え器でもっとも電流を必要とするのがリレーで１個あたり約45mA(12V時）流れます。
１枚のリレー切り替え基板には１２個のリレーがあり、５枚でリレーがすべて動作したら
44mA×１２×５＝2640mA
が必要です。まあ、すべてのリレーが動作することはないのですが、その他のIC等の消費電流を
考えて３Ａ程度の電流容量のＡＣアダプターがあればいいのですが、秋月で12V3Aのものを買うとすると
１５００円くらいします。新たに買うのも勿体ないな〜。

ノートＰＣ用のＡＣアダプタがつかえるかな？

押入れをごそごそと、なにか使えそうなものがないかを物色したら、もう使わない古いノートＰＣのＡＣアダプタが
ありました。出力は１９Ｖで３．４Ａと結構容量があります。おそらく、直接リレー基板につないでも大丈夫でしょうが、
ちょっと電圧が高めです。１９Ｖくらいでリレーが断線することはないでしょうが、１個あたりの電流が70mAくらいに
増えてしまうので、トータルの電流も4Aを超えてしまいます。そうすると、ACアダプターの容量を超えます。
なんとか、12Vくらいまでにステップダウンさせたいところです。

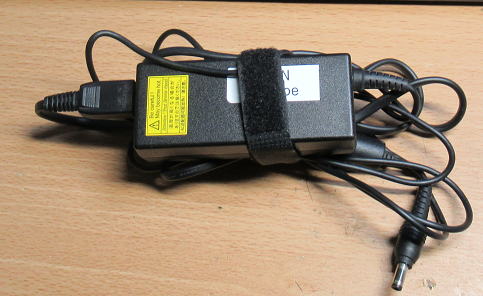

ノートPC用のACアダプタ。１９V３．４Ａです。これが使えるかな？

電圧を落とすには簡単には３端子レギュレータをつかえばよく、電流容量を稼ぐにも外付けの
トランジスタを増設すればOKです。でも、放熱を考えると結構大きなヒートシンクが必要です。
というのも電圧降下７V（１９−１２V)で３Aですから最大ですが２１Wも消費します。
それに無駄な電流の電気代ももったいないな〜。

ここは安価なDCDCを探してみましょう！

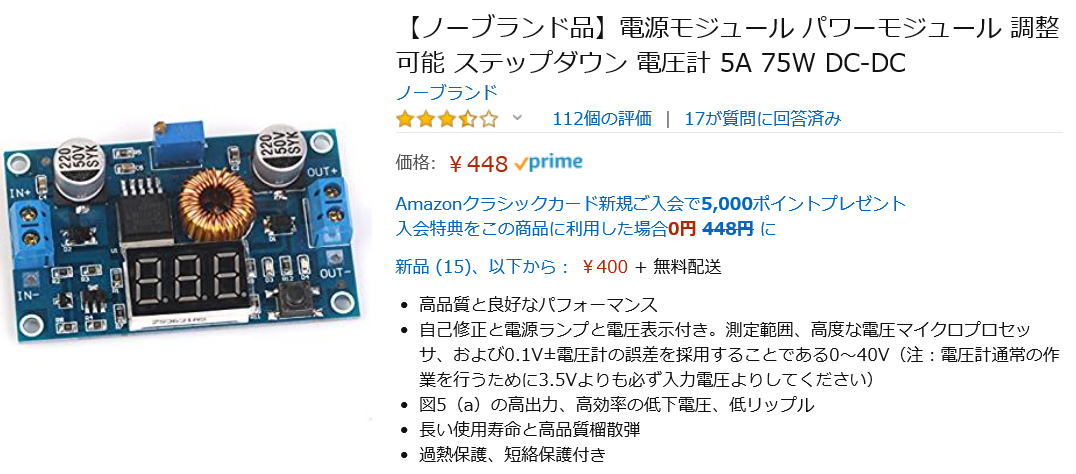

ということでAMAZONで探します。これなんかが４４８円と安く、良さそうです。
探すともっと安いものがありましたが、これは電圧表示もできるので、電圧調整も楽そうです。

これが良さそうです。５Aの容量がありますし、電圧表示もできます。それに安い。

で、注文して２日程度で届きました。あいかわらず取り説等はまったくありませんが、
まあ、この程度のものなので不要でしょう。
　スイッチが２つついていますが、その役割は通電してすぐにわかりました。
１つは電圧表示のON/OFFの切り替え、もう１つは入力／出力の電圧表示の切り替えです。
入力の電圧が表示できるのも便利ですね。
　基板を眺めても、どこにも電圧の測定と表示をするICが見当たらないのですが、LEDに下側に
隠れているようです。

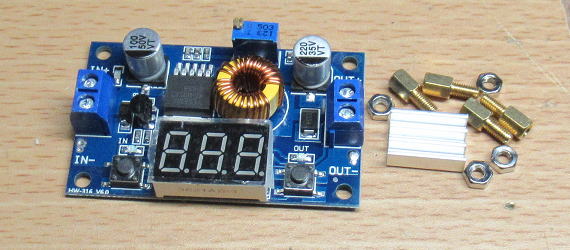

これだけ入っていました。なんかカタログの写真と微妙にちがうな〜。

制御のICはXL4015

DCDCの制御のICはXL4015という素子のようです。

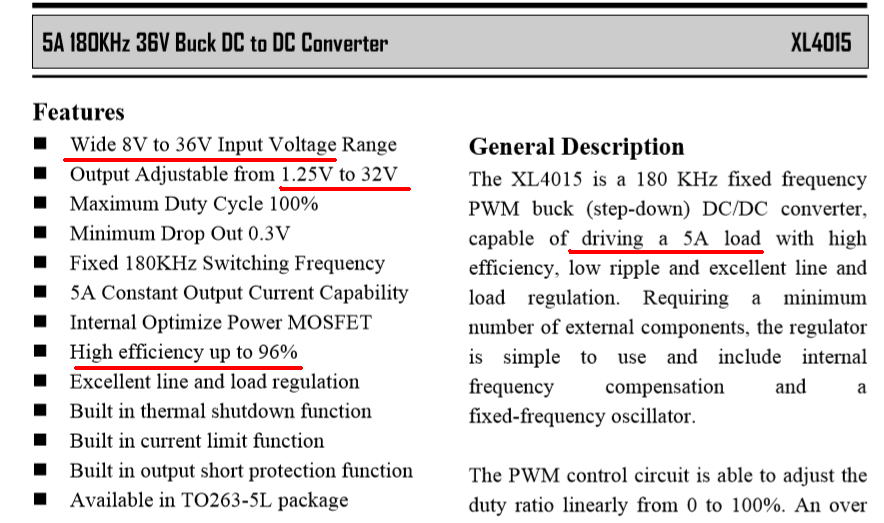

データシートを探して眺めてみましたが、最低電圧が１．２Vまでいけるようです。

これが制御用のICです。


結構、良い感じの素子です。

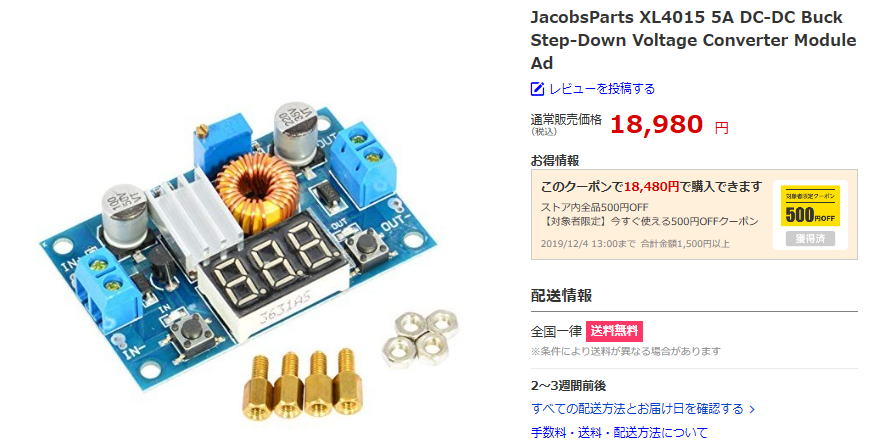

おもしろいことに”XL4015”で検索したら、同じDCDCが違う店でも売られていましたが、
なぜが値段が全然違います。それも２桁違う・・・・。何が起こっているのだろう？
ひょっとして数１０個単位の値段かな？

こっちが買ったものとピッタシあいます。でも、値段が全然ちがうな〜。まさか１個の値段ではないでしょうね？？？

とりあえず、動かしてみましょう！

とりあえず、動くかどうか試してみましょう。
適当な電源をつなぎます。VRを調整すると出力電圧が変更できます。

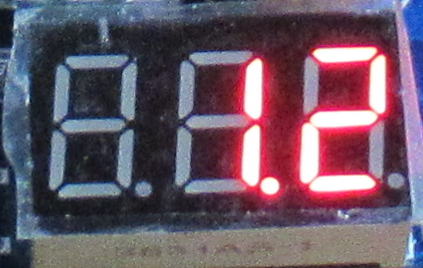

もっとも絞ると、出力電圧は１．２Vまで落とせます。カタログ通りですね。

最低電圧は１．２Ｖです。

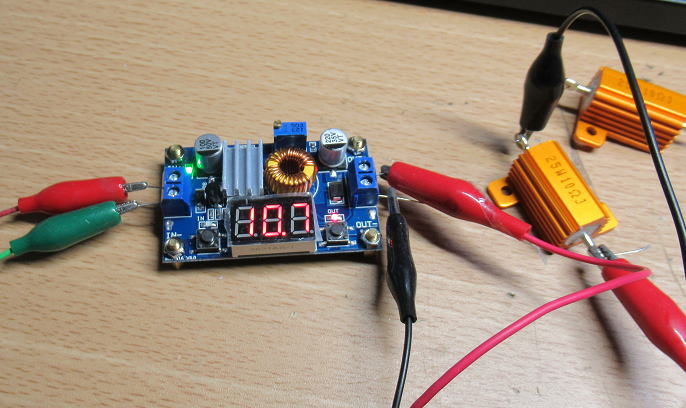

適当な負荷を接続して、効率も調べてみました。およそ９０％の効率です。
でも、１０％は熱になるので一応付属の放熱板をＩＣにはっつけておきました。

すこし負荷をかけます。

入力　18.36V 0.444A　8.15W
出力　12V　0.6A　　　　7.2W
効率　88％

リップルは100mV程度あります。以前購入したDCDCに比べると結構大きめです。
まあ、リレー基板につかうので、電源の質はあまり気にする必要はありません。

リップルは100mVくらいあります。

これで、リレー切り替え基板の電源はなんとかなりそうです。

リレー切り替え器に組み込んでみる！

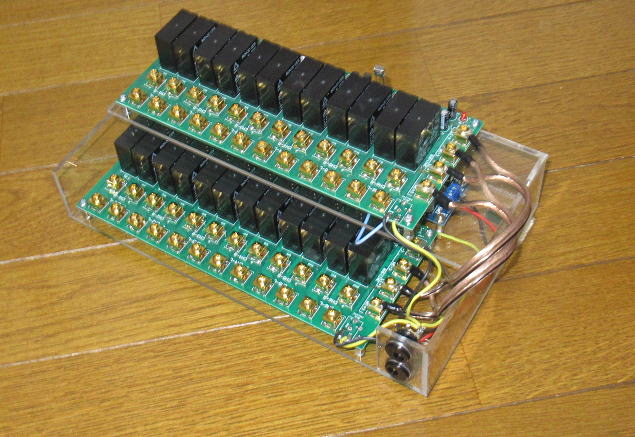

さっそく増設したリレー切り替え基板とともに組んでいきましょう。

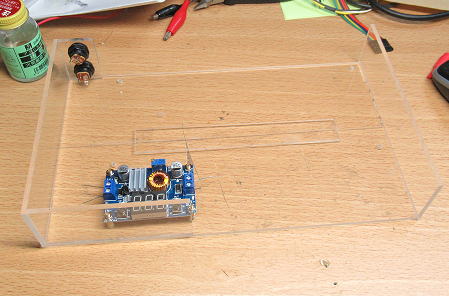

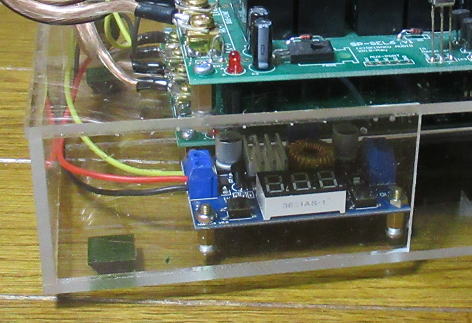

アクリルーのケースを端材で作り、DCDCを組み込みます。


リレー基板はSP端子の取り付けネジにアクセスできるように、２枚をずらせて固定しています。


電圧調整はもうできません（笑

（おしまい）。
