ちょっと Tea Time!? 失敗したあ〜（PICO2,SDR受信機）　2024.10.17
サブテーマ：KT0913を使ったラジオ受信機を作る(2024.12.23）

秋旅行から帰ってきて、大体後かたずけも終了。
となると、また色々と面白いものがないかと秋月をみていて、衝動買いをしてしまいました。
で、あとで失敗した〜と気付いてしまいました。

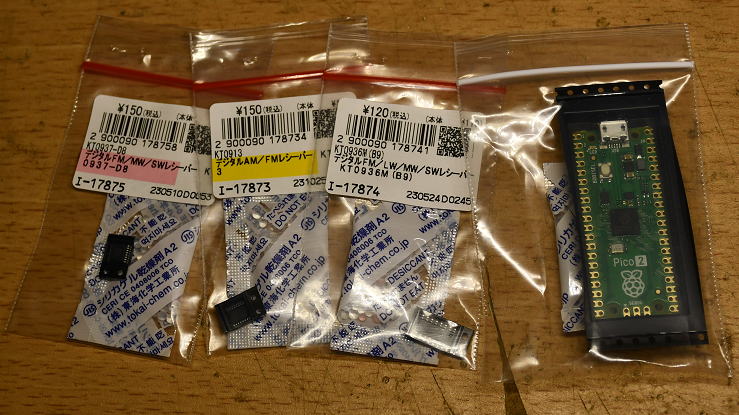

色々と衝動買いです。でも、半分は失敗でした。

PICO2ってどうやって動かすの？

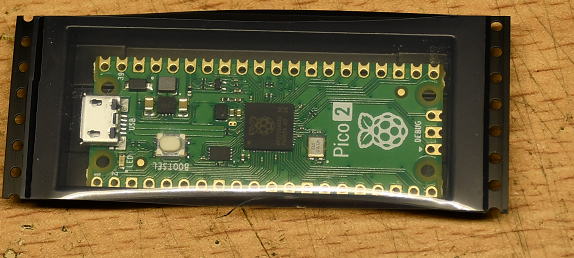

PICOの大容量高速版であるPICO2が出たのは、旅行前に知っていました。
最初はPICOでバイナリーコンパチかと思っていましたが、調べてみてもそんな記述はどこにもありません。
また、RaspberriPi4上での開発環境を揃えるためにはどうしたらいいかも、まだまだ情報不足な感じ。
下手して、現状の環境を壊してしまうのも怖いです。
ということで、まだ手を出していませんでした。
　しかし、２週間も旅行に行っていたら、そういったことを全て忘れてしまって、秋月のＨＰをみて、
衝動的に買い物かごに入れてしまいました。


衝動的に買ったけど、Pi4上での開発環境は、どうやって整えたらいいだろう？

色々と検索してはいますが、まだまだ手を出さない方がいいかな〜。

KT0936ってモノラル？

　以前にKT0913というSDR方式のラジオ受信機を使ってみました。
面倒なのは0.65mmピッチなので変換基板が必要なことです。
そこで、同じくラジオ受信機にKT0936なるものがありました。
パッケージは1.27mmピッチの大きなものです。これなら実装は簡単！
と、衝動買いです。

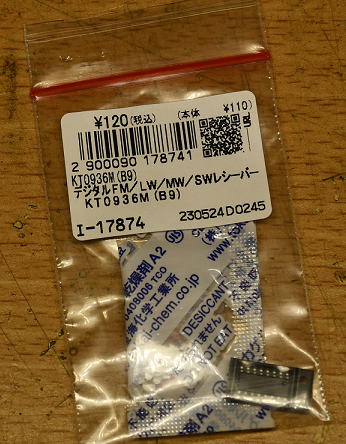

KT0936を衝動買い。パッケージは1.27mmなので半田付けもしやすそうです.

買ったのはいいのだけど、データシートを眺めてちょっと落胆.
ちなみに秋月電子のHPのデータシートは中国版です。まあ、わからないことはないですが、
いや判りませんでした。ということで、英語版を探しておきました.

データシート（秋月からDL）：　kt0936m(b9)_v2.2.pdf
データシート（英語版）：KT0936m_english.pdf へのリンク

で、何が落胆だったかといえば、出力がモノラルです。

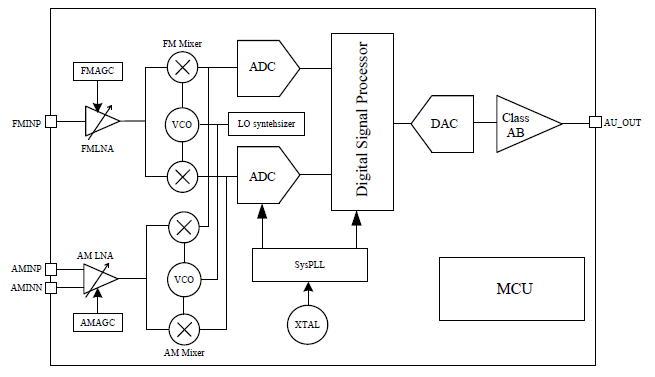

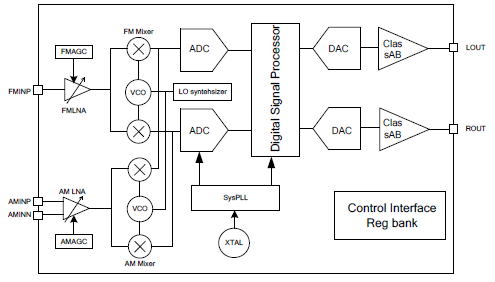

KT0936のブロック図ですが、出力はモノラルでした。FMでモノラルは寂しいなあ〜。

ということで、KT0936は部品箱の肥やしになりそうです。

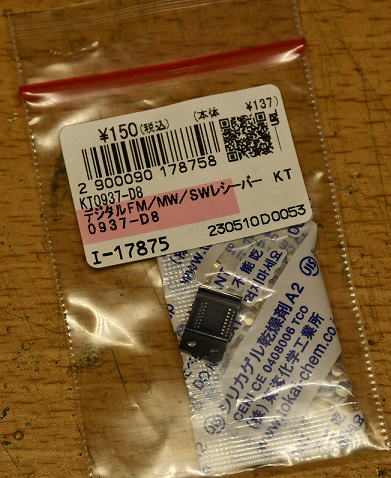

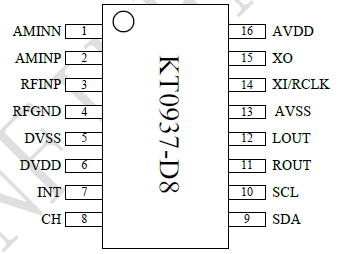

KT0937は使えそう！



KT0937はステレオ出力でした。これは使えそう！

データシート：kt0937-d8_v2.1.pdf

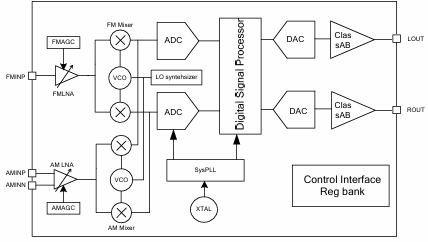

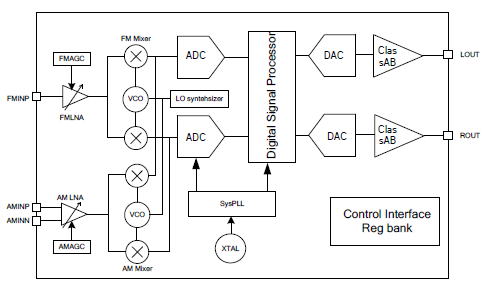

KT0937はステレオ出力です。これは使えそう！

以前使ったことのあるKT0913と、KT0937を比較してみました。
ブロック図はまったく同じです。ただ、受信範囲はKT0937がSW帯も受信できるようなので、
こちらが良さそうです。価格はどちらも同じなのでKT0937の方が良さそうです。

しかし、なんぜこの両者のピンレイアウトが全然違うのだろう？
同じにしてもらえれば、共通パターンにできたのなあ〜。

	KT0937	KT0913
ブロック図		ブロック図からKT0937と同じです。
受信範囲		KT0937のSWが受信できない様子。

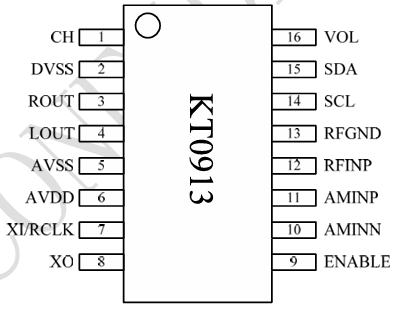

ピン配置		ピンレイアウトはKT0937と全然ちがいます。
価格 （秋月）	150円	150円
備考		ちょっとTea Time!? FMレシーバが面白そう！

KT0936は意外と作例あるなあ〜　2024.10.18

KT0936ってモノ出力だから、あまり人気ないだろうな〜と思っていましたが、
マイコンが不要というお手軽さもあって、意外と作例があるようです。


新・エレクトロニクス工作室／第21回 KT0936を使ったDSPラジオ｜2024年1月号 - 月刊FBニュース　アマチュア無線の情報を満載 (fbnews.jp)

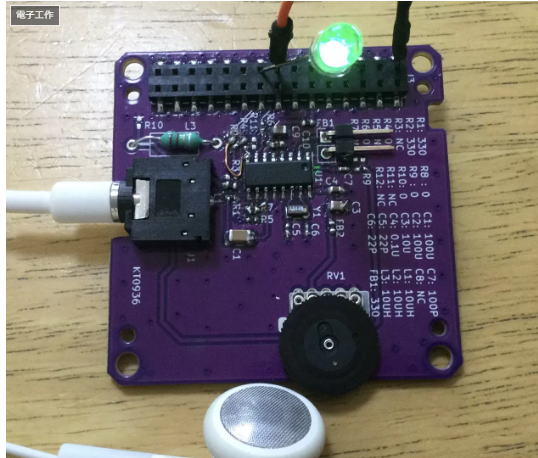

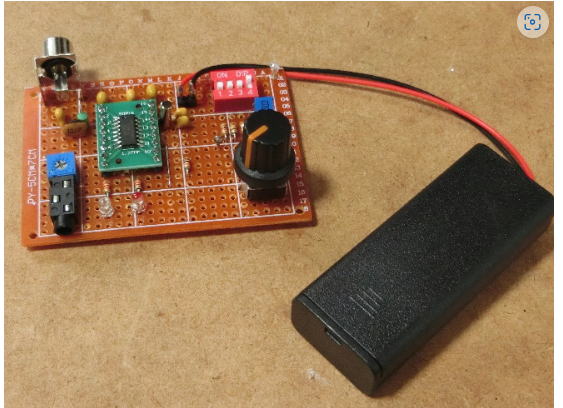

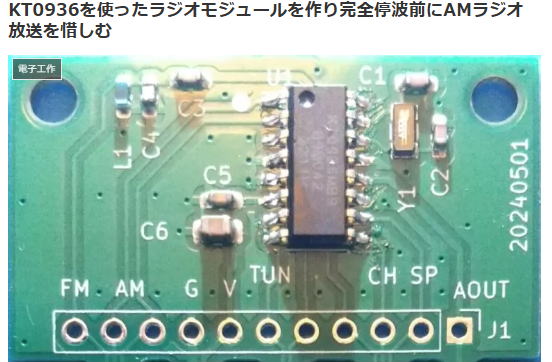

DSPラジオ製作入門に最適なKT0936M(B9)を動かしてみる | まっさの電子ぶろっぐ (massa4649.com)


https://massa4649.com/kt0936_3/

AMって停波するの？

作例を調べていたら、なにやらAMが停波するようなことが書いてあります。
高速道路などの情報はAM(1620kHz)だったりするけど、なくなるのかな？
ちょっとwikiで調べてみました。
　どうやらAM局は運営コストがかかるので、FM局への移行のための実証実験
を進めているところもある、という程度のようです。まあ,大手の放送局はまだまだ
残るのでしょう。


とりあえずKT0936で

簡単そうなので、マイコンが要らないKT0936で組んでみましょう。
部品箱の肥やしからの救出です。
とりあえずFMがなればいいので、簡単に組み立てましょう。
休日前のお遊びです。

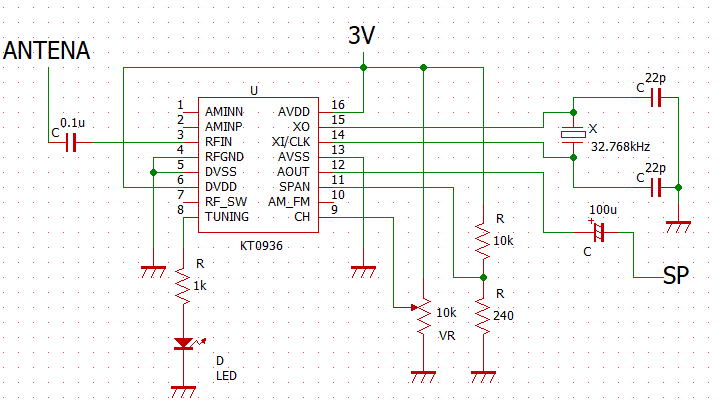

まずはこんな回路で組んでみましょう。

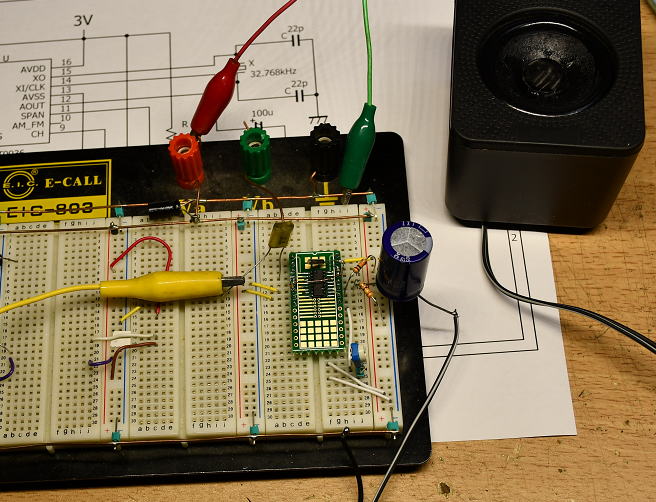

こんな感じで簡単に組んでみました。

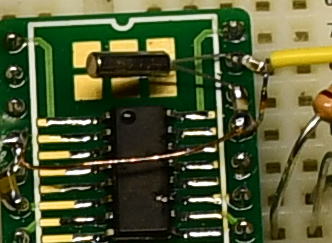

水晶は変換基板にとりつけています。

鳴ったけどなあ〜

電源電圧を３Vにセットして、電源ONです。
まず、SPからは蚊の鳴くような小さいノイズが聞こえます。
耳に近づけないと、聞き取れません。
で、VRを調整するとノイズの中から音声が聞こえてきました。
なぜか中国語です。
中華製のICだから中国語？なわけないですよね。
ノイズのなかから聞こえるからFM帯ではないのかな？海外放送を捕らえているかもしれません。

使いにくい！
これは実装の問題が大きいですが、まず半固定抵抗では調整が微妙過ぎます。
それと、いまどの周波数をチューニングしているかが全然わかりません。
鳴るのは確認できたけど、この先なにかをしようとする気が起きないなあ〜。
やっぱり、マイコン搭載して周波数がでるようにしないと辛いものがありそうです。

まあ、KT0936が部品の肥やしから中古品に格上げになったので良しとしましょう！

KT0937,KT0913は折角なので　2024.10.19

どちらももっているので、どちらも実装できるようなラジオ受信機の基板を描いてみました。
ちょっとしたお遊びができるように、表示器は色々なものに対応できるようにしています。
ソフト作成は時間かかりそうですが、ソフト作成自体はボケ防止にはいいと思うので（笑。

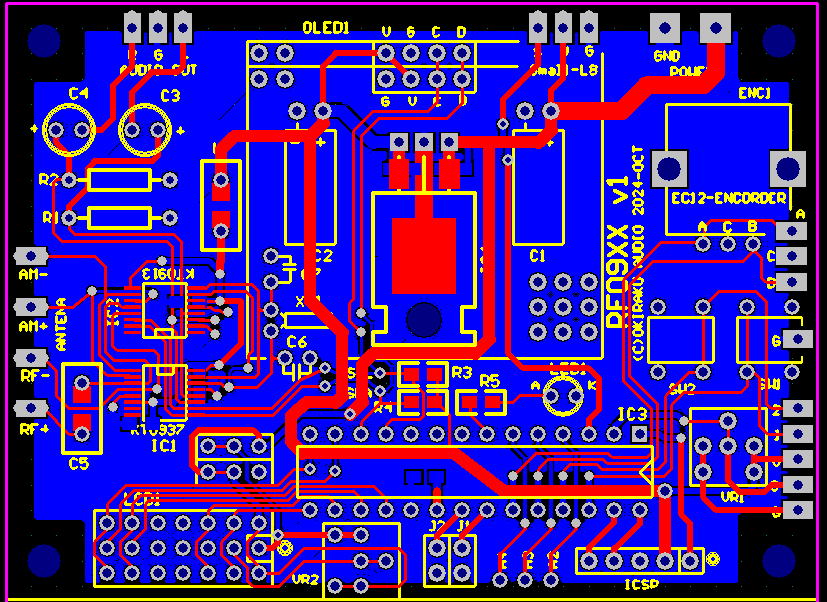

ラジオの受信基板です。サイズは標準サイズの半分です。

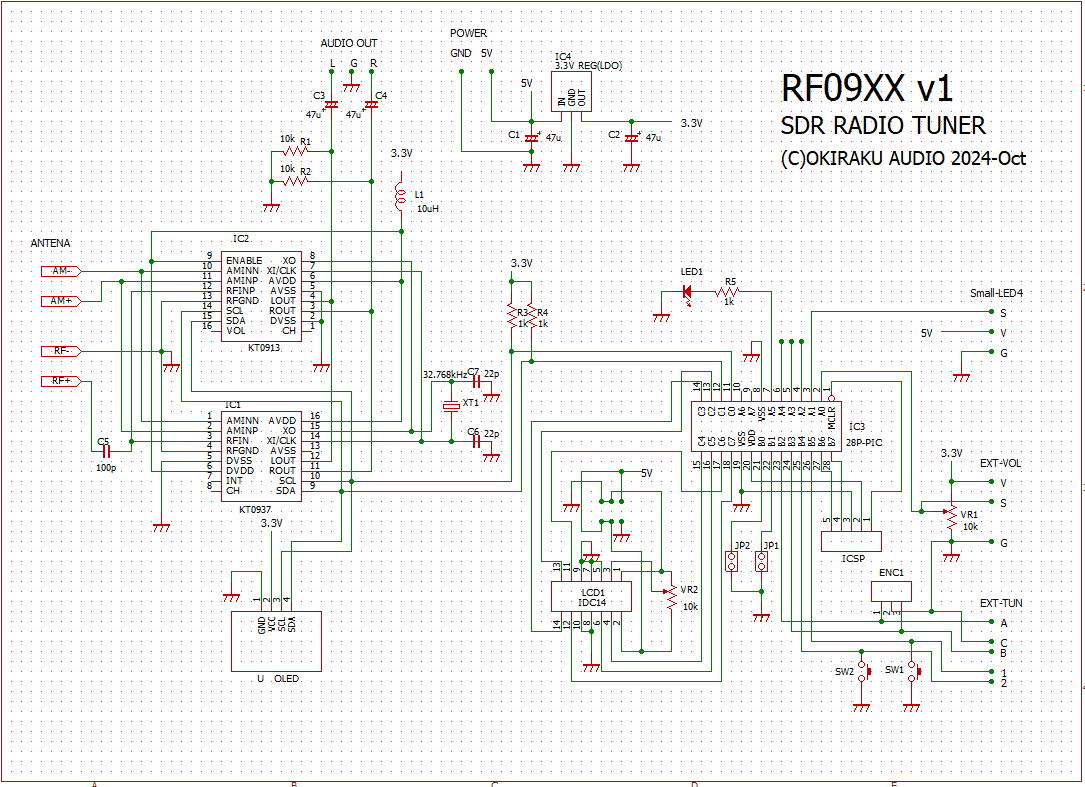

回路図です。

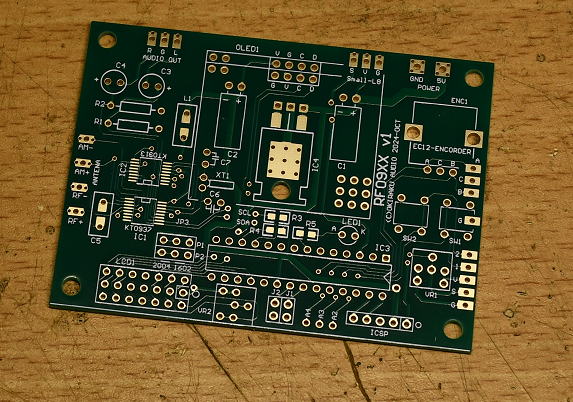

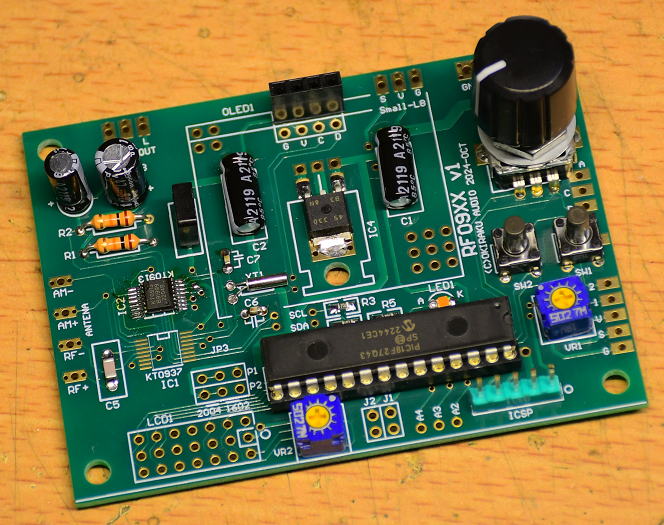

基板ができてきました。　2024.11.11


完成するのはいつになるやら、です。

とりあえず、部品を乗せましょう！　2024.11.14

この基板に搭載できるKT0913については、以前にお遊びで作成したこともあり簡易なソフトもあるの、
動作確認までならすぐできそうです。ということで、必要な部品を取りつけていきましょう！


とりあえずOLEDを表示器として使うだけのコネクタを実装しました。

動くかな？
　PICにソフトを書き込んで、OLEDを差し込んで電源ON!　を、無事動き出したようです。
まず表示ができるよいうことは、KT013も動作しているようです。アンテナ端子にピンセットで
振れると受信感度も変化するので、大丈夫そうです。

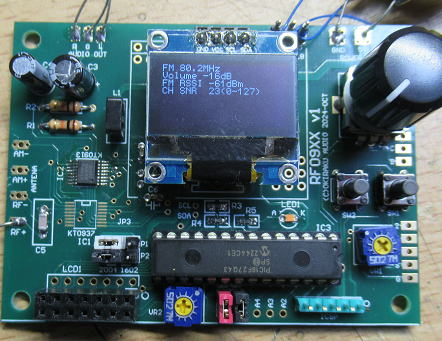

電源投入したら、動き出しました。大丈夫っぽいです。

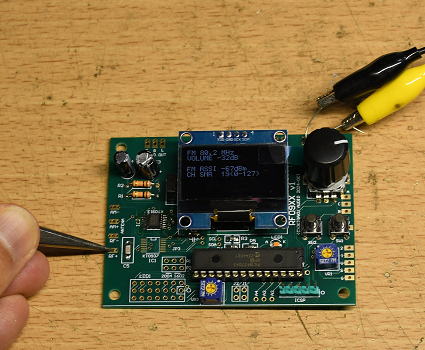

ピンセットでアンテナ部分を触れると受信感度も変わりました。

音出るかな？

アンテナ代わりに適当なリード線を取りつけて、出力にヘッドホンを接続してみたところ、
FM802が聞こえてきました。ノイズもなさそうです。
ソフトの改造は夜な夜な時間をみつけて進めて行きましょう。

ソフト作成！　2024.11.29

シンプルなソフトを作成です。操作はAM/FMの切替SWと周波数調整エンコーダ，そしで音量調整ボリュームです。
ただし、表示器は色々と使えるようにしてみました。
設定はジャンパーJP1,JP2で行います。small_LED4のみで使う場合はJP2は開放で使います。

(*1)表示器の一部のみで表示します。
(*2)OLEDとの併用が必須

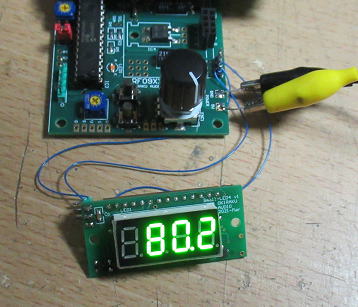

small_LED4を使用した場合
　
FM（左）とAM（右）の受信時にはLEDの色が変わります。色でバンドを識別できます。

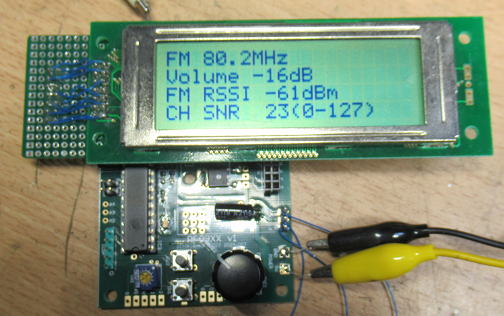

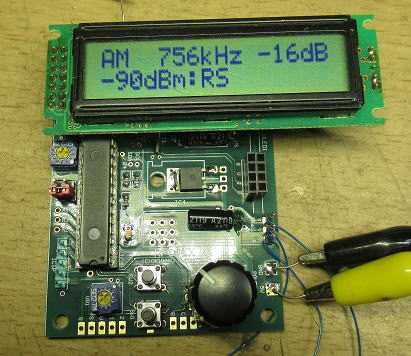

SC2004/SC1602を使用時
　
SC2004とSC1602では表示文字数に併せて表示が変わります。

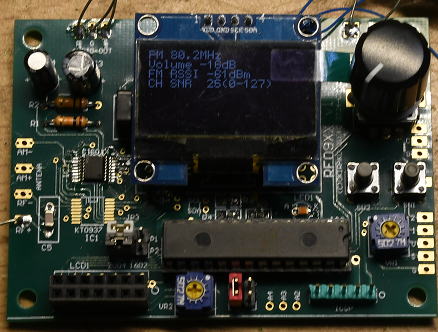

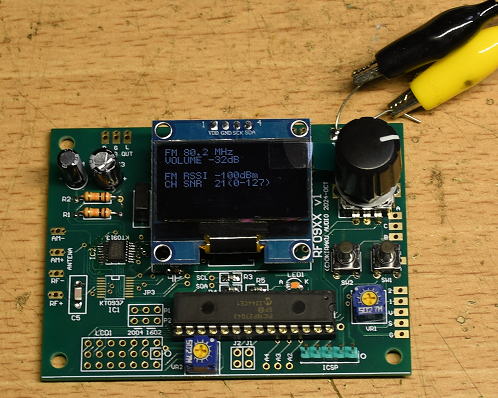

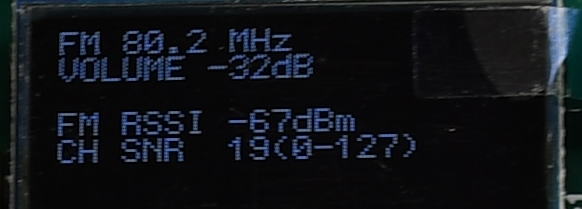

OLED（128ｘ64）を使用時
　
SH1106(左）とSSD1306（右）を使用したＯＬＥＤ（128x64)を使用した場合。
SSD1306のOLEDは秋月で購入可能ですが0.96インチとすこし小さいです。
SH1106をつかったものは、ALIなどで安く買える（３００円程度）のと、1.3インチのものがあるので視認性がいいです。

製作資料まとめ

KT09013データシート：　kt0913_v1.8.pdf
製作マニュアル　　　　：　(製作中）

お気楽BGM　2024.12.1

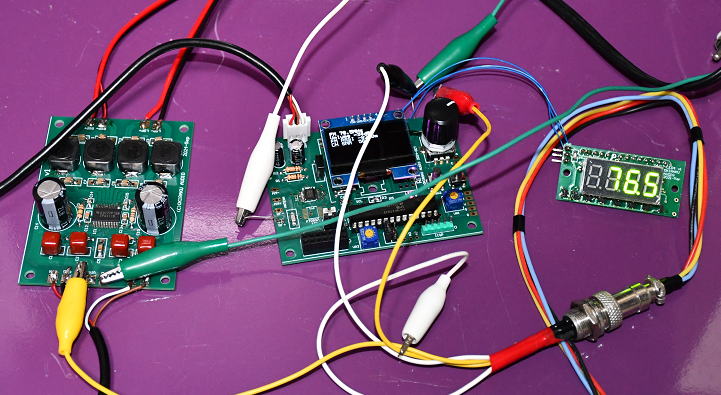

すこしソフト改造中しました。直近で作ったDクラスアンプとあわせて、お気楽システムでFMを鳴らしています。

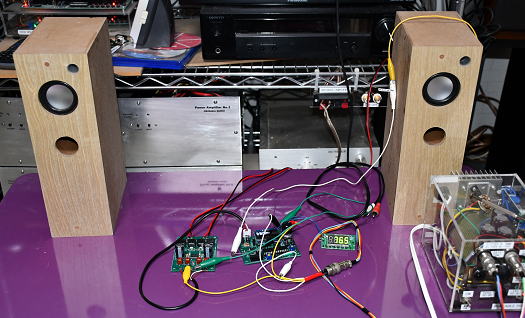

ダイソーのスピーカで鳴らしています。


Dクラスアンプに接続して鳴らしています。

それにしても、FM受信の感度って部屋で大きくかわります。リスニングルームだとアンテナなしても、
受信できるのですが、デスクトップだとアンテナ（単なるリード線ですが）必須です。
ちゃんとしたFMアンテナだと、もっと良くなるかな？

Dクラスアンプとは相性がよくない？　2024.12.17

アンテナが良くないのか、スピーカから高調波気味のノイズがすこしでています。
Dクラスアンプは数100kHzで発振しているし、さらにフィルターを通したからといって、
スピーカケーブルにもその周波数は重畳しているだろうし、いい加減なアンテナだと
ノイズが飛びついてくるのでしょう。なんせワニ口クリップでアンテナ線につなげている
ものなあ〜。

確認のために、ABクラスのアンプに変更です。
予想通りノイズは消えました。
さらに快適にFMを楽しめるようになりました。

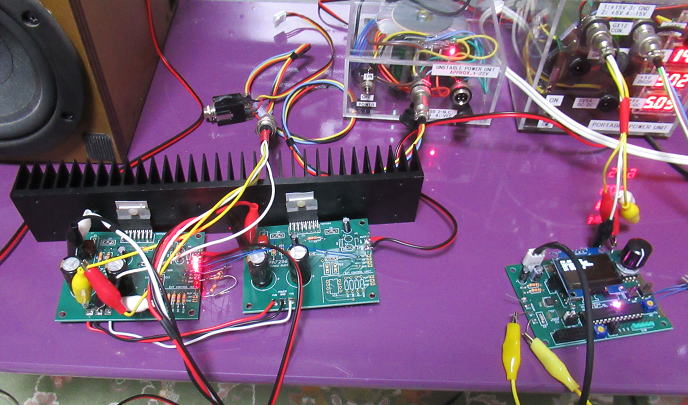

PA7296アンプに変更してみました。これで、気になるノイズもなくなりました。
Dクラスアンプとはあまり相性よくないかも。

しかし、これらもケースに入れないといけないなあ〜。

とりあえず

いつでも鳴らせられるようにしておきました。

まずはワニ口クリップなしでもつなげられるようにFコネとDCジャックを取り付けです。

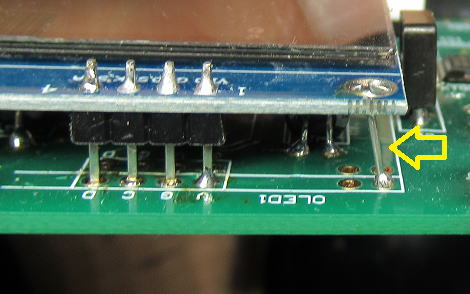

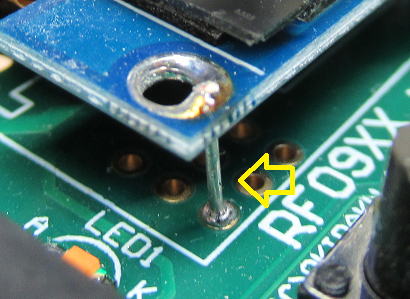

OLEDも基板に直接固定しました。


製作資料まとめましょう　2024.12.18

KT0913のデータシート：　kt0913_v1.8.pdf
製作マニュアル：　RF09XXManual.pdf
PICバイナリ：　Software　ver1.2　PIC18F27Q43用

ジャンク品はAM用アンテナになりうるか？　2024.12.23

すこし前に秋月電子でとあるジャンク品を購入。１個５０円。
説明には「不良品」とありました。ちなみ壁の中の金属線などを見つける類のもののようです。
一応、電池を入れて動かしてみましたがＬＥＤは点灯しますがうんともすんともいいませんでした。

このジャンクが欲しかった理由は中の部品が欲しかったからです。
秋月の店頭では分解したものも置いてあって、なかにフェライト棒らしきモノにコイルを巻いたものが
あったので、これってひょっとしてＡＭのアンテナになるかな？と思った次第でした。

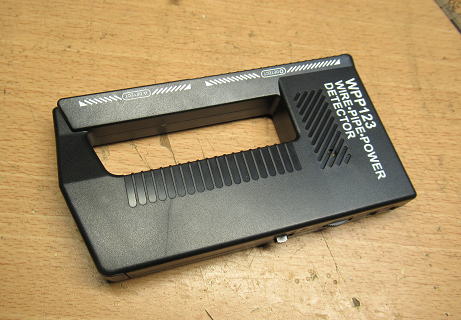

秋月で購入したジャンク品です。１個５０円でした。

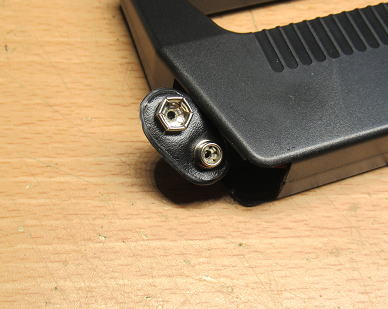

電池用のスナップがあるので、006Pを繋いでてみましたが、
全然動きませんでした。確かに不良品でした。

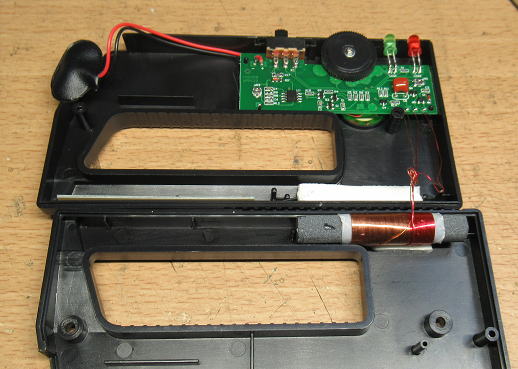

中身の様子です。秋月の店頭ではこの状態で展示されていました。
欲しかったのは下側のコイル部分です。AMのアンテナになるかな？

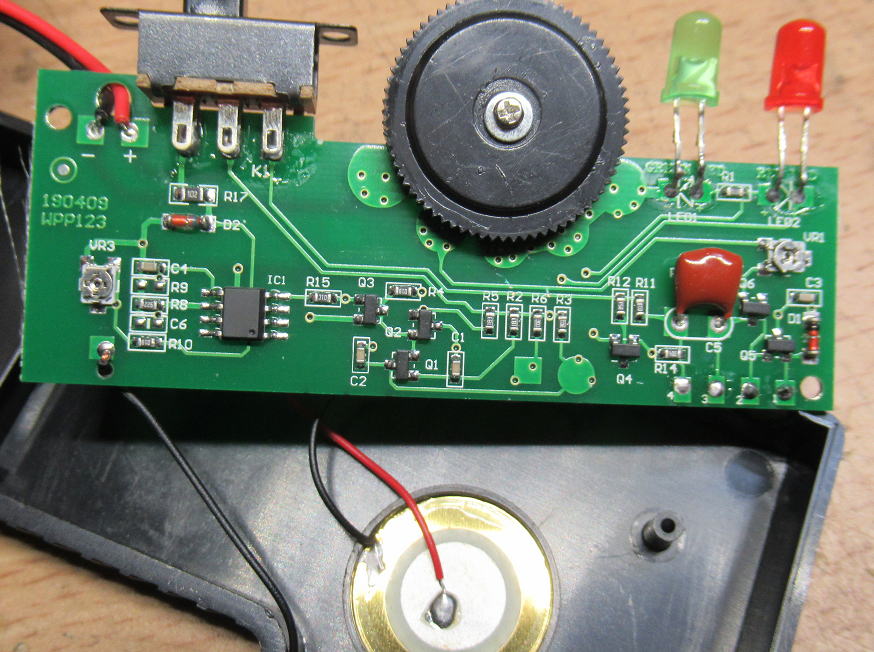

ちなみに、基板はこんな感じです。

使えるかな？

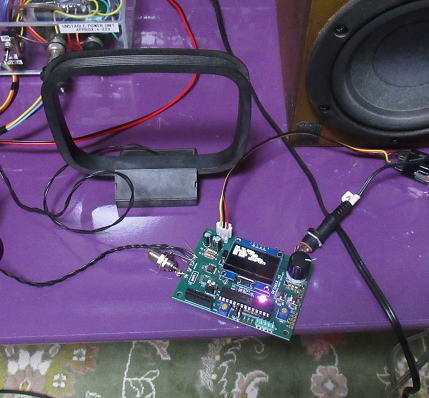

まずはミニコンポを買ったときに付属していたループアンテナを接続して基準とします。
ループアンテナでは、感度はあまりよくありませんが受信は可能です。
つぎに、ジャンクのコイルを接続です。一聴するとループアンテナと同じような感度ですが、
すこし低い感じです。それに、ちょっとノイズが混入してきます。
アンテナに触るとと、途端に大きくなります。

まあ、結論としてはジャンクのコイルはアンテナにはなるけど、ループコイルの方がましという感じでした。
ひょっとして、フェライト棒みたいに見えたのは単なる鉄粉を固めたものだったのかもです。
というのも、なんかフェライト棒にしてはあまり黒くありません。
それで、ジャンク品ではない本来の機能がでなかったのかもです。
でも、テスターをあてても電気は通さなかったから、やっぱりフェイライト棒かな？

まずはループアンテナで受信してみます。感度はあまりよくありませんが、
受信は出来ます。

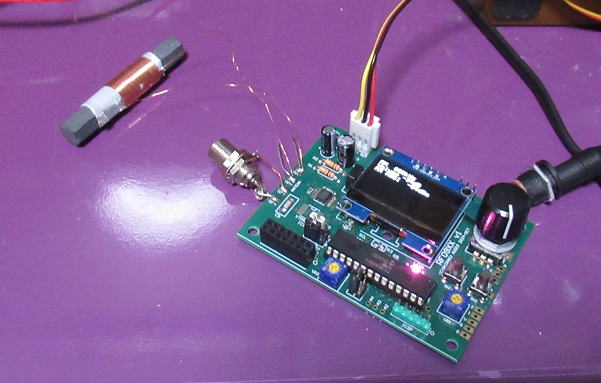

次は、ジャンク品のコイルを繋いでみます。受信はできるけど、リープアンテナより感度は低い感じ。
それと、アンテナに触ると大きなノイズがはいります。

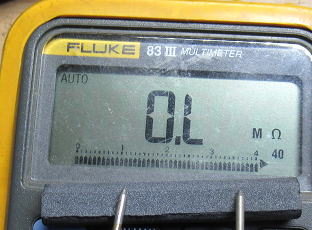

あまり黒くない棒ですが、一応電気は通さないようです。

ついでにFMアンテナも試してみる！

FMの受信にはCATVのアンテナ出力をつかっているのでクリアな音が楽しめていますが、
その他のアンテナについても試してみました。

試してみたのは以下の３種です。

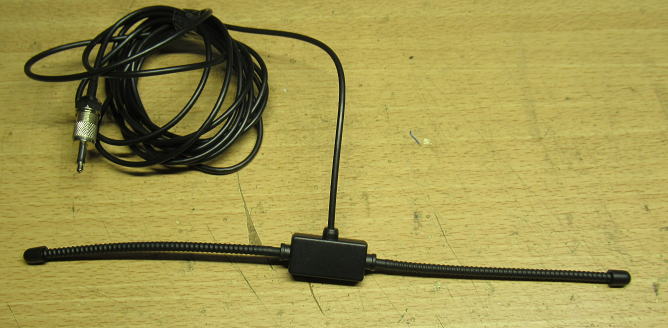

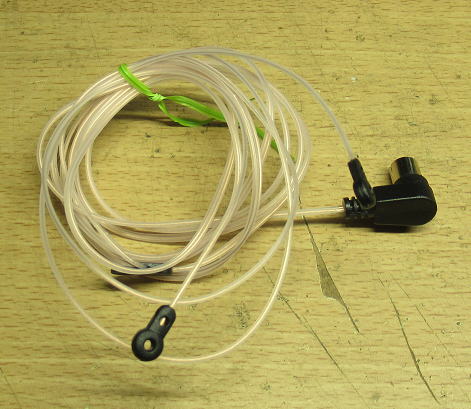

フェーダアンテナです。線を広げるとＴ型になりうます。＠205円でした。


ちょっと短いアンテナです。よくわからないけとFM用のアンテナということで買ってみました。＠320円でした。

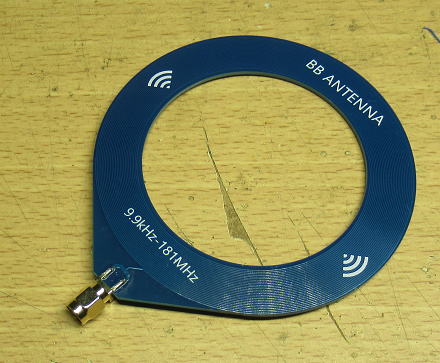

ドーナッツ型のアンテナです。すこし高かったです。＠953円。

結果は？

受信時のクリア差から下記の結果でした。

CATV　＞　フェーダアンテナ　＞　ちょっと短いアンテナ　＞＞　ドーナッツ型アンテナ

なんか、安価なものの方がよい結果となってちょっとショックです。
まあ、CATVがもっともよいのはわかっていましたが、フェーダアンテナでも結構使えそうです。

さて、高かったドーナッツ型のアンテナの使い道ってあるかなあ〜？

（おしまい？）
