折角なのでもっと違う形の方が楽しいかな〜と思ってしまいます。
でも、その前にやらなきゃならないことが・・・・
まずはDAC8741-2をケースに収める！
Renew DAC1704もまだケースに収めてないけど、PCM1704を使用したDACでケースに収まっているのは
まだ２台（DAC8D SUPER と DAC1704-4D)あるので音を楽しむのはこちらでもいいわけで、まずは
DAC8741-2のケース納めを先行させましょう。
使用するケースはいつものタカチ電機のOS70-37-23SSです。一度使い出したら、デザインの統一上なかなか
浮気することができません。
まずはケース内に必要な基板の配置を検討します。電源が３枚必要になりますがDAＣ自体が１枚の基板で
収まっているので、比較的余裕をもって配置することができました。

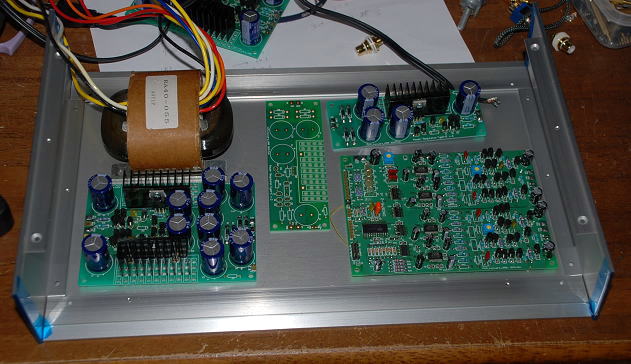

まずはケース内での基板配置を決定
配置がきまれば、穴の位置を油性ペンでマークしておいてあとはボール盤で穴をあけていくだけです。
一番面倒なのはACインレット用の四角穴あけですが、ヤスリをゴシゴシ穴を広げるにしても相手がアルミですから
さほど時間はかかりません。この程度の穴の数なら約４０分程度で作業は完了です。
穴あけ作業が終わったら、一度脱脂をしておきます。これにはいつもマジックリンをつかっています。泡状にして
加工したアルミ板に吹きかけて、しばらくしたのち水で洗い流すだけで綺麗になります。
あとは組み立て作業です。スペースや必要なスイッチなどをつけていきます。ここまでくると、だんだん完成形がみえてきます。

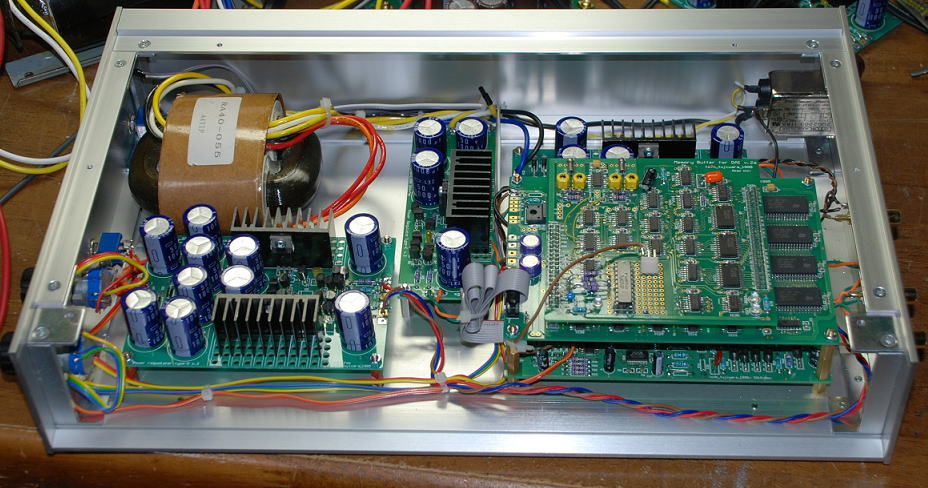

内部の配置。DACの下にはメモリーバッファーがあります。

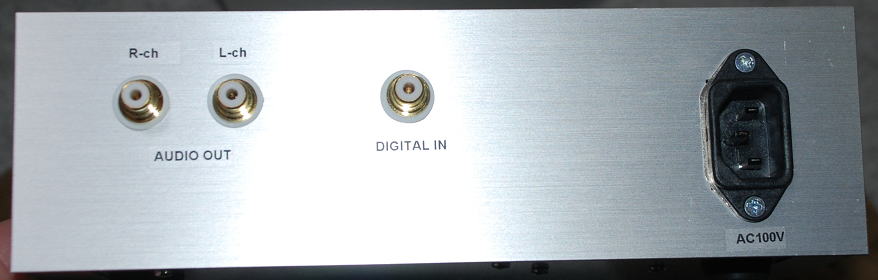

リアパネルはスッキリと右からACインレット、同軸入力、オーディオ出力のみです。

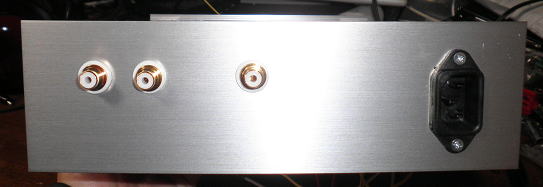

リアパネルはスッキリ

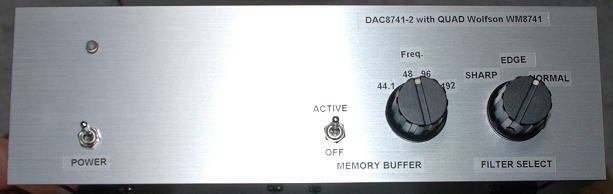

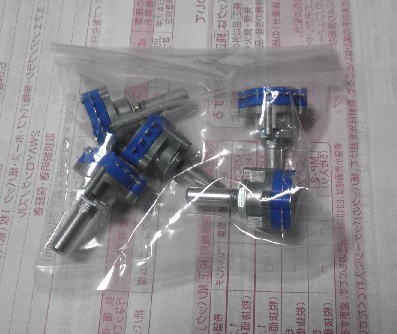

フロントパネルの一番右側はロータリースイッチがつく予定ですが、部品箱になかったので調達待ちです。
その部分にはWM8741のフィルターの切り替えスイッチをつける予定です。そして、その左側のロータリスイッチは
メモリーバッファーの周波数切り替えです。44.1,48,96,192kHzの４パターンを切り替えられるようにする予定です。
その左側のスイッチはメモリーバッファーのON/OFFスイッチにしようと思っています。どのようにロジックを組むかは
まだ考えていませんが、さほど面倒ではないのでつけておくと何かと便利そうです。
あとは一番左側が電源スイッチとパイロットLEDになります。

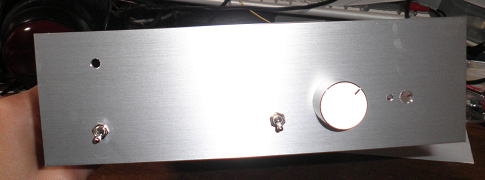

フロントパネルには少しスイッチ類をつけてみました。

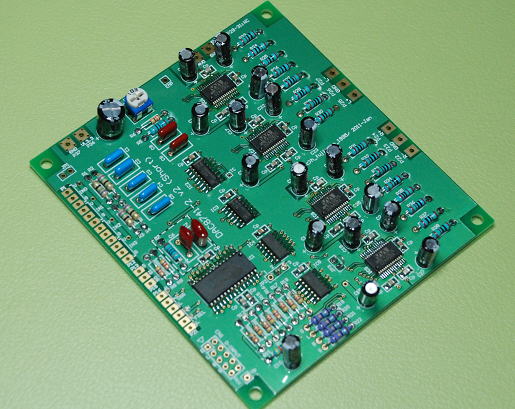

まずはDAC8741-2の最終調整
DAC8741-2のアナログ回路の初段のFETの熱結合をしていなかったので、このタイミングでおこないました。
やり方は下図の通りです。接着剤を使う手もありますが、手元にエポキシ系のものがなかったので
このようにやりました。
１．向きをあわせる。 ２．回りに銅箔テープを貼る ３．熱収縮チューブで固定
ジャンパーの設定
JP2にはプルアップ抵抗（30kΩ）をとりつけました。JP3がショート（2-3短絡）のときがDAC基板のDAIを使用して
JP3がオープンのときにメモリーバッファーが有効になるように設定しています。JP3は接続のままです。
DAC基板にも入力をいれておいて、192kHz入力時にはサンプルレートの切り替えが自動で行えるようにしています。

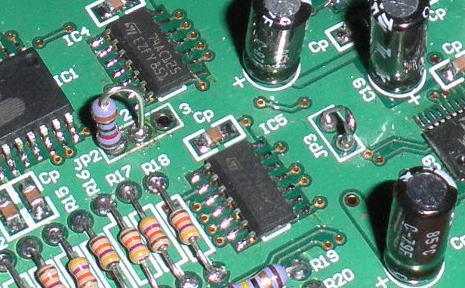

DAC8741-2のジャンパー設定

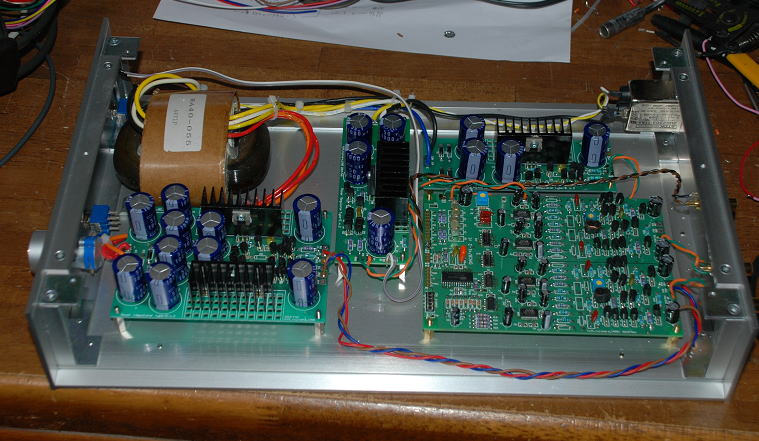

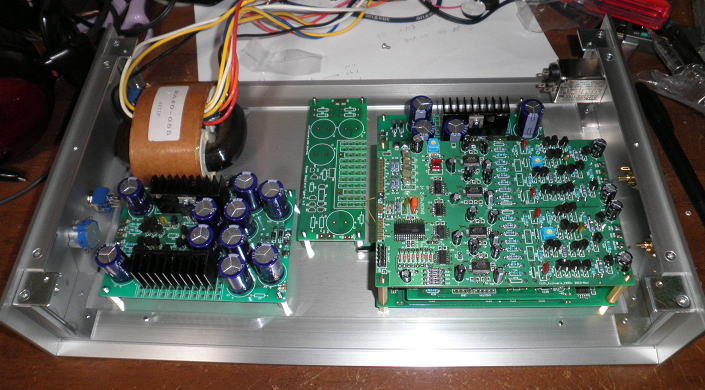

まずはDAC基板のみ取り付け
まずはDAC基板と電源回路のみを取り付けて配線を済ませました。
この状態で一回通電して動作を確認しました。
つぎはメモリーバッファーの改良
メモリーバッファーの出力に74AC245を取り付けて出力が有効あるいはHi-Zにきりかえられるように変更します。
DAC基板のDAIが有効になるのはJP2の２番ピンがLOWになるときなので、メモリーバッファーはHIGHのときに
出力が有効になるようにします。74AC245の出力はOEがLOWで有効になるので、反転して入力する必要があるため
インバータを空きスペースを活用して１個とりつけました。

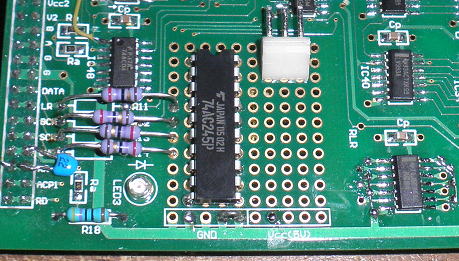

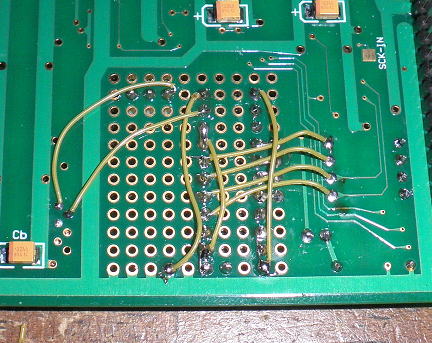

メモリーバッファーの改良の様子 裏面の配線の様子
ようやく完成！
あとはメモﾘーバッファーをケース内に納めて完成です。
あ、まだフィルター切り替え用のロータリースイッチをつけてないです。
これについてはまた日本橋に買いにいかなくっちゃ！

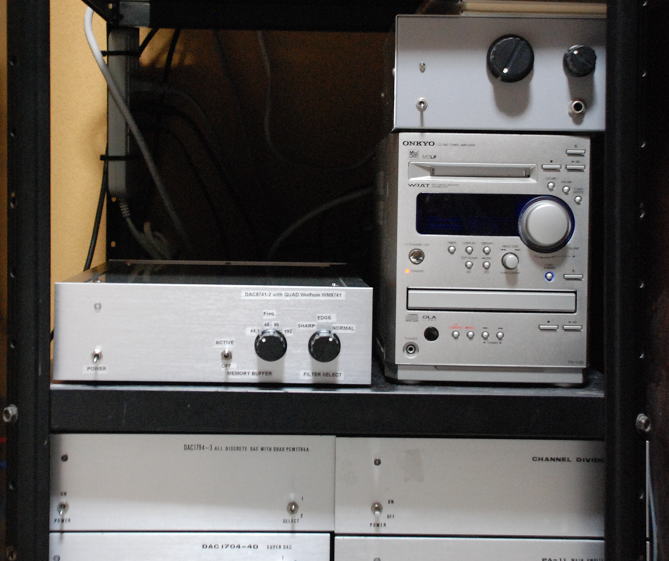

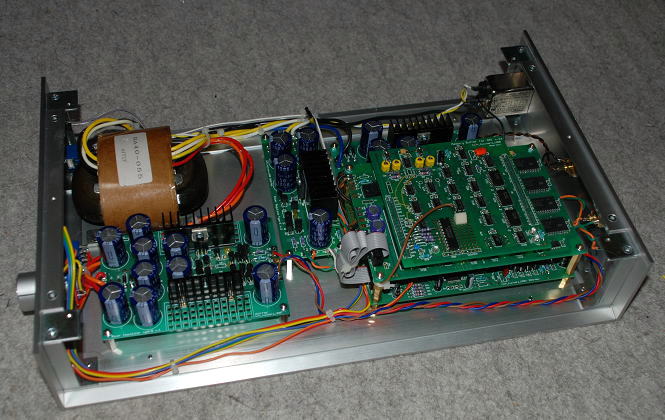

ほば完成（？）状態のDAC8741-2 with Memory Buffer
