ちょっと短いレギュレータ基板、の巻き 2017.12.12

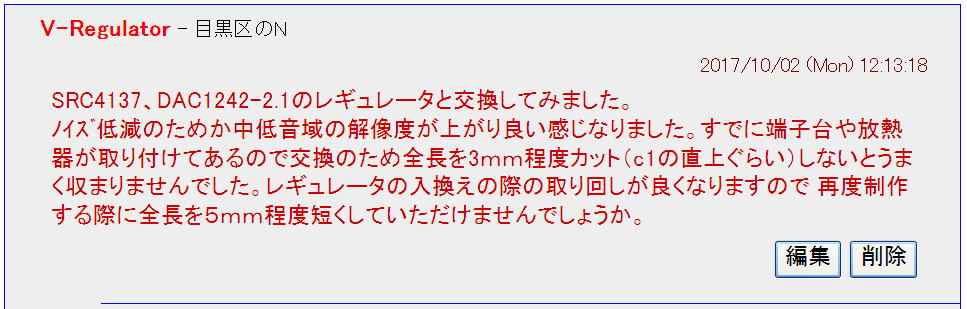

こんな投稿を以前にいただきました。


ちなみに以前に作ったレギュレータ基板がこれです。たしかに、78N00を置き換えるとするとちょっと長いです。

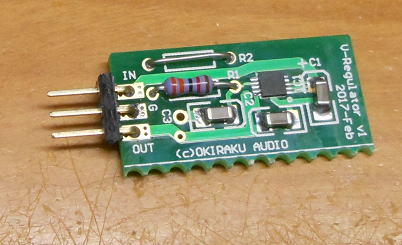

以前に作ったレギュレータ基板(V-Rregulator)です。

より短いのを作ってみましょう!

ということで、短いバージョンを作ってみました。LT304Xを用いた基板(V-RegS)と、さらに短くするようにADM7154を用いた基板(V-Reg2)です。

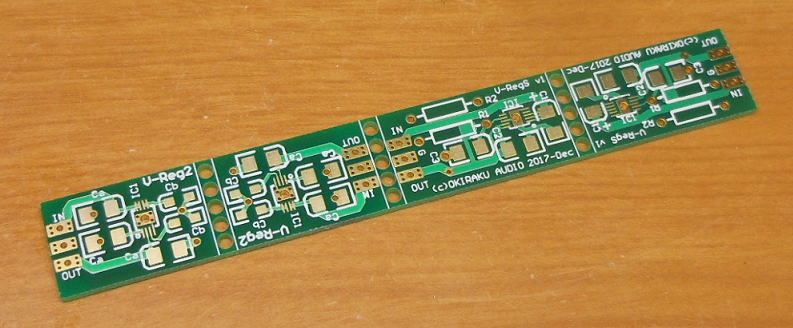

それぞれ2枚綴りになっています。

すこし短いレギュレータ基板を作ってみました。

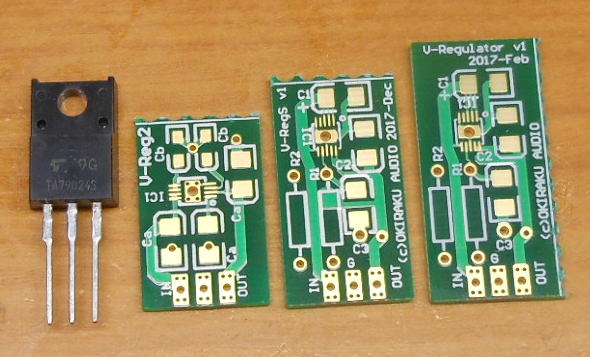

78N00のレギュレータと比較すると

それぞれ並べてみるとサイズ感がわかるでしょう。

右からV-Regulator(LT304X用)、V-RegS(LT304X用)、V-Reg2(ADM7154用)です。

一気に組み立ててみましょう!

部品点数は少ないので短時間に仕上がります。
それぞれ3.3V用で組み立ています。

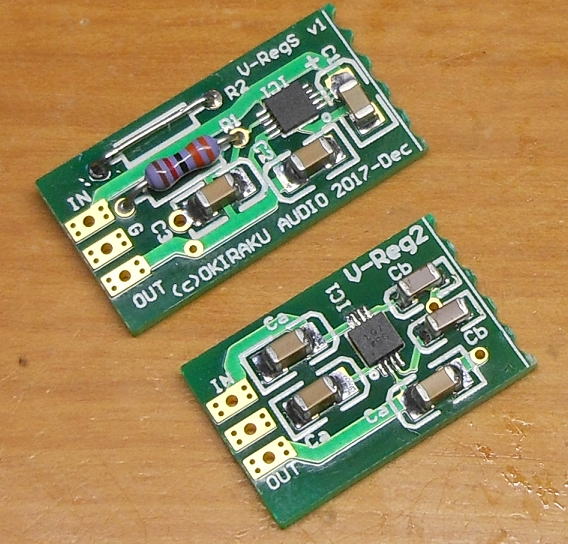

こんな感じで組みあがりました。

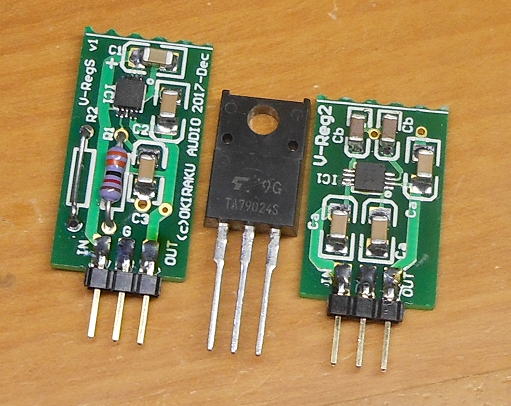

基板端子をとりつけた状態です。

動作確認です

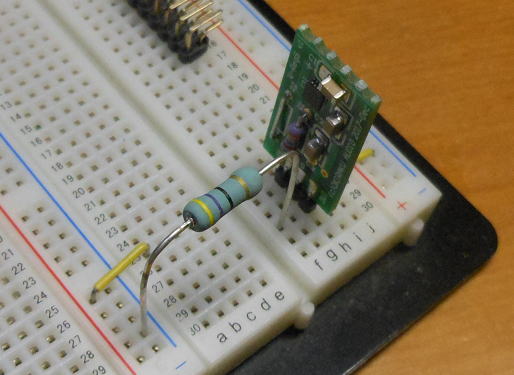

47Ωの負荷を加えて通電して動作確認です。両方の基板で3.3V出力が確認できました。

動作確認中です。

このくらいのサイズなら、78N00と入れ替えても大丈夫なサイズでしょう。

ADM7154-3.3の入出力の特性は?

カタログではADM7154のドロップ電圧は120mVですが、実際はどうなのかみてみました。
負荷として47Ωの抵抗を接続した状態で実測してみました。
入力が3.5Vもあればほぼ3.3Vでているのでドロップ電圧はかなり低そうです。
でも、安定を狙うなら300〜400mV以上は余裕をみたほうがいいかもです。
まあ、入力は5Vをつかう場合が多いので、まったく問題ないですが。

気をつけないといけないのはADM7154は入力電圧が低い(最大7V)なので、いわゆる平滑回路とあわせてつかう
電圧レギュレータとして使用することは避けたほうが良さそうです。定電圧回路に組み込んで使うべきでしょう。

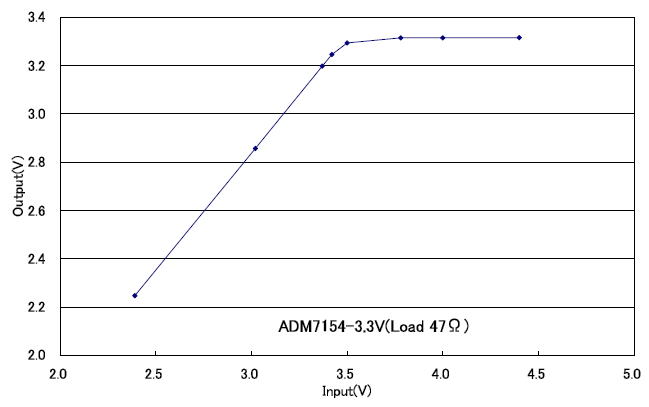

ADM7154-3.3の入出力特性

(つづくかな?)
