以前にデジットのジャンクで買った32x16のLEDドットマトリックの動作確認のために、
DS3231のRTC（リアルタイムクロック）を使いましたが、このRTCを少し前に作った７SEGにつないでみましょう。
このRTCはI2C通信でデータをやり取りできるので、配線が少なくて済みます。

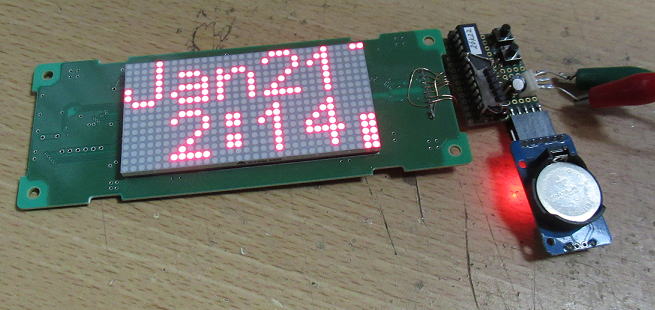

以前にデジットのジャンクのドットマトリックスLEDとRTCで時計を作ってあったので、久しぶりに通電です。
あれ、時刻の表示がおかしいぞ？（まだ夜中になっていません）。

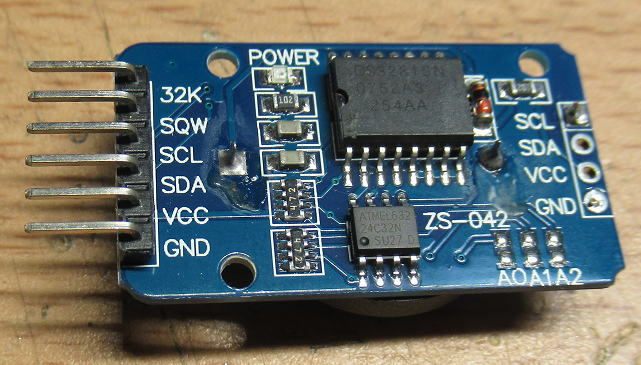

このＲＴＣにはＥＥＰＲＯＭなるもの載っています。 これって何に使うのかな？
まずは、7SEGとの接続基板を作成です。
スイッチは時刻調整用に２個つけておきました。
そして、簡単にプログラムを書いて動作確認です。

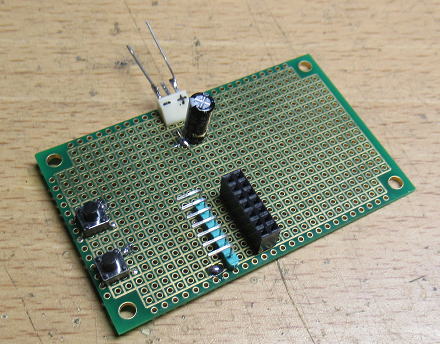

接続基板を作成です。ほとんど配線がありません。

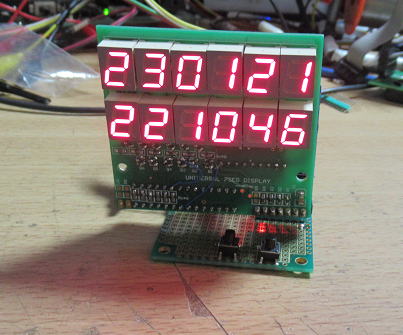

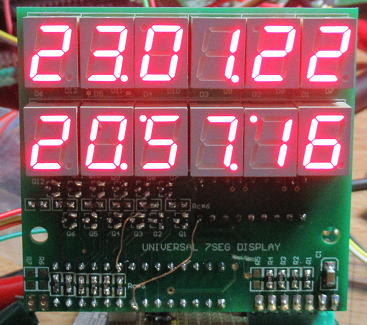

動作確認完了です。上段が年月日、下段が時分秒です。
ちょっとそっけない？
表示がかなりそっけないです。年月日と時分秒の区切りは何かあった方がいいかもです。
年月日の区切りはピリオド(Dp)でいいかと思いますが、時分秒の区切りは「：］がいいですね。
でも、そのためには7SEG-LEDの取り付けを反転させる必要があります。この７ＳＥＧはCOM端子が
ＰＩＮの対角に配置されているので、倒立しても使えます。
まあ、基板はまだまだあるので作り直してもいいのですが、面倒なのは7SEGを倒立させると
その部分の各セグメントa〜gのソフト変更が必要です。 これが結構面倒かな〜。
ということで、とりあえず区切りはすべてDpにしておきましょう。

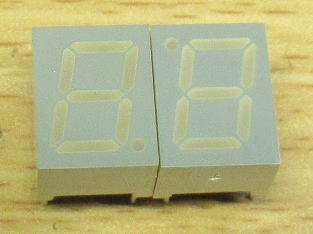

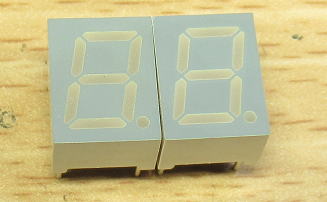

このLEDはCOM端子が対角配置なので、正立でも倒立でもどちらでも使えます。片方を倒立にすると
区切りが［：］になるので、時計らしくなります。 でも、面倒だなあ〜。

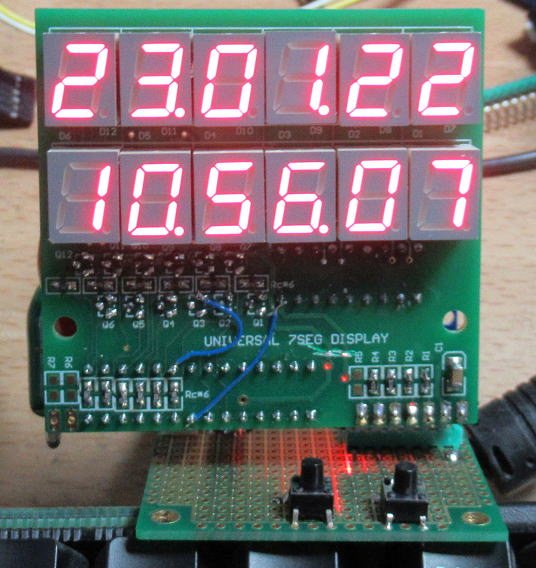

とりあえず区切りはDpとしておきました。
そういえば
そういえばRTCにDS1307というものも買っていました。これを使ってみましょう。
なぜSO8パッケージのものを買ったかといえば、単にDIPパッケージに比べて５０円安かったからです（←セコイ。
変換基板は自前のものがあるので、それに取りけます。ついでに32.768kHzの水晶も一緒に抱かせておきます。

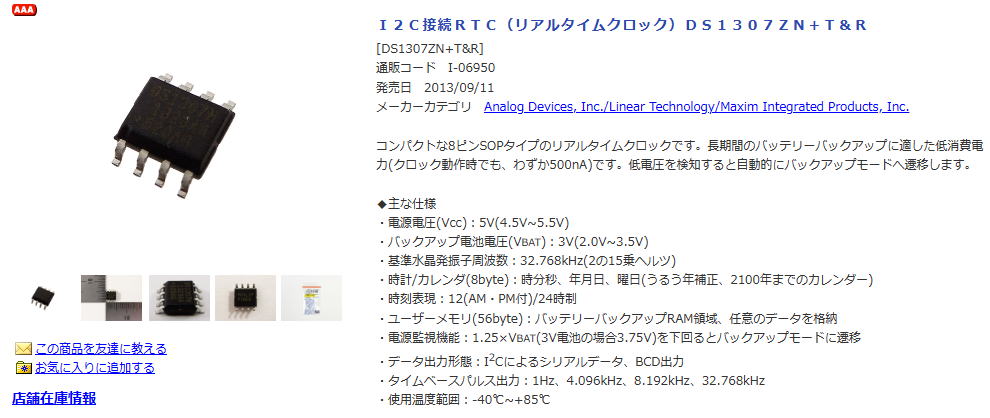

これを買っていました。秋月で２５０円でした。 SO8パッケージだとDIPに比べて５０円安いです。

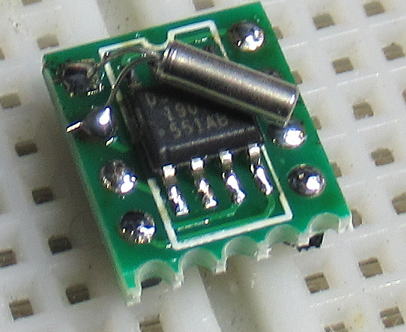

変換基板に載せて、あわせて水晶発振子も取り付けておきました。
使い方は同じ
配線は極めて簡単です。I2C配線とバックアップ用のバッテリーを接続するだけです。
水晶はすでに変換基板に取り付けているので、あとはI2C通信とバッテリーの接続だけです。
RTCの内部レジスタならびにI2CアドレスもDS3231を同じなので、ソフトは共通でいけそうです。

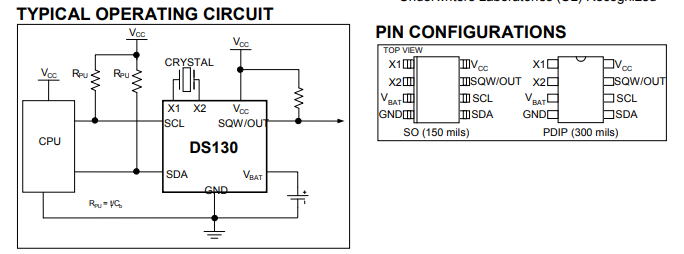

接続は極めて簡単です。

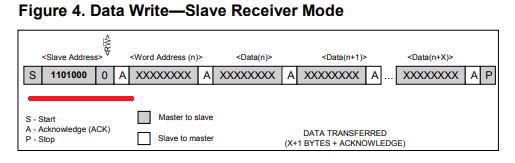

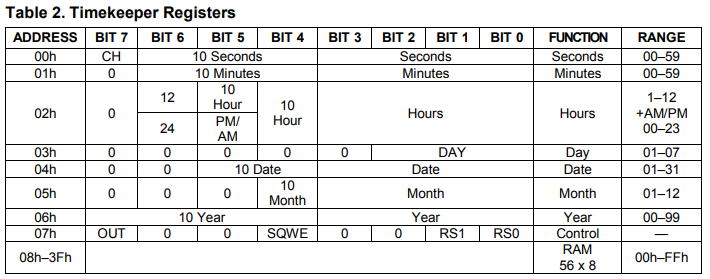

レジスタ構成ならびにI2C通信アドレスはDS3231と同じようです。
バッテリはどうする？
電池はちょうどリモコン用のCR2032のコイン電池があったので、これを使いましょう。
まずは簡単にリード線を半田付けしようかと思いましたが、なかなか付きません。
結構熱容量があるみたいで、半田コテの温度を一杯あげてもだめでした。
やっぱりこういった場合のために、小型のスポット溶接機があったほうがいいのかな〜？。
とりあえず、ワイヤーでバッテリーを固定です。
端子の配列はDS3231をつかったＲＴＣモジュールと同じにしています。
そのため、入れ替えが可能なはずです。
で、モジュールを入れ替えてみましたが、問題なく動くことが確認できました。
ボタン電池にリード線を半田付けしようとしましたが失敗。
ヤニだけが残ってしまいました。

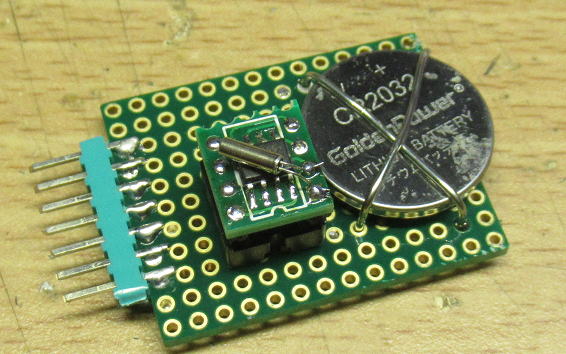

無理やりですが、バッテリはワイヤでくくって固定しました。
DS1307をつかったモジュールでも問題なく動きました。
しかし、表示がちょっとそっけないかな？
下段の時分秒の区切りも変更したいし、上段の年月日はスクロール表示にした方がいいかな〜。
でも、表示が動くと気が散るかな？
まあ、ソフトについては時間があるときに弄ってみましょう。
ついでに
新規に7SEG基板を作成です.今回は区切りが「：」になるようにしています.
ソフト変更は面倒というよりこんがらがりました.
完成しましたが、数字の斜め具合と「：」の斜め具合が微妙に異なりますね.
設定でどちらにも出来るようにしておいた方がいいかな？

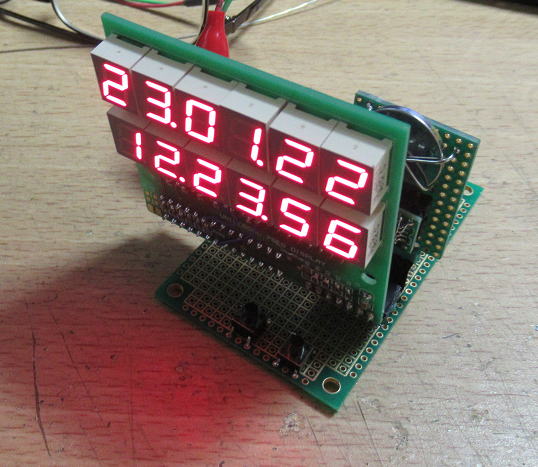

区切りを「：］にしたバージョンも作ってみました.
なんか微妙な違和感もあります.
（つづく？）
