PCM/DSD信号のHDMI/RJ45接続を考えてみよう、の巻き（後編） 20216.7
(前編はこちら）
メールでRJ45をつかったオーディオに関する情報をいただきました。 2021.6.7
メールをいただいたのは秋葉原でのオフミに参加された方からでした。あのころは若かったな〜（って、１５年も昔のことだから若いのは当たり前ですが・・・）。

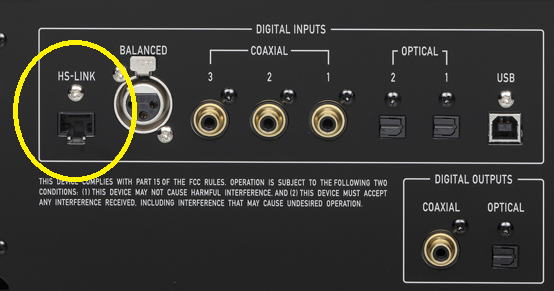

１．RJ45をつかったオーディオ機器があるようです。
ACCUPHASEにはHS-LINKなるものがあってCDトランスポートＤＡＣの間の信号伝送につかっていたようです。
しらなかったなあ〜。
引用：https://www.snakeoil-os.net/forums/Thread-Computer-to-Accuphase-via-HS-Link

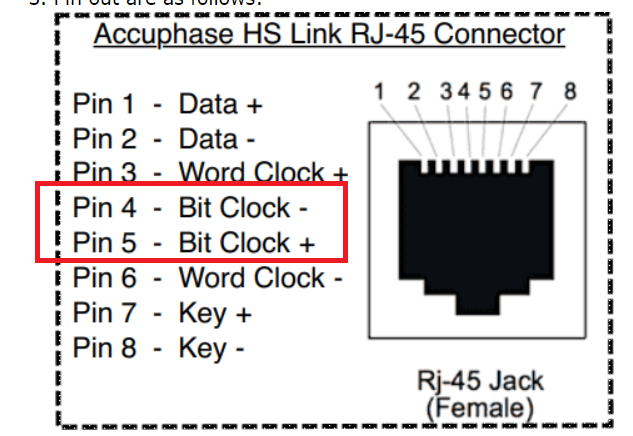

そこにはＲＪ４５のピンアサインがありました。Pin7,8のKEYとはなにか分からないですが、どちらにしても
４組のツイストペア転送になっています。気になるがPin4の使い方ですが(-)極になっています。
順番に考えると番号の若い方が＋になるはずです。でも、Pin4を(-)極にしているのは物理的な

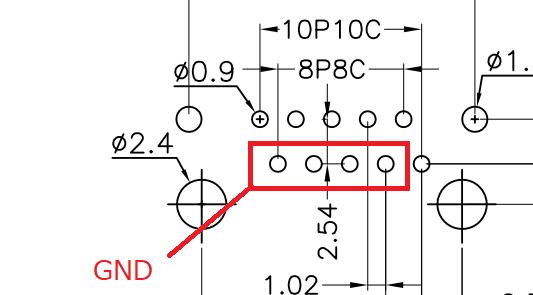

配置からのようです。下図をみるとわかるようにすべての偶数ピンが（−）になっています。
こんなピンアサインになっています。Pin4は(-)極なのですね。
RJ45のコネクタのピンは２列千鳥になっているので、偶数ピンをすべてGNDあるいは（−）極にするのは
物理的にいいのかもしれません。

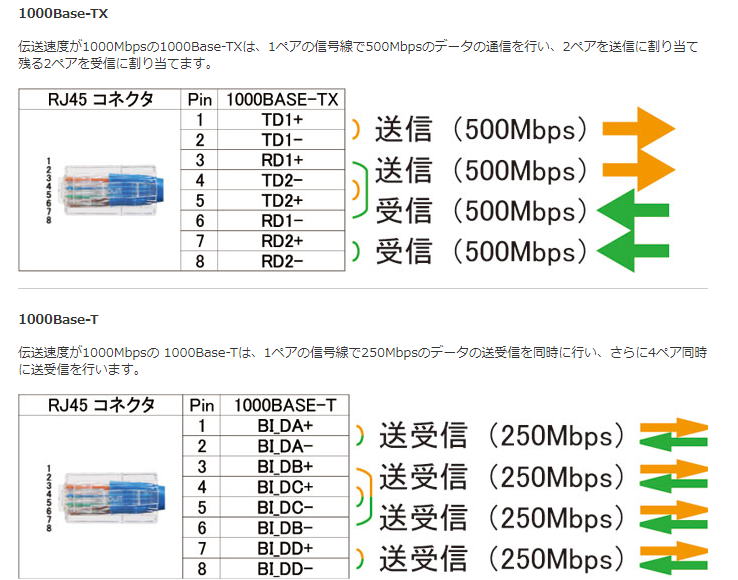

私は、最初は1000Base-Tのピンアサインをみて、Pin4を(+)にしていてこれが標準かな〜と思っていましたが、
なにやら1000ABase-TXではPin4は(-)極です。もうどっちでもよいということですね。
引用： 100Base-TX、1000Base-TX、1000Base-Tにおける伝送方式の違い | エイム電子株式会社 (aim-ele.co.jp)
ならば、RJ45のPIN4は(-)極に変更だあ〜。基板のアートワーク変更しないといけないけど、まあいいか！
２．終端抵抗内蔵のLVDSレシーバもあるようです。
SN65LVDT348Dには内部に終端抵抗を含んでいます。これを使えば、部品点数は少なくなるし、
それに終端抵抗の位置がレシーバアンプの直近になるのでノイズにも強くなりそうです。
この素子はDS90LV048ともピンコンパチですから置き換えができます。

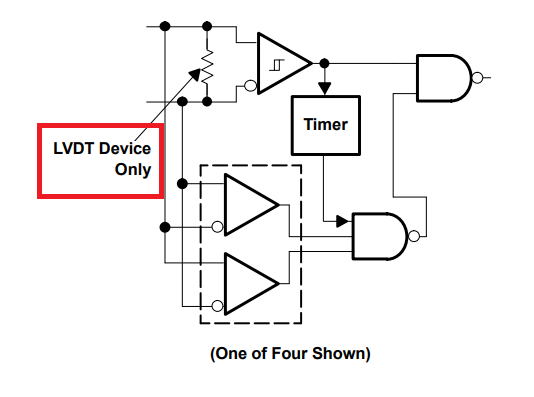

SN65LVDT348Dは内部に終端抵抗を含んでいます。
でも、DS90LS048に比べて少し高価です。高価といっても100円ほど高いだけですが・・・・。
一日おやつのアイスクリームを我慢すればいいだけです（笑。
一旦整理しておきましょう！
まずは、製作候補となる回路図とパターンを整理しておきましょう。

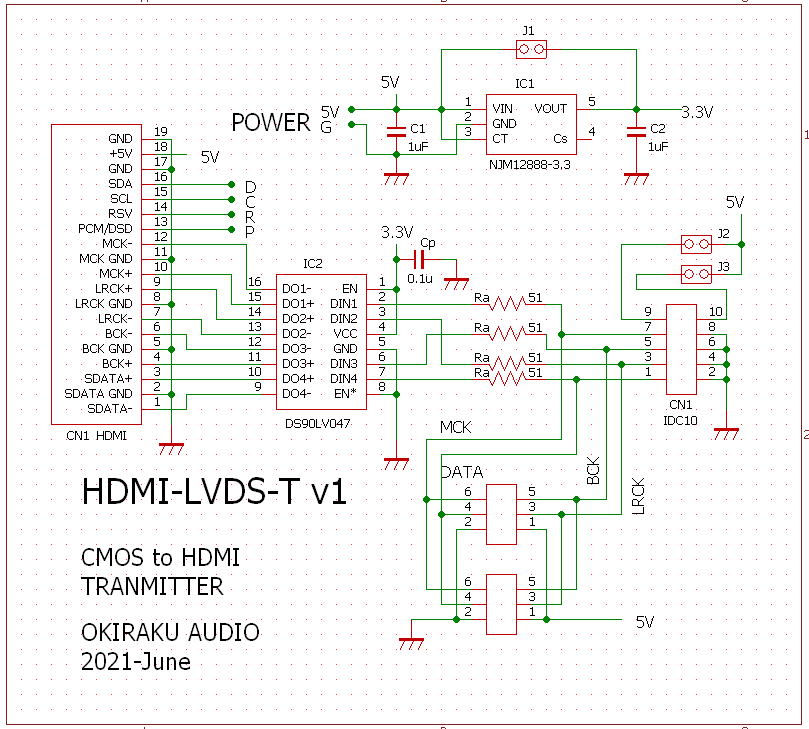

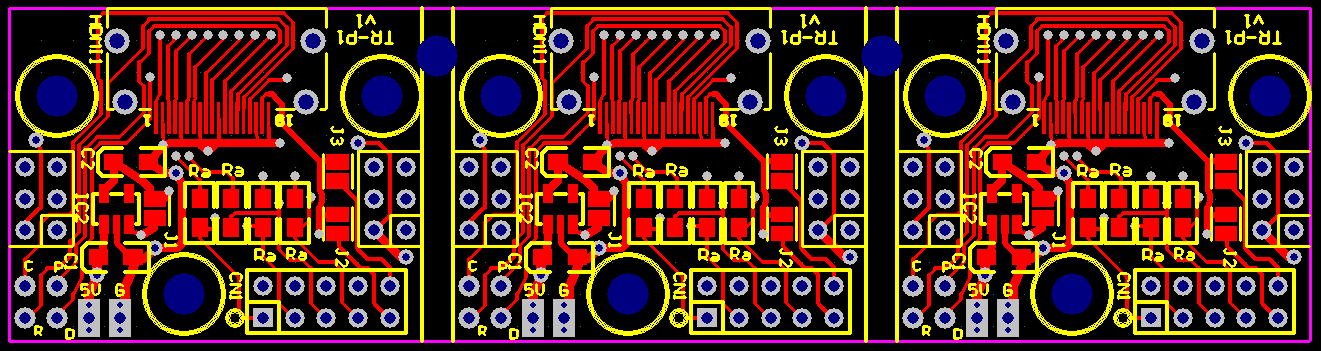

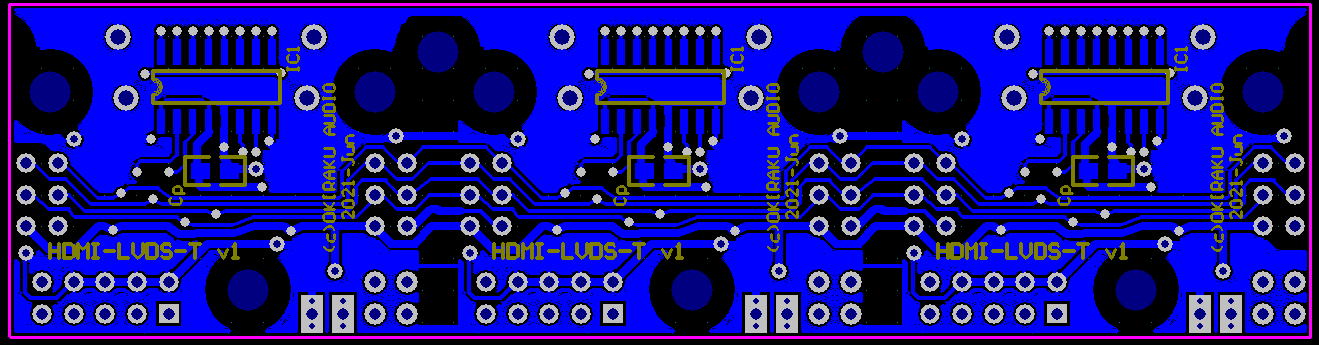

1.HDMI-LVDS-T
10PのコネクタでのPCM信号（CMOSレベル）をHDMIコネクタ（ＬＶＤＳ）に変換します。
３個連なっていますが、１個づつ切り離しても使えます。絶縁はありません。

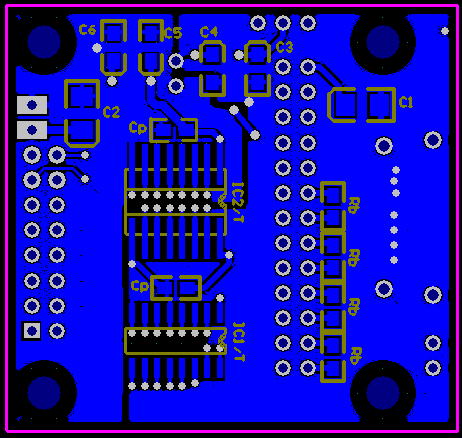

部品面です。
半田面です。

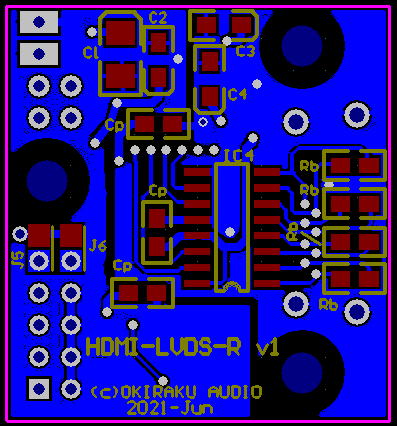

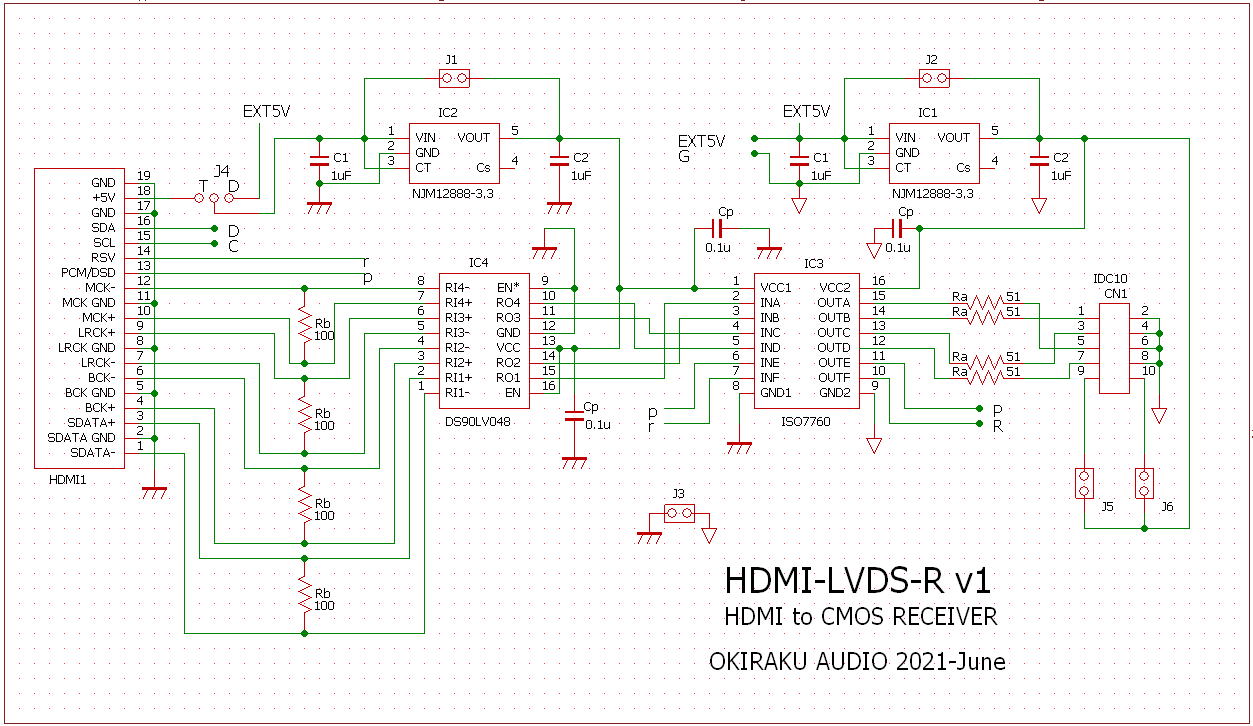

２．HDMI-LVDS-R
HDMIコネクタ（ＬＶＤＳ）の信号を10PのコネクタでのPCM信号（CMOSレベル）に変換します。
絶縁も可能です。

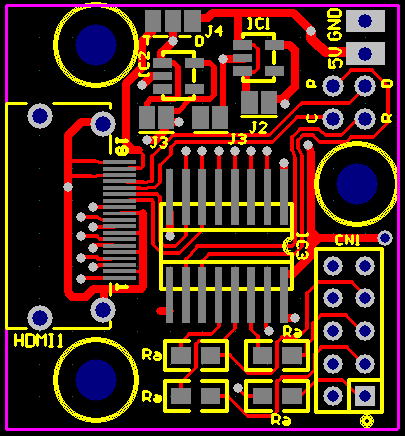

部品面です。 半田面です。

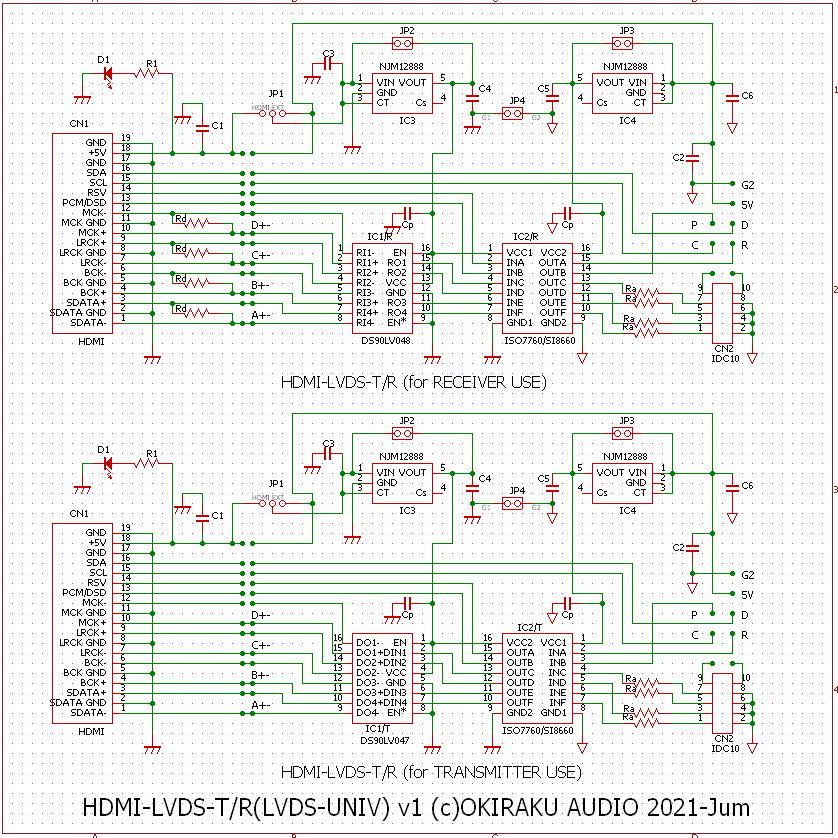

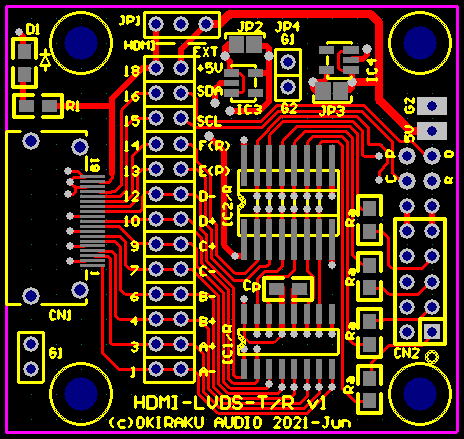

３．ＨＤＭＩ−ＬＶＤＳ−Ｔ／Ｒ
ＨＤＭＩ(LVDS)と１０Ｐ(CMOS)との送受信の兼用基板です。部品の実装で送信・受信のどちらもで可能です。
絶縁も可能です。
部品面です。 半田面です。

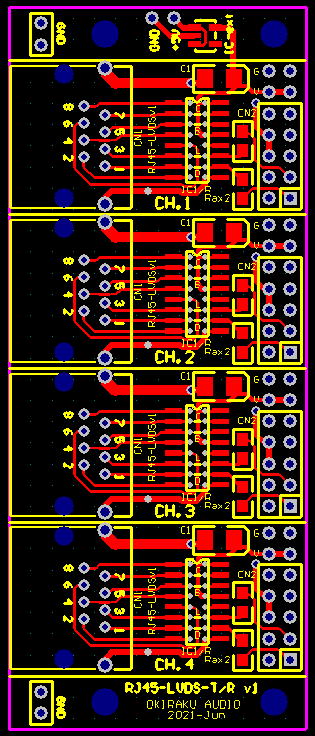

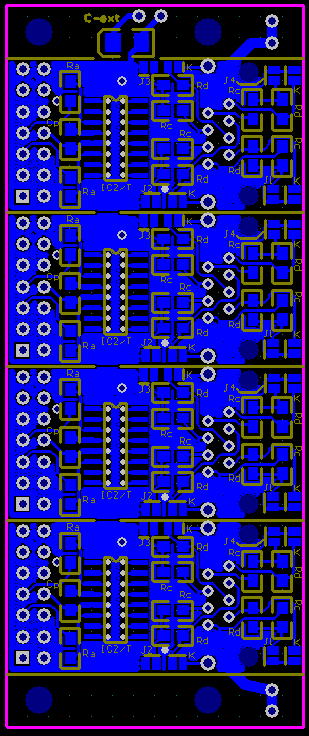

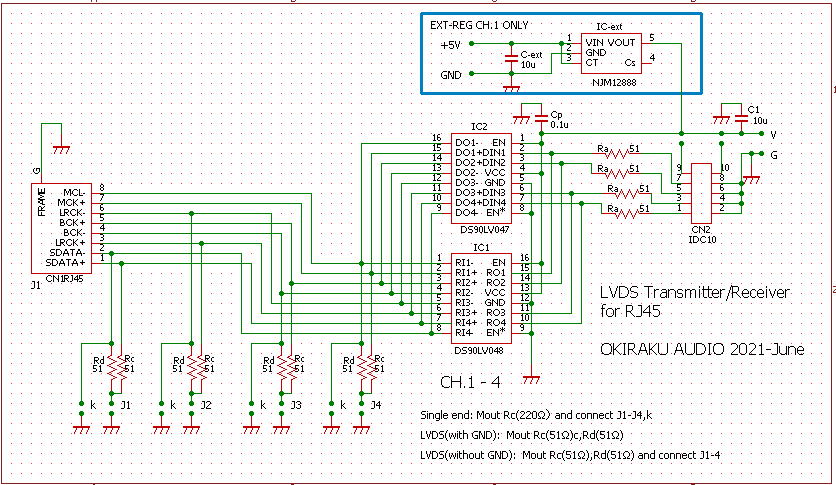

４．RJ45-HDMI-T/R
LANコネクタをつかった送・受信兼用の基板です。LVDS伝送のほか、シングルエンドでの伝送も可能です。
絶縁はありません。小さいので４連基板です。切り離すのは無理なので、使う分だけ実装します。基板の余白に3.3Vレギュレータを搭載しました。
部品面です。 半田面です。

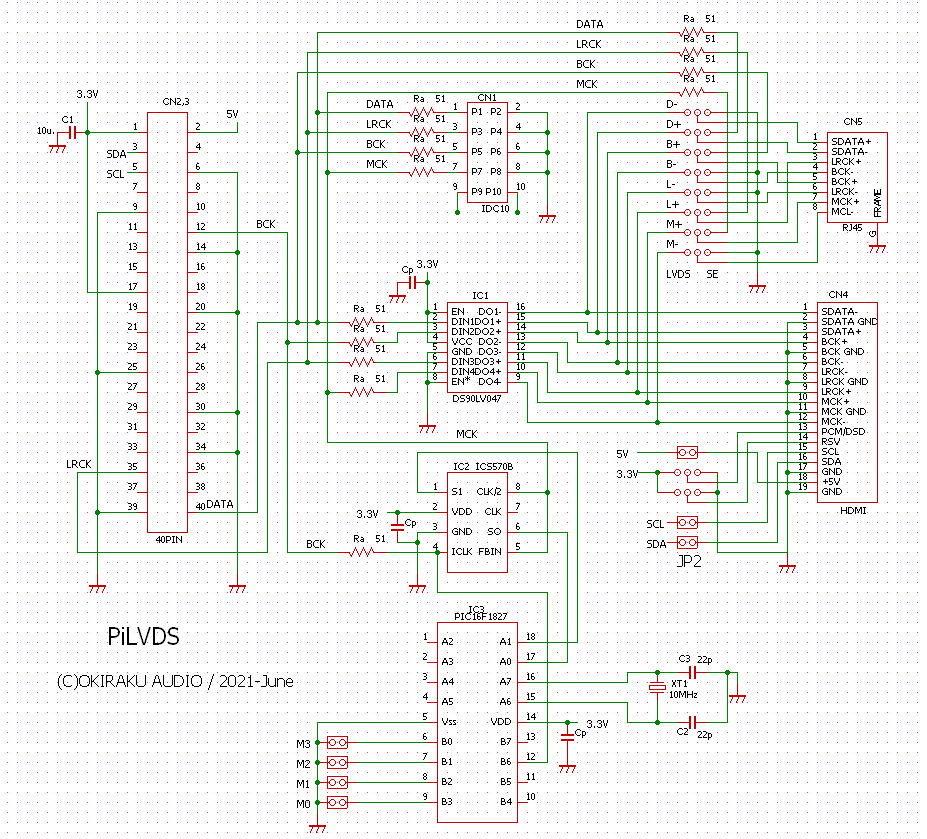

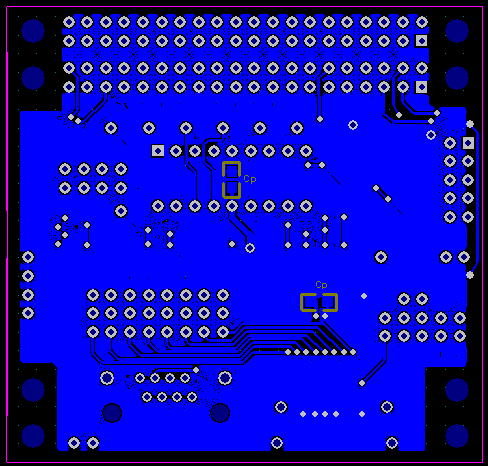

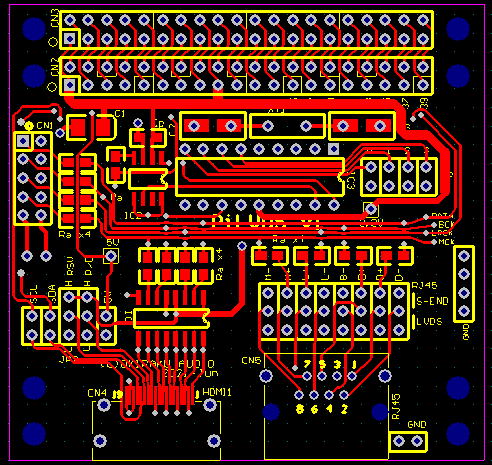

５．PiLVDS ｖ１
Raspberry Ｐｉ用のＨＤＭＩ、ＲＪ４５そして１０Ｐコネクタでの出力基板です。MCKは内部でICS570Bをつかって生成します。
絶縁はありません。
部品面です。 半田面です。
さてさて
どれを作ってみような〜 これが悩みどころです.
基板製作中 2021.6.16
6/26には納品されそうです。

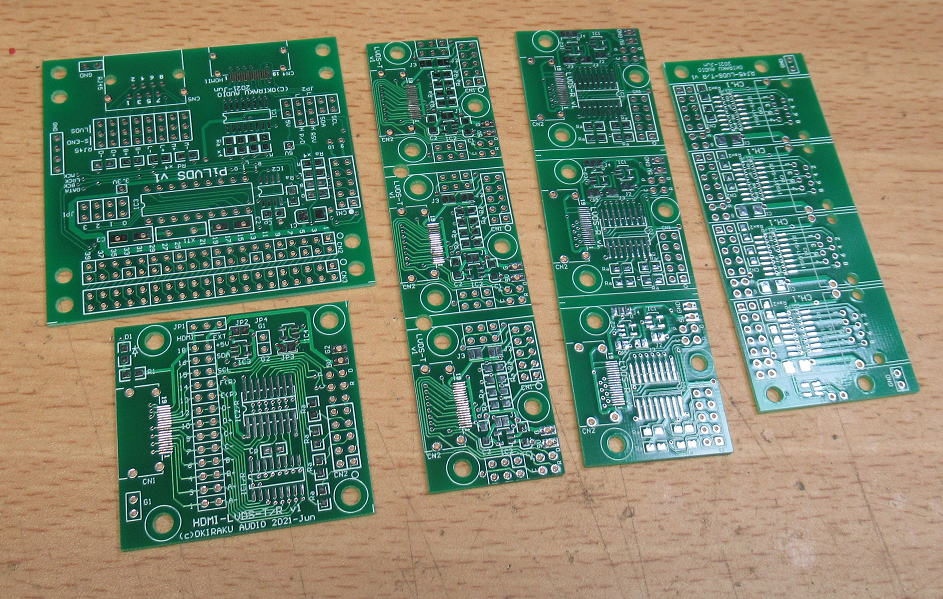

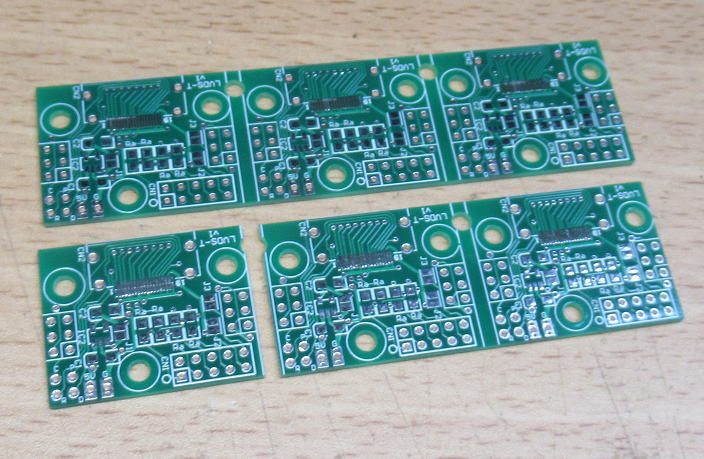

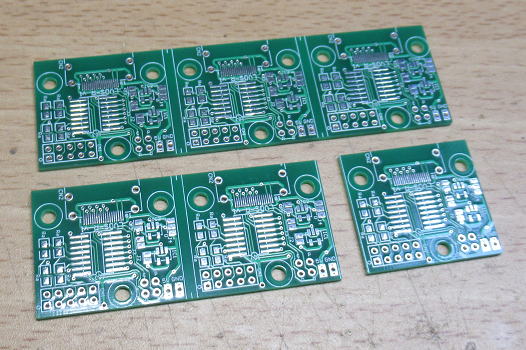

試作（？）基板が納品されました. 2021.6.25
色々とあります.
休日に試せるように、いまのうちにルータで切り出しです.３枚一組になっています.
３枚程度を一組にしておけば、複数個をケースに実装するときのネジが少なくて済みますからね.
切代は2.5mmあるので鋸でも切れます.一番簡単なのはカッター等で溝を掘ってペキと割ってしまうのが早いですが、
切り口の綺麗さを考えてちょっと面倒ですがφ2mmのルータをつかってCNCで切り出しです.
こちらは受信基板です.
こちらは送信基板.
寸法はOKでした.

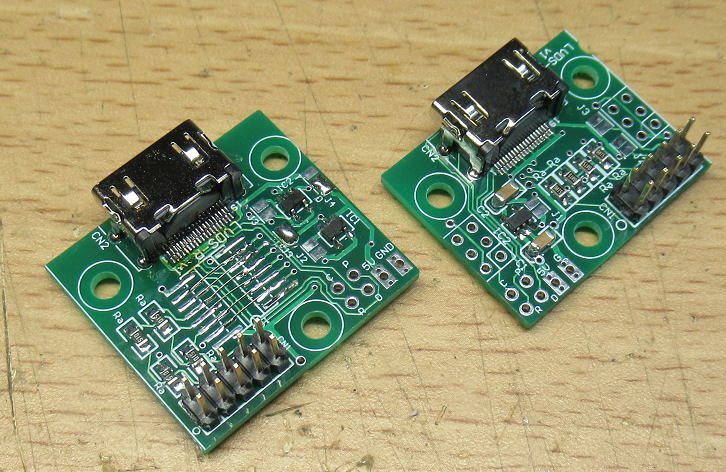

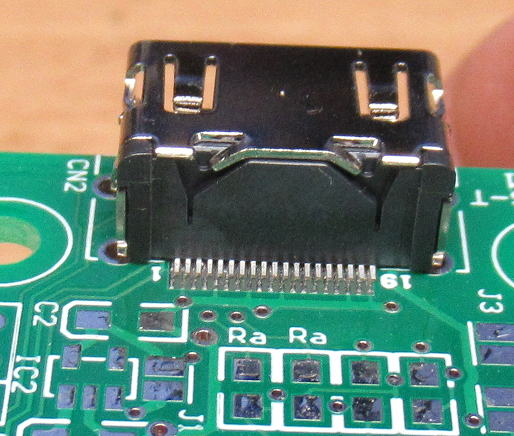

一番気になったのはHDMIコネクタの取り付けですが、大丈夫でした.HDMIコネクタの固定用のバッドの直径は
すこし小さめにしたのですが、実際にはまだ余裕がありました. コネクタは４点で半田付けされるので、しっかりと
半田を流しておけば十分な強度が得られるでしょう.
HDMIコネクタもヒッタシはまりました.
さてｍ休日はこれらを試してみましょう．
＃って、そんな時間あったっけ？
まずはHDMI-LVDS-RとHDMI-LVDS-Tからテストしましょう 2021.6.27
一番ベーシックな基板がこの２枚の基板になります。
部品はさほど多くないので、短時間に組みあがります。
ただし、動作確認はステップバイステップなので、受信基板にはアイソレータのSi8660はまだ搭載していません。
Si8660の部分はジャンパー線としています。アイソレータまで必要ないときの配線になります。
左：HDMI-LVDS-R 右：HDMI-LVDS-T

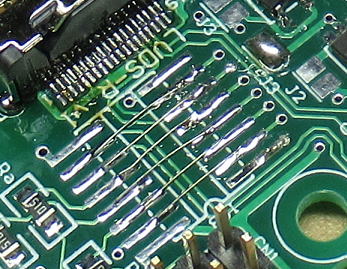

Si8660の部分はジャンパー線としています。1.27mmピッチですが、
直線でのジャンパーなので簡単です。

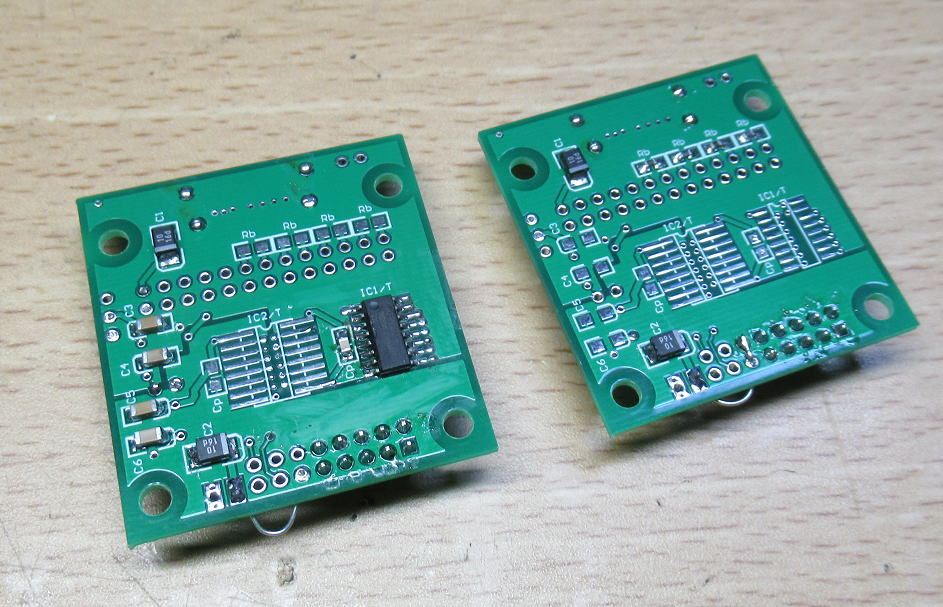

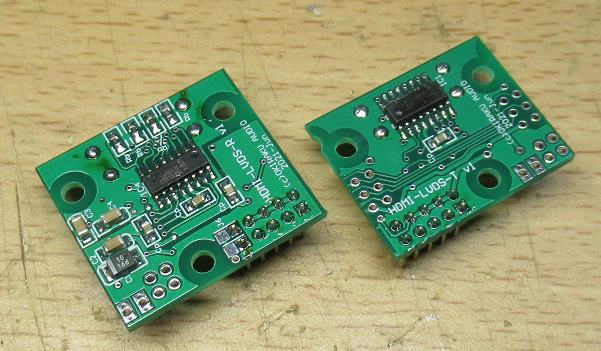

裏面側にLVDSの変換ICが実装されます。こうすることで基板を小さくしています。

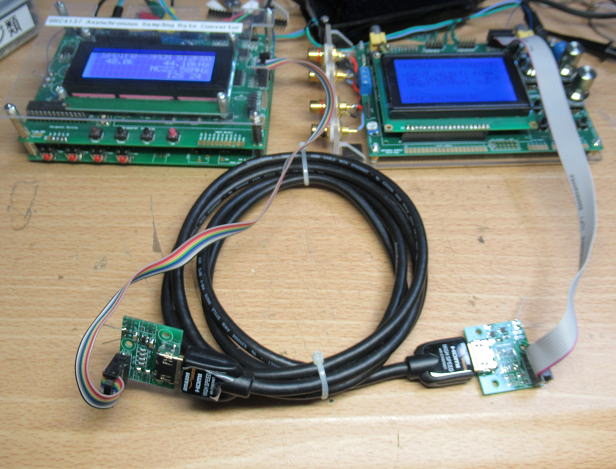

動作確認です

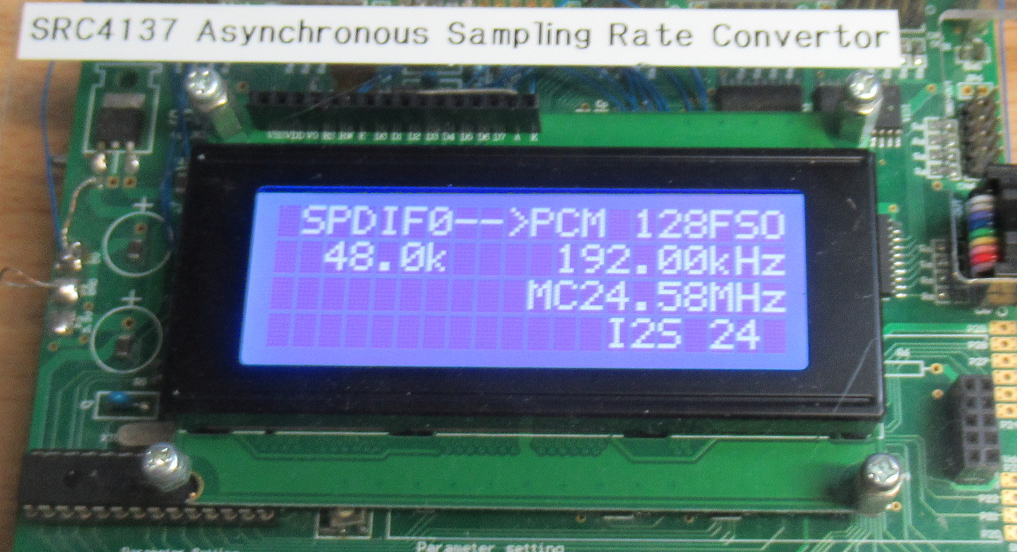

送り出し（ソース）にSRC4137をつかい、受信側にFESP5142をつかっています。どちらもワンボードで動作するので
こういったテストのときには便利です。
基板への電源供給は１０Ｐのリボンケーブルの未使用線(No.9,10)をつかって、SRC4137とFESP5142の両方とも
５V電源を基板に供給するようになっています。

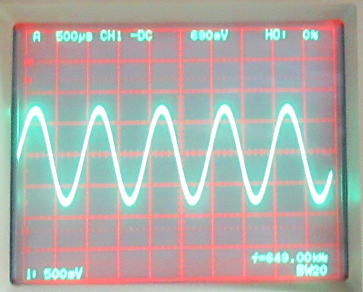

テストはすんなりOKになりました。FESP5142からアナログ信号が出ています。
まずはアイソレータを使用せずにテストです。
192kHzのPCM信号でも問題なく動作しました。
次はアイソレータを搭載です
今度は、アイソレータを搭載です。
受信基板（HDMI-LVDS-R）のLVDS変換は送信側からHDMIケーブルをつたって５V電源が供給されます。
受信基板のアイソレータの電源は10Pコネクタから供給されるので3.3Vに変更です。
左：HDMI-LVDS-T 右：HDMI-LVDS-R（アイソレータSi8660を搭載しています）
こちらのテストも問題なく動作しました。アイソレータのテストということなのでSRC4137とFESP5142の２枚の基板は
それぞれ異なるACアダプタ電源から供給しています。
またHDMIケーブルですが、手元には２ｍのものと３．５ｍのものの２本あるのですがどちらでも問題ありませんでした。
この長さでも安定して信号伝送ができるのはさすがにＬＶＤＳですね。シングルエンドならとても無理でしょう。
次はRJ45-LVDS-T/R基板を試してみましょう
まずは、基板にRJ45コネクタを差し込みます。抜け防止の樹脂ピンを押し込みますので
ちょっと力が必要ですが、力を込めて差し込みます。一度差し込んでしまえば、ほとんどガタはありません。
十分な強度で基板にとりつくようです。
注意は一度差し込んだものを抜くと、樹脂ピンが損傷したりするので、抜き差しは控えたほうがいいでしょう。
部品の実装はさほど多くありません。ただ、コネクタを挿してからだとICの半田付けがちょとやりにくいです。
ICを取り付けてから、コネクタを挿せばよかったですね。

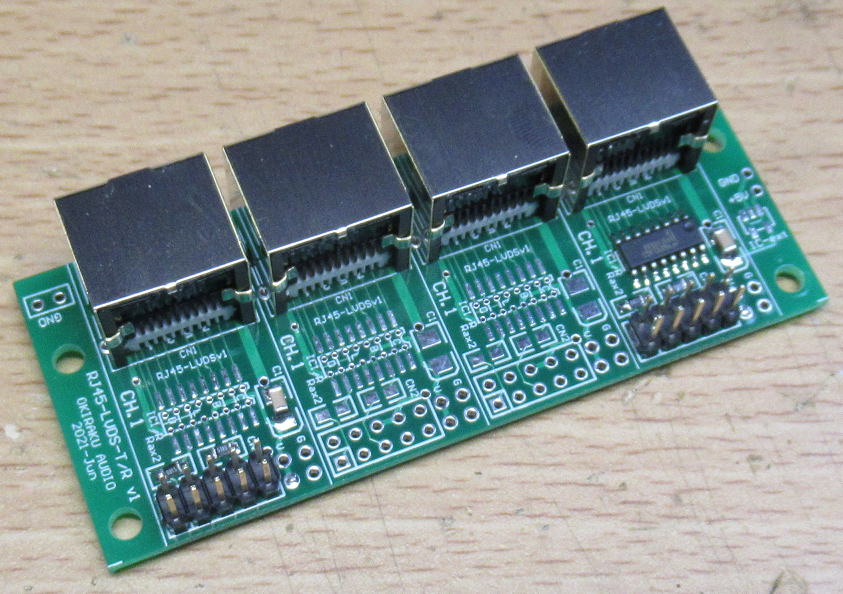

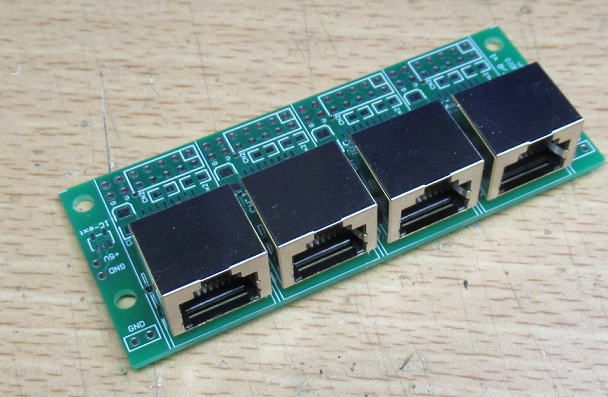

RJ45コネクタを基板に強く差し込みます。そうすればほとんどガタ無しで取り付きます。
部品を搭載です。４ケ口あるうちの両端の２つをつかいます。右側が受信で、左側を送信にしています。送信用のLVDS素子は
基板の裏面にとりつけています。
 |
 |

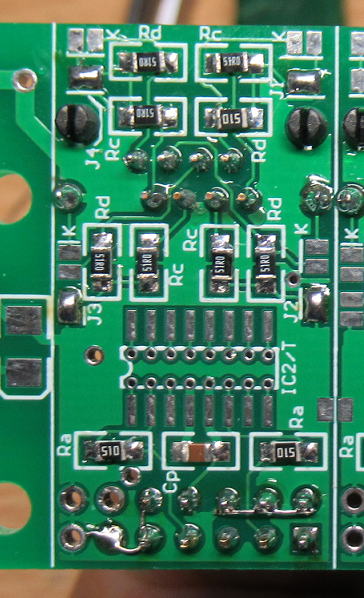

| 受信側の半田面です。 受信用の終端抵抗は51Ωを２個直列にしているので 合計８個あります。 |

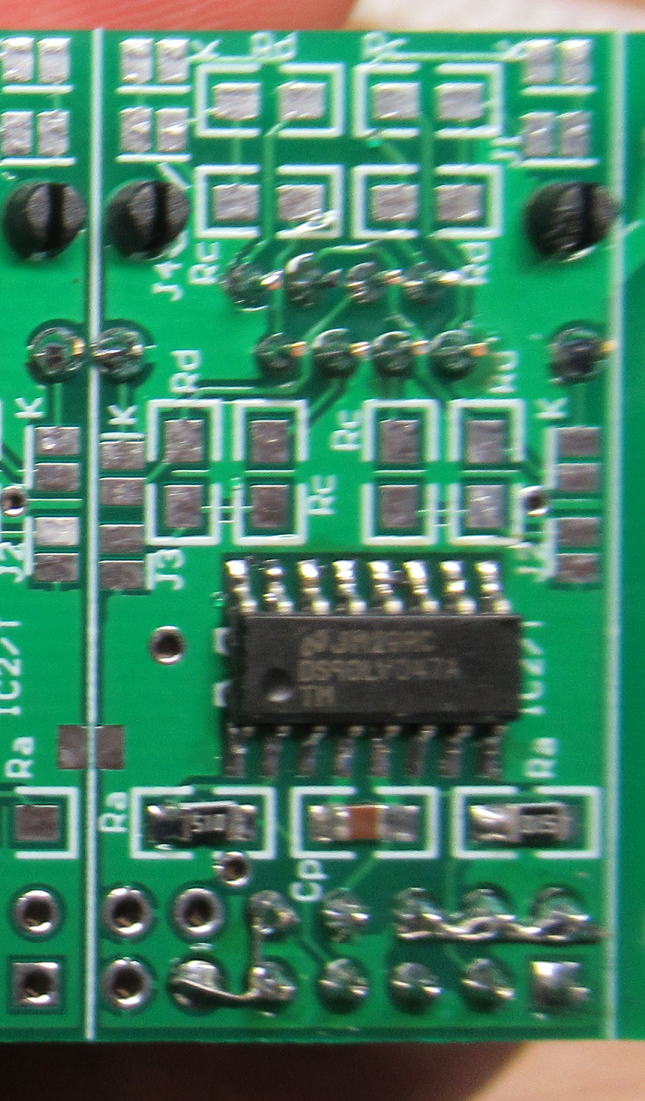

送信側の半田面です（ちょっとピンぼけ） こちらは部品は少な目です。 |
動作確認のためのケーブルはＣＡＴ６のものです。シールドはありませんので、送受信基板間でのＧＮＤは共通にはなりません。
その状態で通信できるかどうかのテストです。事前テストでは問題なかったので、基板にしたからといって問題にはならないでしょう。
とはいえ、ちょっと不安です（笑。

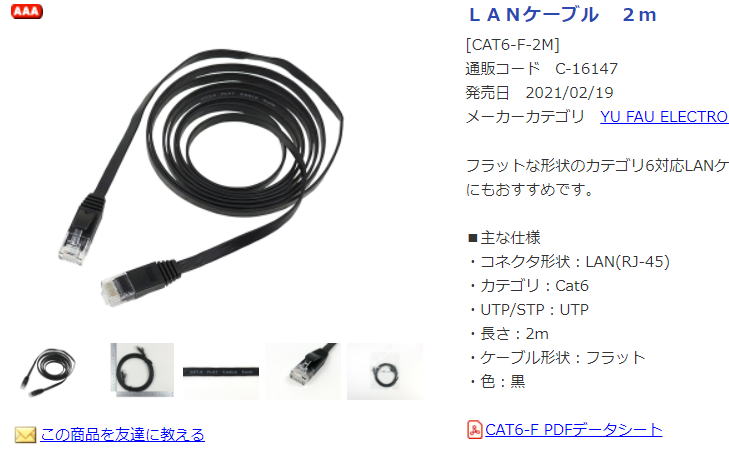

LANケーブルはこれを使いました。２ｍ長さがあり、これが１６０円です。

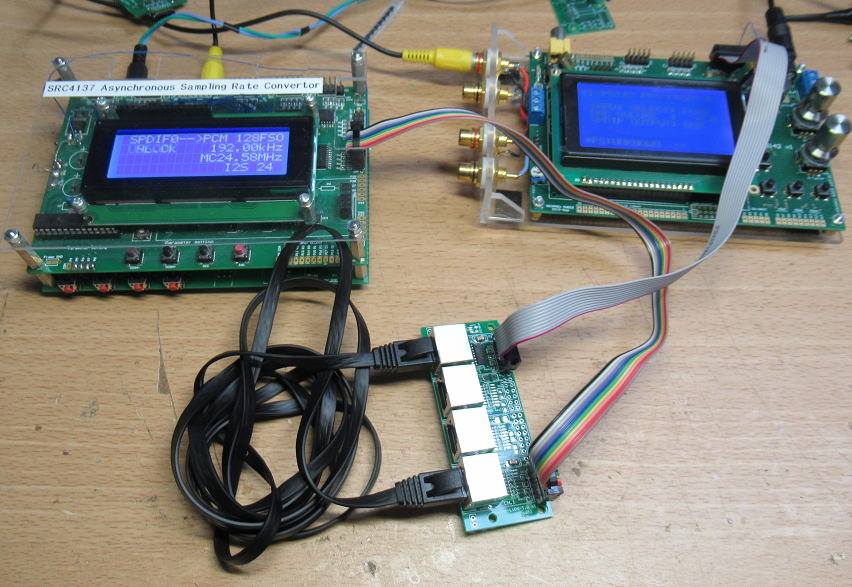

動作確認の様子です。
こちらも問題なく動作しました。家の中には20m以上のLANケーブルもありますが、それはおいおいテストしてみましょう。
問題なく動きました。事前実験の通りでした。
最後はＨＤＭＩ−ＬＶＤＳ−Ｔ／Ｒです。
こちらは、１つの基板を送信と受信のどちらでも組み立てることができます。
送信、受信ともアイソレータを入れることができますが、現実的にはどちらか片方だけになります。両方にアイソレータを入れたら
ケーブルの伝送信号エネルギーはどこから供給するの？という話になりますからね。
でも、この基板の最大の特徴はHDMIのピンアサインを自由に変更できるということでしょう。
基板の中ほどに13列のジャンパー部分がありますので、ここを変更すれば自由にピンアサインを変えられます。
世の中にはHDMIケーブルを使うが、ピン配置が異なるDAIやDACもあるでしょうから、これを使えば便利でしょう。

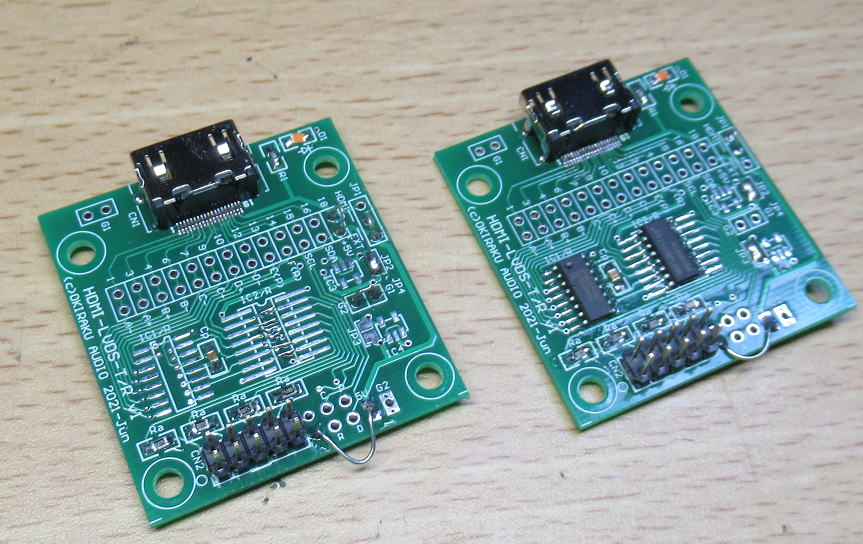

左側が送信用で、右側が受信用です。基本送信用のICは半田面にとりつきます。
送信用のアイソレータは省いているので、ジャンパー線をとばしています。
左側が送信用で、右側が受信用です。
こちらも、問題なく動作しました。
そろそろ長くなって来たので、後編パート２を作った方がよさそうです。
このシリーズの最後はPiLVDSですが、ソフトも必要なのでちょっと時間がかかるかもしれません。
といっても、複雑なソフトではないので、ものすごく短く終わったりするかもです。
(後編パート２につづく）
