ちょっとTea　Time!?　ダイソー３００円スピーカのアンプを調べてみる。　2020.4.9

DAISOを覗いたら300円スピーカが並んでいたので、１個買ってみました。
で、とりあえず音も鳴らさずにいきなりばらしてスピーカだけ取り出しました。
また、なにか思いついたら箱にいれてみましょう。

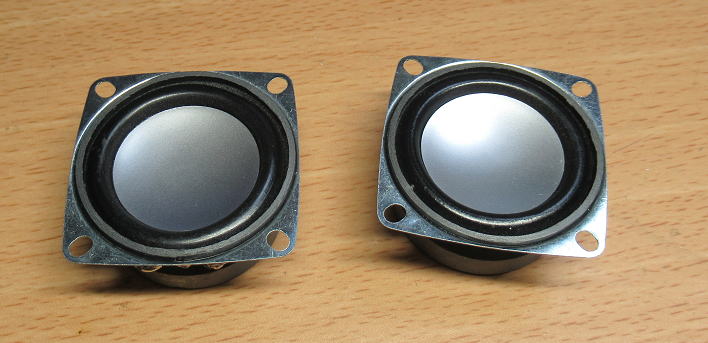

ダイソーの３００円スピーカのユニットです。１個１５０円のスピーカと思えば、まあそんなもんです。

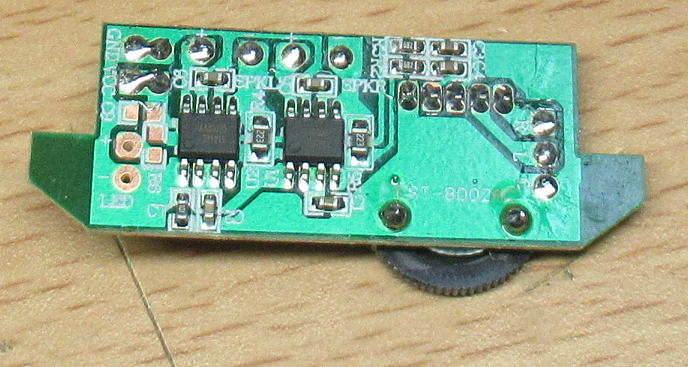

アンプは８００２というBTLのアナログアンプです。ディジタルアンプではありません。
素子自体は以前にばらしたスピーカのアンプに使われていたものと同じものです。
一応３Wの出力が得られるようなのですが、一度特性を調べてみましょう。

アンプ回路です。

色々と測定してみた

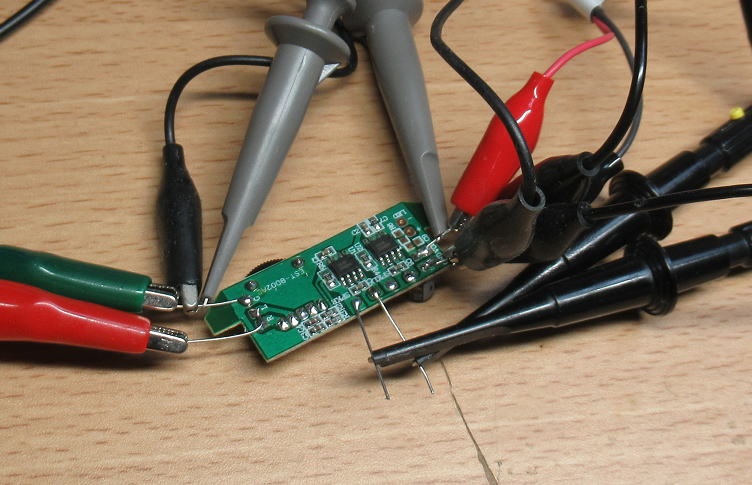

測手には５Vの電源を接続して、入力やらオシロのプローブやら色々ととりつけます。

測定できるように、色々と配線しました。

無負荷での特性
　まずは無負荷での測定をした結果です。
　１．出力はほぼレール　To　レール(5Vpp)
　　普通のアナログアンプなら１〜２V程度はドロップしそうですが、０〜5Vの範囲で振れています。

　２．広域は40kHz程度までフラット
　　オーディオアンプとしては十分ですね。100kHzになると波形がかなりひずみます。

　３．低域は50Hzで-10dBとあまり延びません。
　　これは素子ではなく、カップリングコンデンサの容量の問題ですね。後付で容量の大きなコンデンサを
　並列に接続すれば改善するでしょう。まあ、もともと低域は期待できないですから、アンプとしてもこの特性で
　十分でしょう。

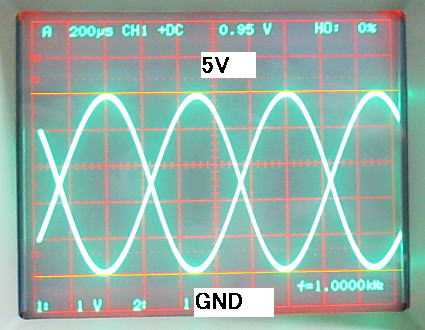

無負荷時の出力はほぼ電源電圧一杯で振れます。

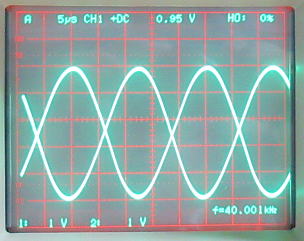

無負荷時；40kHzでもほぼフラットです。

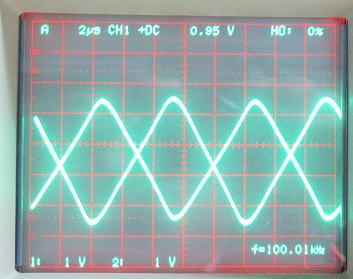

無負時：１００ｋHzでは振幅が落ちますが、かなりひずみます。

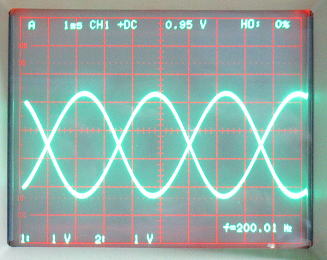

無負荷時；200Hzで約-2dB

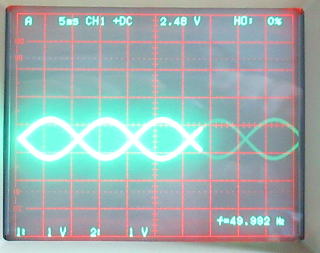

無負荷時；50Hzで約-10dB

負荷（５Ω）時の特性

実際にスピーカを接続した状態を模擬するとして、５Ωの抵抗を接続して測定してみました。

１．出力は3.8Vppに低下
　　BTLなので実質は7.6Vppになります。これからスピーカの出力を計算すると５Ω負荷時では
　ピーク出力では2.9Wになります。カタログ値が3Wなので、ほぼ合致しますね。というか、最大出力は
　ピーク出力だったのですね。連続出力にすると1.5Wです。でも、これだけ出れば十分でしょう。

２．クロスの部分での歪みが結構大きい
　気になるのが1/2Vccの位置での波形歪みです。これが結構大きいです。波形では明確ですが
　音になったらわからないレベルと思いますが、すこし気持ち悪いですね。
　B級動作になっているのでしょう。

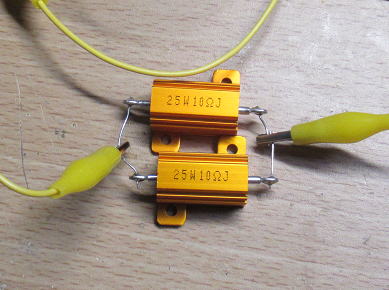

５Ωの負荷抵抗を接続して測定しました。

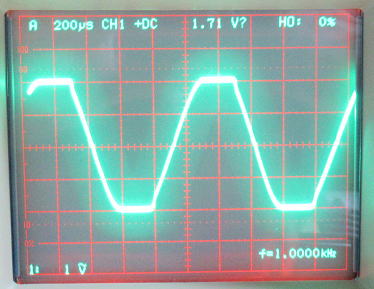

出力は流石にレールtoレールではなくなります。


最大出力は3.8Vppでしょう。BTLにすればピークで約2.9Wの出力です。

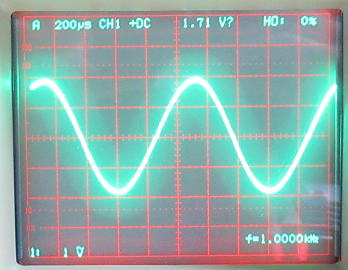

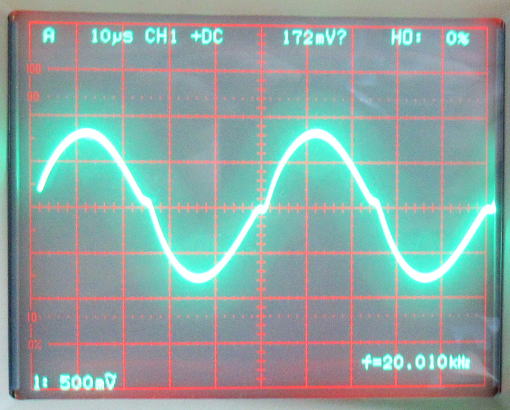

1/2Vccの位置での波形歪みは結構でます。

まとめ
　ピーク出力は3Wはでそうですが、実効値は1.5W程度。でも出力としては十分です。
　低域のカットオフ周波数が高い。でも、小さいスピーカなのでそれでも問題ないでしょう。
　波形ひずみがそれなりにあります。でもPCスピーカなら問題ないかな。

（おしまい）
