部品箱を整理していたら、CMOS版の各種7404がみつかりました。
なんで、こんなに一杯の種類を買ったのか過去のHPを調べていると、９年ほど前になります。
内部抵抗を調べるのに買ったようです。ちょうどR-2R DACを検討の中ですね。
で、そのときは内部抵抗に着目していましたが、スイッチング速度はどうなのかを調べておこうと思います。
データシートをみれば、わかるのですが実力値も把握しておきたいものです。

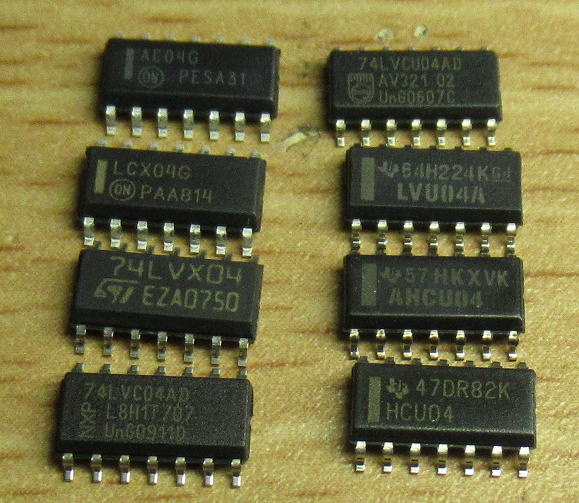

色々とでてきた7404です。U(アンバッファータイプ）もあります。
調査の方法は、すべてのゲートを直列につないでその遅延時間をはかるだけでのシンプルなものです。

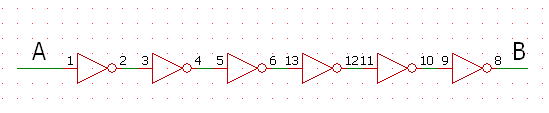

測定回路。６ゲートを直列に並べて遅延時間を測定します。

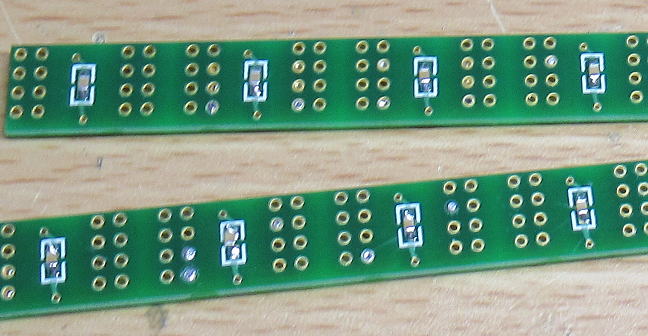

評価のためには、変換基板にとりつけます。

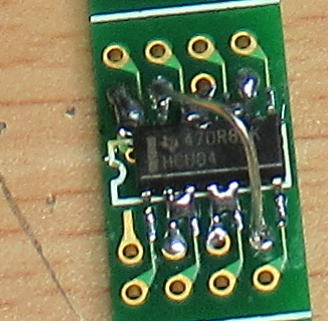

変換基板にとりつけ。ついでに半田ジャンパーで配線もしておきます。
変換基板は６枚つづりでつくったものを利用しましたが、互いに切り離すのが面倒なので
そのままとりつけました。そして、クリップで挟めるようにリード線を半田づけしておきます。
ソケットをつけてもよかったのですが、ちょっともったいない気もしたので、
測定はすこし面倒ですが、クリップを毎度挟みなおして行います。

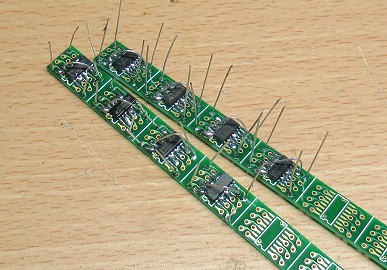

変換基板にとりつけたそれぞれの7404です。
一応パスコンもとりつけています。
測定してみましょう！
高精度クロックジェネレータを発振器につかって、遅延時間を調べます。

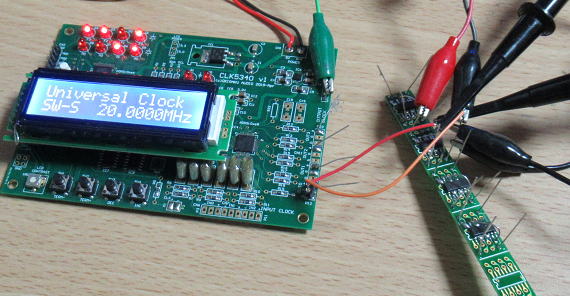

測定実験の様子です。クリップを挟むのが意外と面倒だったです。

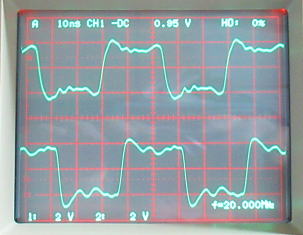

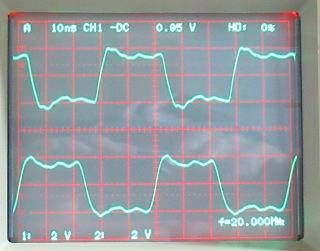

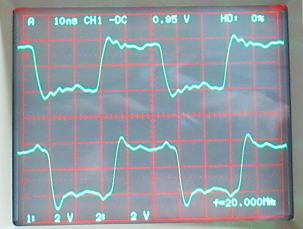

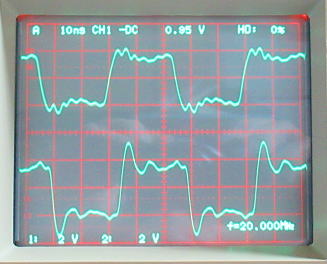

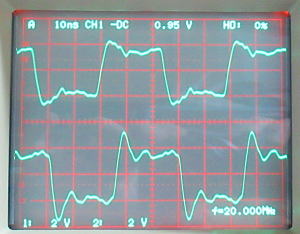

測定結果は以下の通りです。条件を揃えるためにすべて3.3Vで駆動しています。
中には５Vで動かすことを前提のロジックいICもありますが、まあいいでしょう。
