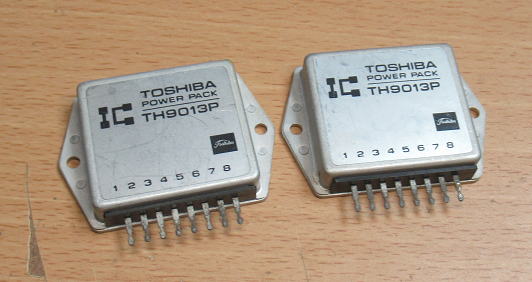

すこし前にに懐かしさのあまりにヤフオフで落札したパワーアンプ用のＩＣ。

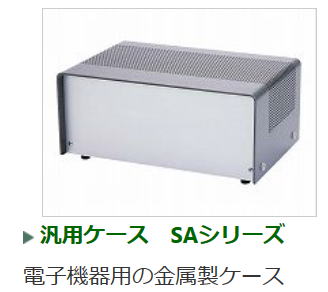

当時に組み込んだケースはこれ（下図）です。摂津金属のものですが、かなりしっかりしています。
そのかわり、加工が結構大変。フロントパネルはアルミですが、フレームが鉄でできているので
リア部分(鉄板）の加工は、かなりヤスリがけしたのを覚えています。なんせ、電動ドリルくらいしかないので、
たくさん穴をあけて連結して大穴をあけて、あとはヤスリで修正を繰り返しました。
ちなにみ、このケースは子供のときなので自分では買えず親父が調達してくれました。
これに組み込みましたが、リアの加工が結構大変でした。
引用： https://www.settsu.co.jp/catalogs/midsrcb/14
折角なので動かしてみましょう！
懐かしさのあまり買ったものですが、折角なので通電して命を吹き込んでやろう！といことで
バラックですが回路を組んでみることにしました。それにしても、すでに端子はかなり酸化してます。
この調子だと、内部もだいぶ怪しいかもしれません。動くかな〜？
まずは、表面の酸化部分を削ぐためにヤスリでゴシゴシです。

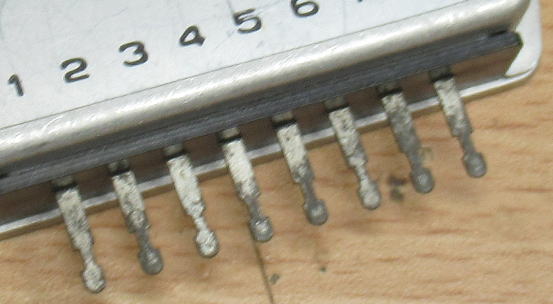

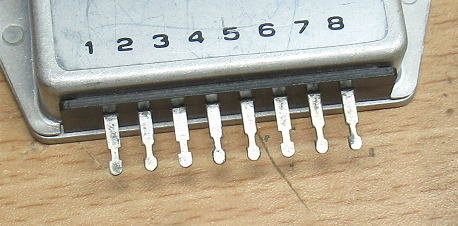

経年のために端子の表面がだいぶ酸化していました。
＃４００の紙やすりでゴシゴシ。これなら半田付けできるでしょう。
回路は簡単！
このパワーアンプの回路は簡単です。８個しかﾄﾗﾝｼﾞｽﾀがありません。というか、当時はトランジスタも高かったんですよね。
というのも「６石ラジオ」というと、６個のトランジスタを使ったものですが、当時はかなりトランジスタをつかったものでしたから・・・。
いまでは、カレントミラーやなんやかんやで、やたらめったらトランジスタを消費します。まあ、それがいいのか悪いのか・・・。

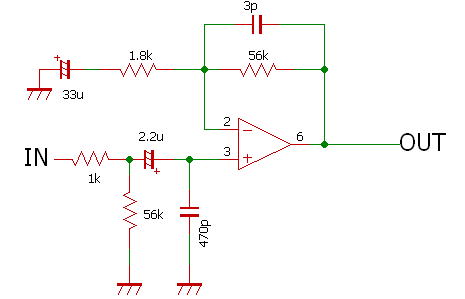

パワーアンプの回路図です。極めてシンプルな構造です。

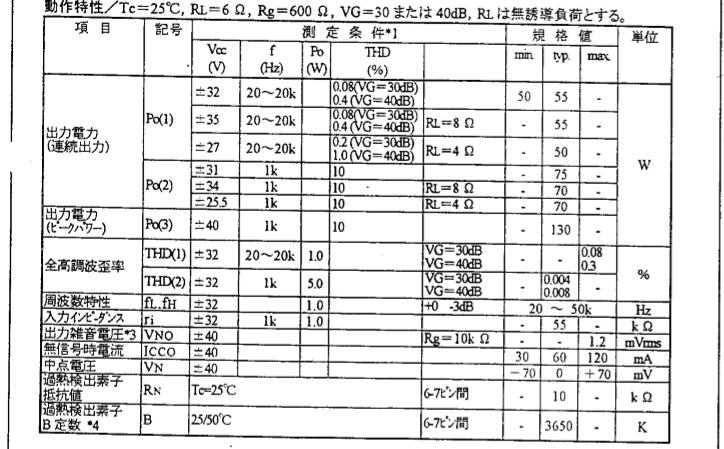

組む回路は、一応データシートを参考にして１電源構成で組みます。
ＩＣの内部にはすでに帰還回路も組まれている（ゲインは31.5dB固定）ので、外付けに数個のコンデンサをとりつけるだけで
動作できるはずです。

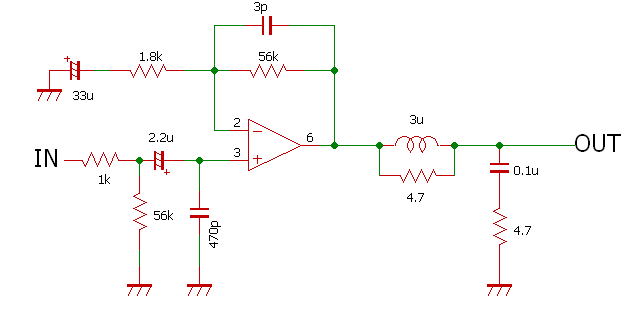

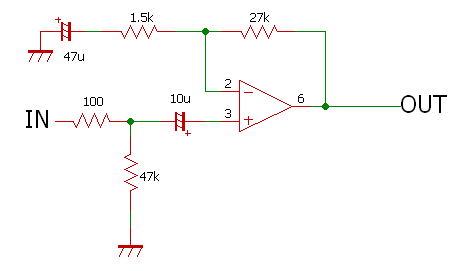

このような回路で組んでみました。
組みあがった状態です。
動かしてみよう・・・、ああ・・・・・
電源をつないで、動作の確認をしてみます。電源はRA４０トランスのAC18-0-18Vの整流後の出力をつかいました。
直流電圧で48Vくらいありますが、このICではちょうといい電圧です。
電源と入力を接続して、入出力はオシロで観察です。

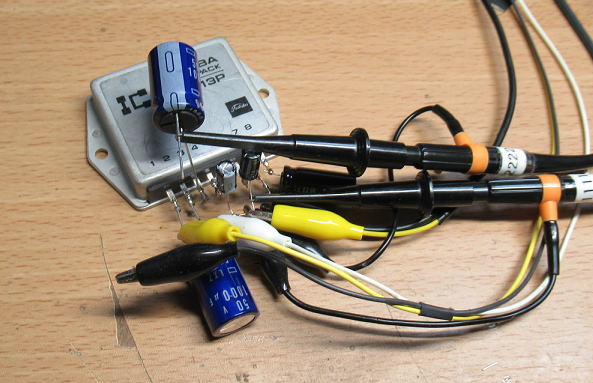

動作確認の様子です。
動いている？
電源を入れて、おそるおそる入力信号のレベルを上げていきますと、出力が振れてきます。
入力電圧を100mVに設定したときに、出力電圧は4.5Vくらいになりました。増幅率でいえば４５倍でしょうか。
ｄBに換算すると33dBなので、ほぼICの設計どおりの出力がでています。

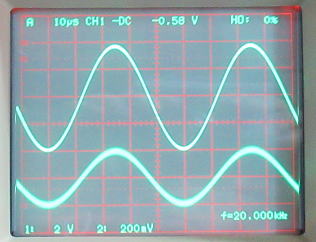

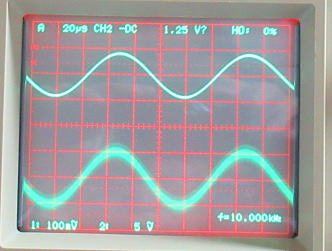

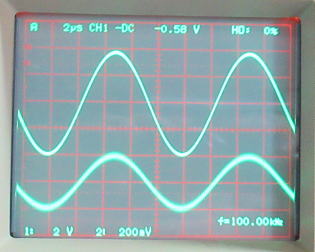

下：入力、上：出力 ゲインは33dBくらいかな？
だめだなあ〜
で、どこまで出力がだせるか確認するために、入力信号をさらに上げていきますが、
すぐに出力がクリップしてしまいました。レベルでいえば５Vを超えたところあたりです。
全振幅でいえば１０Vくらいでしょうか。電源電圧が48Vくらいあるのに、この振幅は低すぎです。
これだと、３W程度しか出力がでません。
やっぱり、ICの内部が経年で壊れているのだろうな〜ということが予想されます。

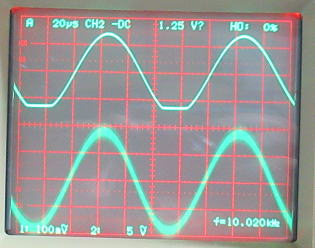

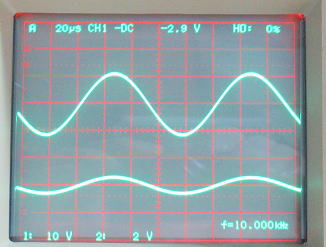

出力振幅が全然あがりません。５Vを越えるとクリップしてしまいました。
もう一個はどうだろう？
ちょっとがっかりですが、もう１個の方も試してみました。同じ結果になれば、ひょっとして接続や評価の仕方が
悪かったのかもしれないからです。
で、もう１個のを組み立てて、確認してみましたが・・・・・こちらのほうが重症です。
さきのICでは負側がクリップしていましたが、こちらの法は正側がクリップしています。
さらに、そのレベルが無茶苦茶低いです。

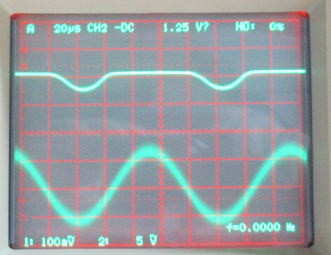

もう１個の方はさらに重症。ほとんど動かない状態です。
内部をみてみよう！
動かないICとなると、懐かしいといってもゴミみたいなものです。捨てるしかないのですが、
折角なので内部を確認してみることにしました。それに４０年以上も前のICの内部が気になります。
ひょっとして修理の可能性もあるかも・・・・・
内部を開けるのは簡単で、ケースのカシメ部分をドリルで削ってやれば簡単に蓋がはずれます。
で、早速中身をみてみましたが、おもったより中身は綺麗でした。
おそらく、配線等には問題はないでしょう。となるとトランジスタがやられてしまっているのでしょう。
リード線と樹脂のすきまから水分が浸入して、半導体がやられたのかもしれません。
内部をみてみました。意外と綺麗です。
ちなみに、内部はｾﾗﾐｯｸの薄い基板に抵抗が膜形成されて、パターンが引かれています。
いわゆる厚膜ハイブリッド品です。さらに、基板の表面がどうなっているかを
覗きこむと、いわゆるリード品のトランジスタやｾﾗﾐｯｸｺﾝﾃﾞﾝｻが見えます。
この頃はまだﾁｯﾌﾟﾄﾗﾝｼﾞｽﾀなるものがなかったのですね。

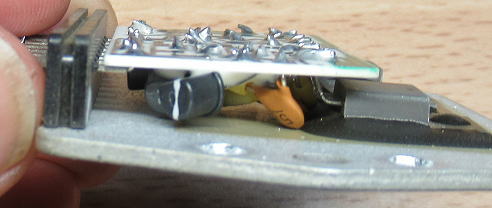

横から覗き込むと、リードタイプのトランジスタがみえます。
ここまで分解したら、後にはひけない・・・というか元には戻せないないので、
ｾﾗﾐｯｸの基板も引っぺがしてみました。そうするとﾄﾗﾝｼﾞｽﾀが４個にｾﾗﾐｯｸｺﾝﾃﾞﾝｻが３つ、
そしてダイオードが２つばかり見つけることができました。回路図通りです。
それにしても、これが４０年以上前のICだったんだな〜と思うと、今の技術って
やっぱりすごいな〜と関心してしまいます。

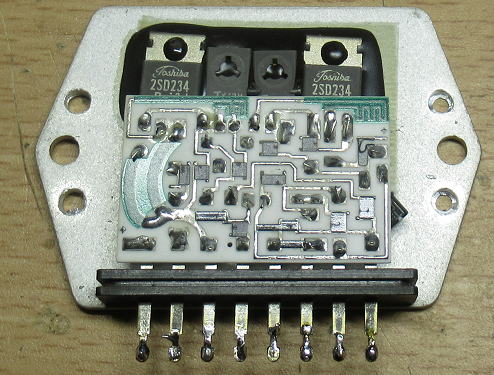

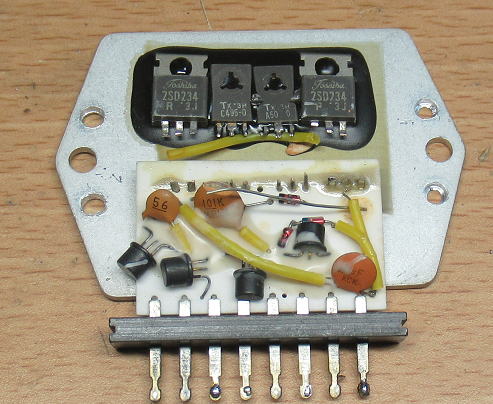

内部の様子です。これが４０年以上前のICなんですね。
このままでは終われない・・・・
せっかくレトロなアンプをつくろうと思っていたのすが、すこし腰を折られました。
こままでは終われません・・・・。そういえば秋月でもハイブリッドのパワーアンプICがあったな〜
ということでHPをチェックです。
サンヨー製のものがいくつかラインアンプされています。これから１つ選んで遊んでみましょう！
秋月からハイブリッドタイプのパワーアンプがいくつかでています。どれにしようかな〜。
選択したのは
リストの中からSTK408を選択しました。その理由は、３ｃｈ分の回路があるのでお徳そうなためです（笑。
３Dシステムをつくるのに適しているし、今のメインシステムの３WAYのマルチチャンネルなので、このICなら２個で済むからです。
さっそく購入です。
このパワーアンプはヤマハのYST-MS55Dに使われていたようです（生産中止品）。

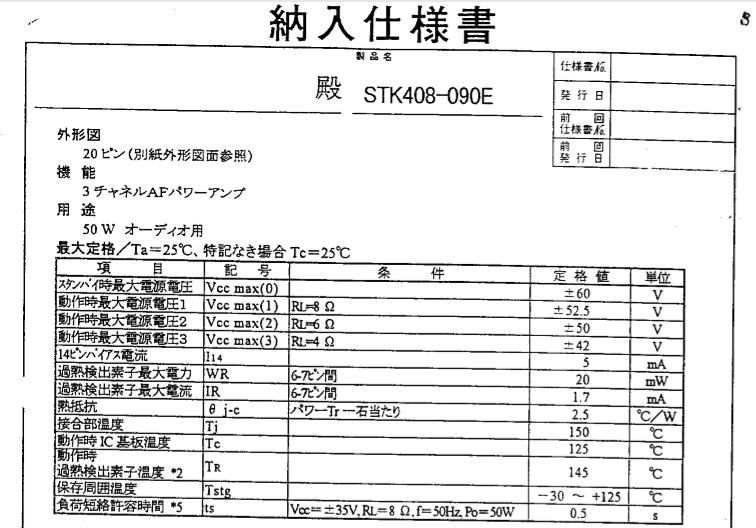

スペックとしてはサテライト用が20W+20Wで、ウーハ用が40Wのようです。
20Wの出力なので、電源電圧は20V程度でしょうから電源部も製作が簡単そうです。

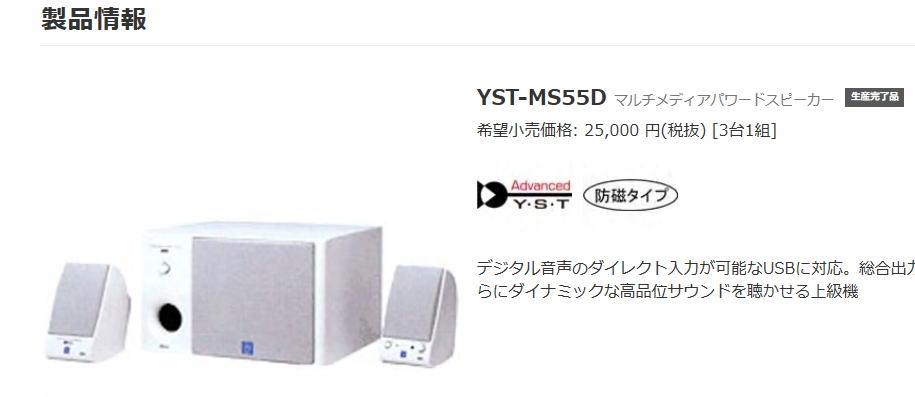

このディスクトップシステムに採用されているようです。
部品が到着しました！

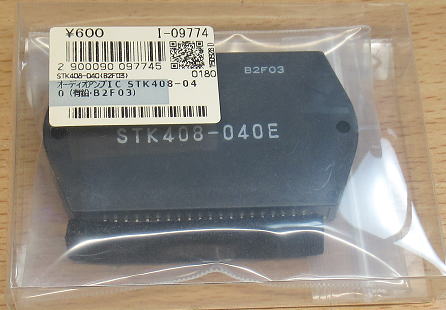

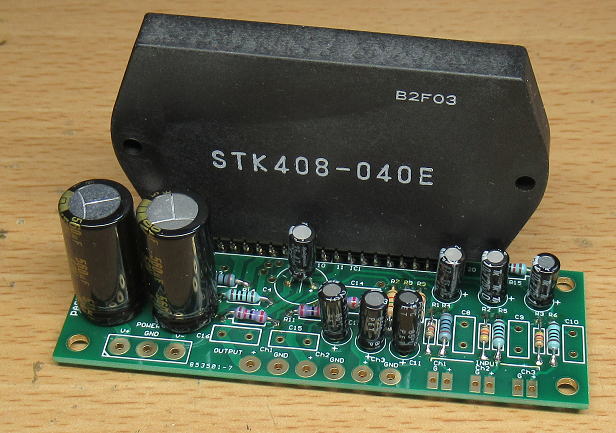

これを選びました。３CH分のパワーアンプ内蔵です。

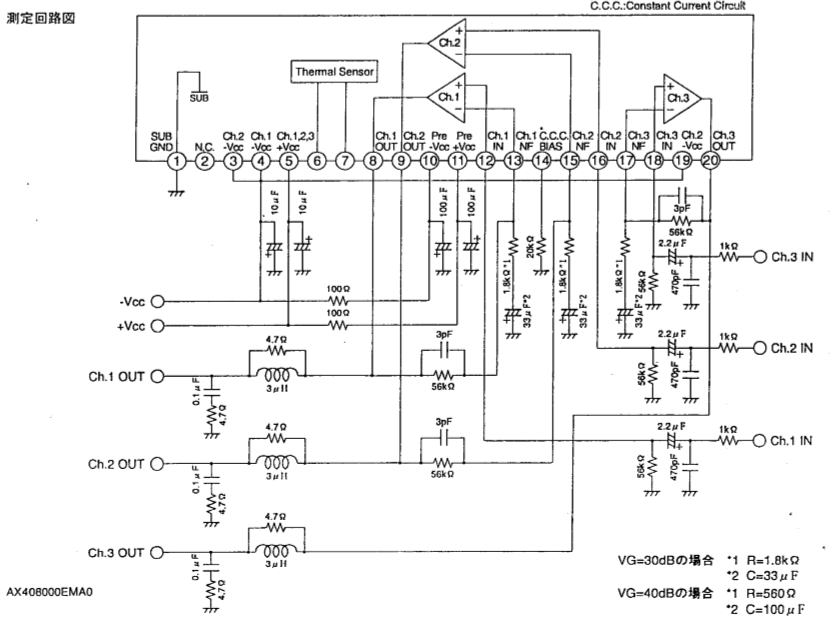

さて、動かしてみようとしましたが、すべてユニバーサルで組むのもちょっと手間そうです。
ということで、基板のパターンを描いてみました。できるだけ小さく作りたいので、結構密度高く
部品を集積しました。

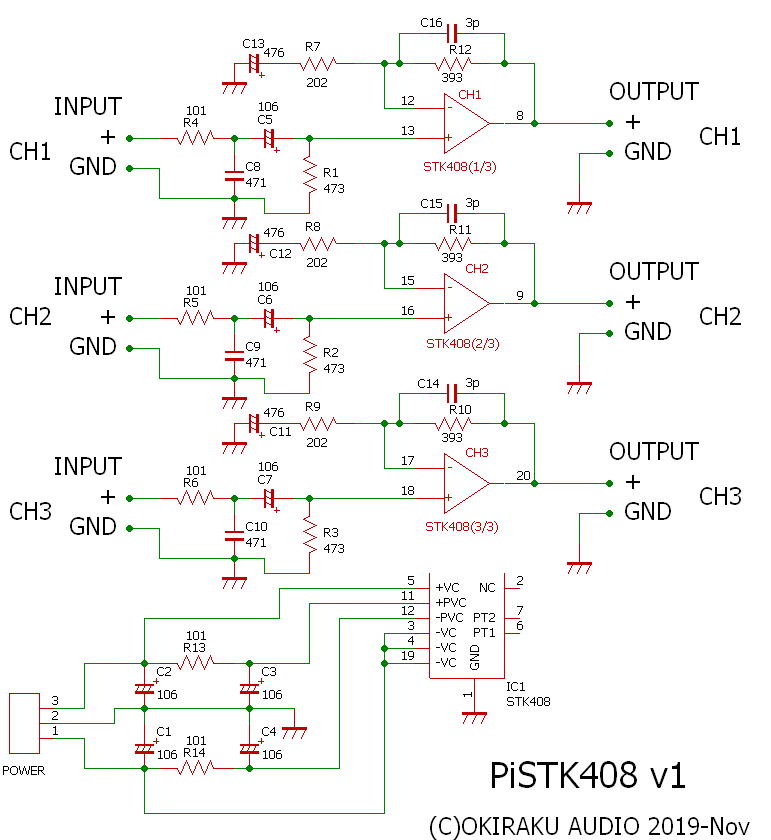

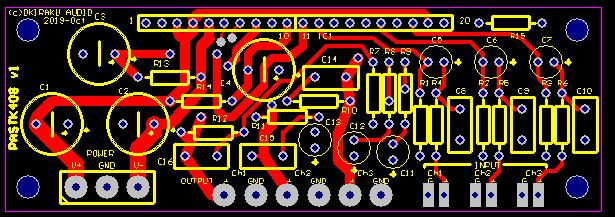

こんな形でパターンを描いてみました。
他の基板を注文するときに、同時に頼んでみましょう！
基板到着！

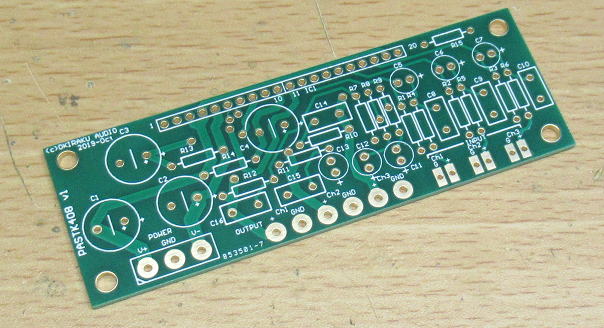

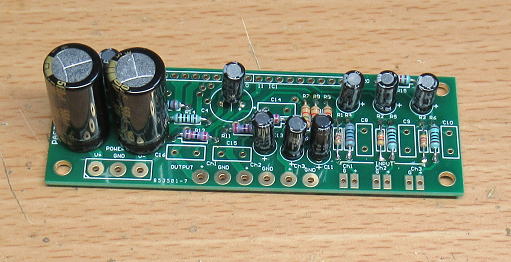

注文していた基板が到着しました。
やっぱり細長いな〜！
