DIV5142の１WAY化（BPF)を確認！の巻き　2020.4.28

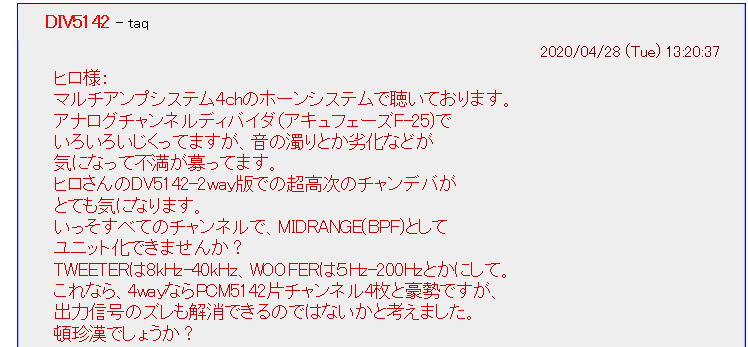

こんな投稿を頂きました。

以前にDIV5142を高次の２WAY化を行いました。あとは１枚をDIV5142をBPF（ミッドレンジ用）として使おうかと思いましたが、
BPFにした場合ではDSP内部でのディジタルフィルタの段数がLPF、HPFと異なり音のずれが発生する懸念があることから、
すこし検討が中断してました。
　しかし、投稿頂いたようにすべてBPF構成にしてしまえば、それぞれの基板毎での遅延差は抑制されるのでいいかもです。
ただし、基板枚数がすこし多くなります。時間差を気にしないのなら、DIV5142は３WAYで２枚あるいは、４WAYで３枚で済みますが、
すべてBPF構成にすると３WAYで３枚、４WAYで４枚と１枚づつ多くなってしまいます。

まあ、基板の枚数はさておき、まずはBPFとして動作するかを念のため確認しておきましょう。
改造に使うのはすでに２WAY化に改造したDIV5142を使います。
INTEGRATION　UNITの検討中でしたので、色々とクリップがとりついていますが、改造のため引っぺがします。

改造はこの基板を使いました。

改造は簡単です

２WAY化してある状態からBPF（１WAY？）にするための改造はジャンパー線１本と、パターン切断１箇所で済みます。
これで４つのPCM5142がすべてシリーズにつながることになります。

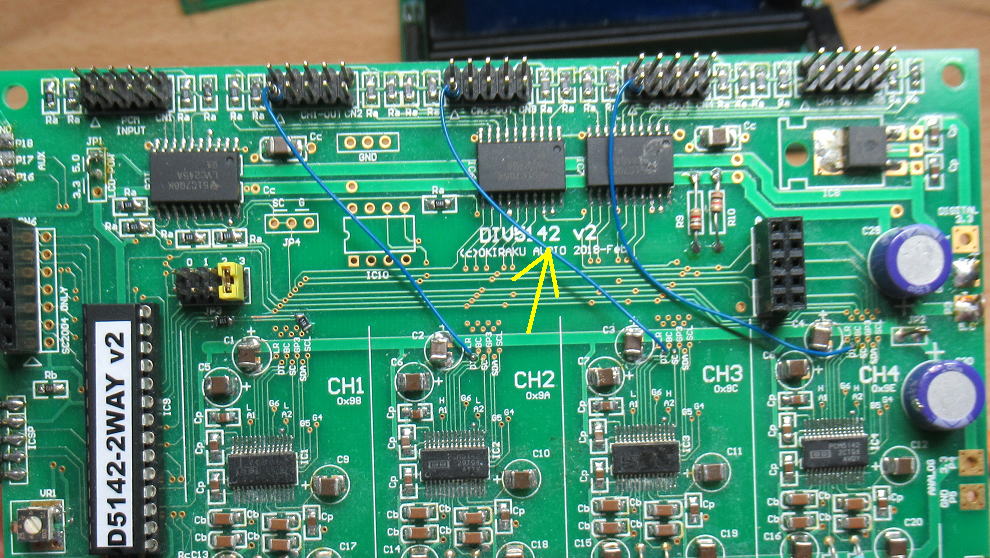

黄色矢印の線が新たなジャンパー線です。

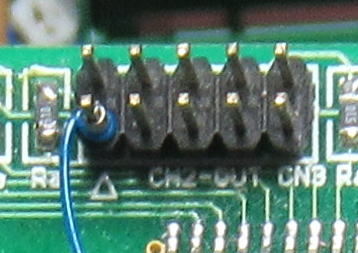

CN3（CH2の出力）の１番ピンからジャンパー線を飛ばします。

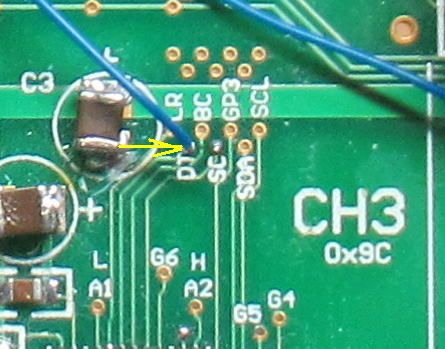

CH３のDTのランドに接続です。

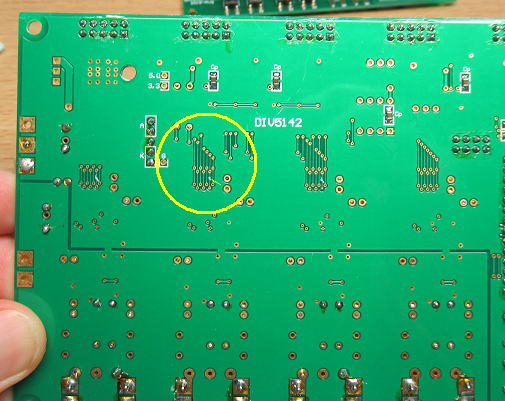

カットする部分の位置はここです。

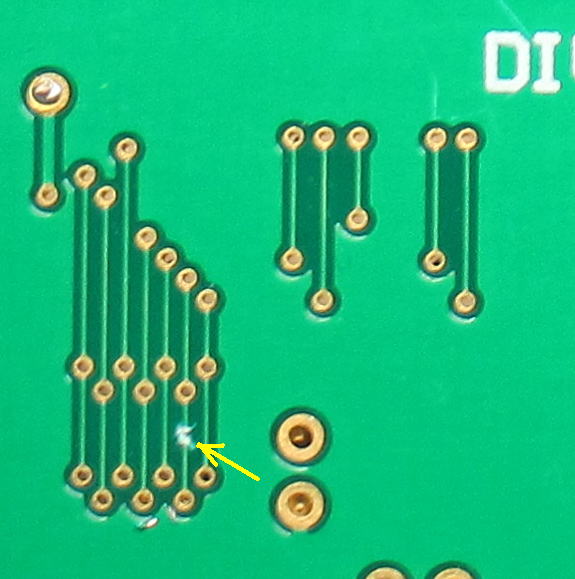

黄色矢印の部分をカットします。

動かしてみましょう！

ソフトは２WAY版を未改造のまま使用します。特段のソフトの改造は必要ではないはずです。

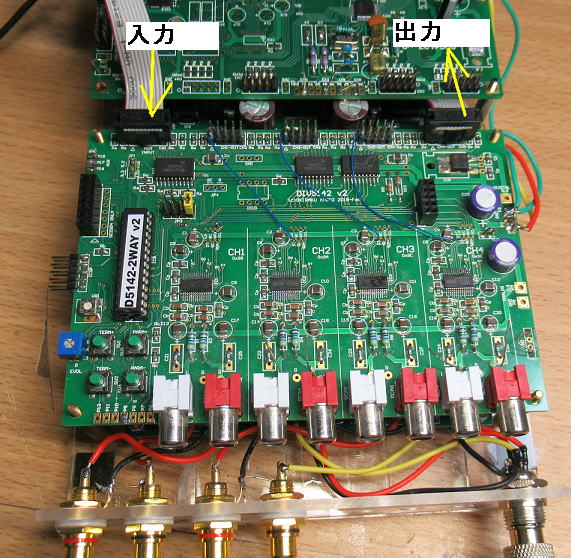

接続はCN1を入力として、CN５を出力となります。

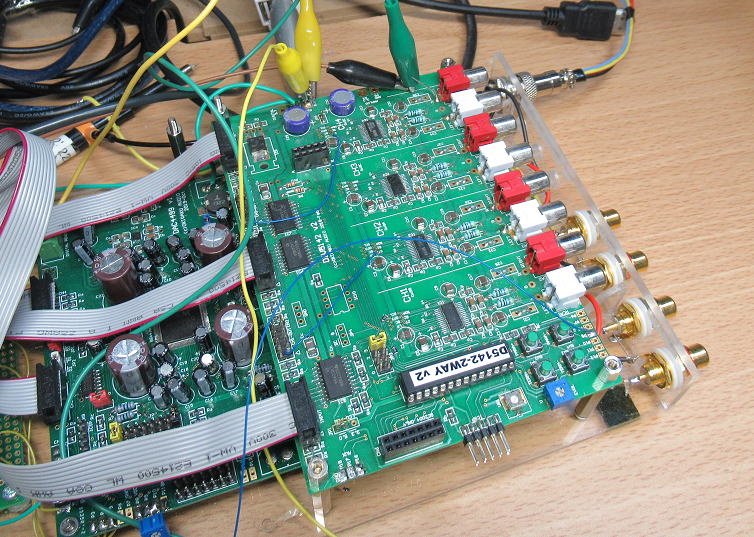

動作確認のための接続です。

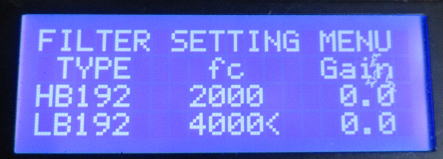

まずは簡単に２０００〜４０００HzでのBPFに設定です。HPF側が２０００HzでLPF側が４０００Hzになります。
ゲインは０ｄBにしています。

まず設定は２０００〜４０００ＨｚでのＢＰＦに設定です。

結果は想定どおり、ＢＰＦとして機能することを確認できました。

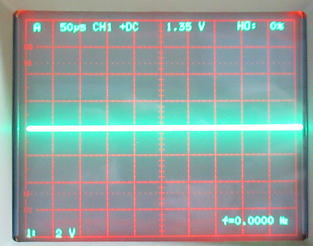

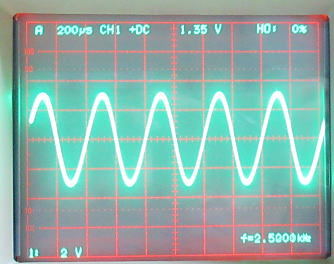

ｆ＝1600Hz	ｆ＝２０００Hz(-3dB)

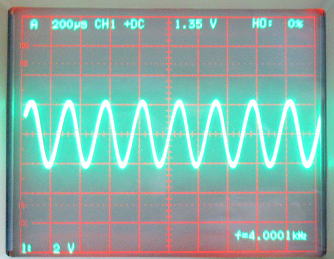

ｆ＝2500Hz（０ｄB)	ｆ＝４０００Hz（−３ｄＢ）

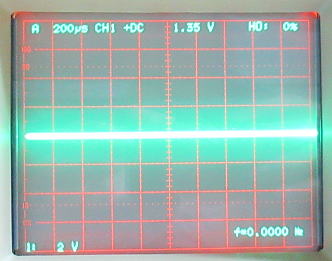

ｆ＝５０００Ｈｚ

周波数範囲を広げましょう！

現状のソフトは２ＷＡＹ用なのですが、カットオフ周波数は２０〜２００００Ｈｚの範囲に限定しています。
通常の２ＷＡＹのクロスオーバ周波数はこの範囲を超えることはありえませんが、ＢＰＦをＬＰＦあるいは
ＨＰＦのような使い方を考えたときに、下限の周波数が２０Ｈｚで上限が２００００Ｈｚというのは、
すこし気がかりです。周波数をもっと拡大することは簡単で、下限については１Ｈｚくらいまで低くすることが
できますが、問題は上限です。ＦＳの１／２までしか設定できません。すなわち４４．１ｋＨｚサンプルなら
２２．０５ｋＨｚ以上は設定できません。ＦＳが96kHzなら48kHz未満まで設定できますが、FSが変更になった
場合には常に上限周波数を変更する必要がでてきます。

そこで、LPFあるいはHPFのように扱うために２０Hz未満あるいは２００００Hzを越える場合は、フィルター
は通過するけど、フィルター係数はスルーになるようにソフトをすこしいじりました。
これで、純粋にLPFあるいはHPFとすることができます。

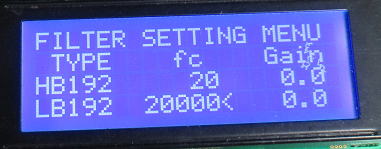

現状のカットオオフの周波数は２０〜２００００Hzまでの範囲になっています。

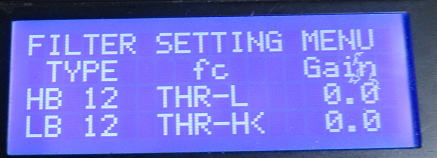

２０Hz未満はTHR-L、２００００Hzを越える場合はTHR-Hとして
フィルター係数をスルーにしました。

これで、DIV5142を超高次でのBPF化することができました。
私の３WAYのシステムだと、DIV5142が３枚必要ですが、案外このほうがスッキリするかもしれません。

INTEGRATION　UNITの必要性

DIV5142をBPFに変更できることは確認できましたが、DIV5142は基本は個別設定なので３WAY用に３枚のDIV5142を
つかったら、それぞれにLCDとスイッチを搭載する必要があります。それではあまりにも大変なので、１つのLCD、SWで
多数毎の基板と接続できるようにINTEGRATION　UNITの必要性がかなり高いように思えてきました

　本来は３WAYあるいは４WAY用に統一したソフトがあれば一番スマートではありますが、DIV5142以外にもDAIやASRC
なんかも接続する可能性も高いので、汎用性の高い方法（INTEGRATION　UNIT）で進めましょう。

（つづく）
