DAC1242-1.5
多パラFN1242Aは実現するか？の巻き ではFN1242Aを３２個もつかったＤＡＣを作ったものだから、
その反動でものすごくシンプルなＤＡＣをつくってみたくて、描いたのがこれです。

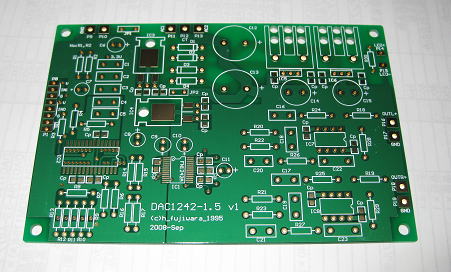

ＦＮ１２４２Ａが１個だけのシンプルDAC。電源回路込みです。
ちょうどメインディッシュでお腹一杯になったので、デザートで締めくくりという感じでしょうか。
とにかく、部品点数を少なくするために、出力もオペアンプを使用します。ただし、サーボ回路が
ないとオフセットが出やすいので、ＤＵALのオペアンプをつかって１回路はサーボ用にしています。
組みたての新兵器？
もらいものですが、ナイフ状の先の半田コテをつかってみました。ＳＳＯＰの半田づけには便利とのことです。
というのも半田が接触する面積が大きいので、表面張力が大きくＳＳＯＰのリードに残った半田をコテ側に
引き寄せる力が大きいのでブリッジがしにくい利点があります。といいつつ、慣れないとうまくコテがリードに
対して平行にあたらないので、ちょっと最初は苦戦しました。でも、このタイプのコテも１つあると便利です。

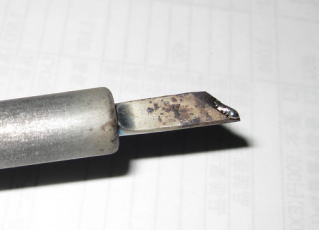

ナイフ状のコテ先。SSOPの半田付けに便利です。
あっという間に組み立て完了！
部品点数も少ないので、あっという間に完了です。平滑コンデンサは大容量のものをつかいたかったのですが、
手持ちの関係で１０００ｕＦのものを使用しました。ここには４７００ｕＦくらい欲しいところです。
まあ、１０００ｕＦでも問題ありませんが・・・・

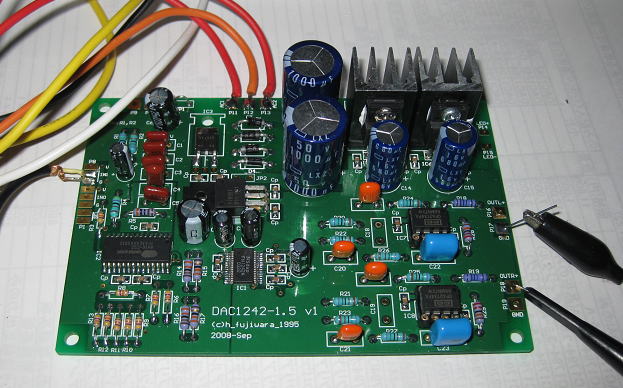

まずは動作確認しておきましょう。
無事動作しました。といっても、あまり間違える要素が無いほどシンプルなものです。
でも、油断大敵かな・・・・
動作確認を終えてＤＡＣ１２４２−１．５

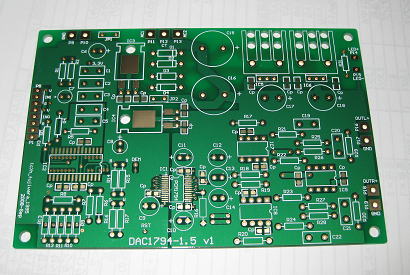

DAC1794-1.5
もう１つのお手軽ＤＡＣはPCM1794をつかったものです。いつもはＰＣＭ１７９４をモノラルモードでつかいますが、
今回はステレオモードでつかっています。そのため、使用するＰＣＭ１７９４も１個で済みます。
DAC1242-1.5との違いはＤＡＣとその後のアナログ回路だけです。こちらはIV回路が４回路必要なので、
ＤＵＡＬのオペアンプを２個つかって、差動合成についてはこちらもＤＵＡＬのオペアンプをつかって１つで
ステレオ分の差動合成をしています。
DAC1242-1.5と見かけはほとんどかわりません。
こちらも組み立てはチョイチョイとあっという間に完成です。
動作確認をしておきますが、こちらも問題なしです。

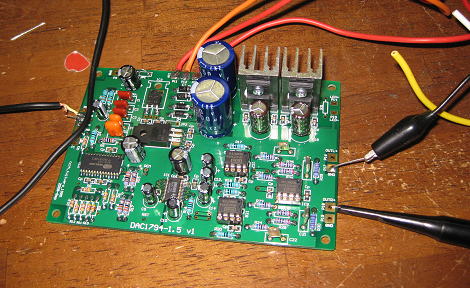

動作確認の様子。
動作確認の為にインパルス信号をいれてみました。
出力信号
１０００ｕＦのコンデンサでは容量少ないかな？

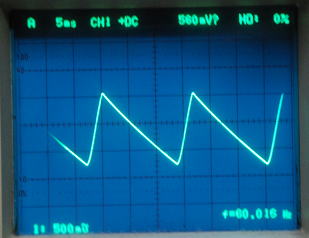

こちらも平滑コンデンサは１０００ｕＦをつかいましたが、どの程度のリップルが乗っているか測定しておきましょう。
１つ目はＣＴ付きをトランスを接続した場合ですが、リップルは５００ｍＶ程度です（リップル周波数は１２０Ｈｚ）。
２つは、単１出力のトランスをつかった場合（半波整流）ですが、こちらは約1.3V程度のリップルがありました
（リップル周波数は60Hz)。トランスの電圧が高ければ、電圧レギュレータでこれらのリップルは−６０ｄＢ程度に
圧縮されるので、とくに問題にはなりませんが、気分的にはもう少し容量の大きなコンデンサをつかった方が
よいかもしれません。
完成写真をパチリ！

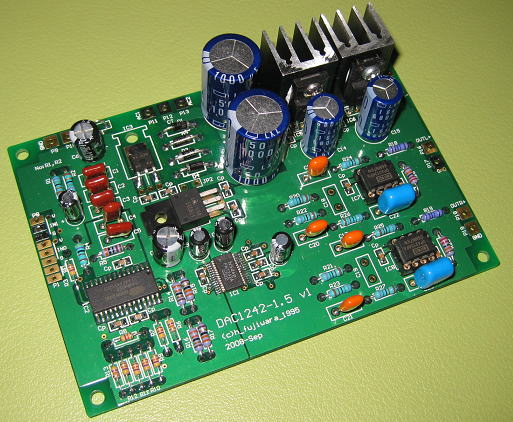

ＤＡＣ１２４２−１．５の全景

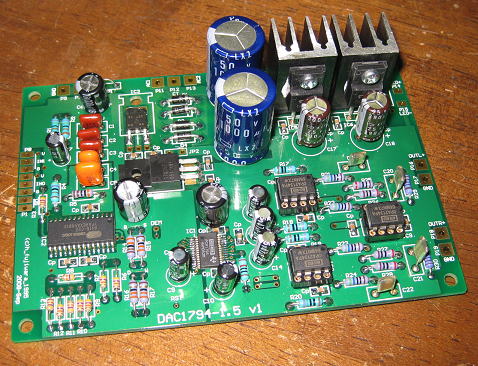

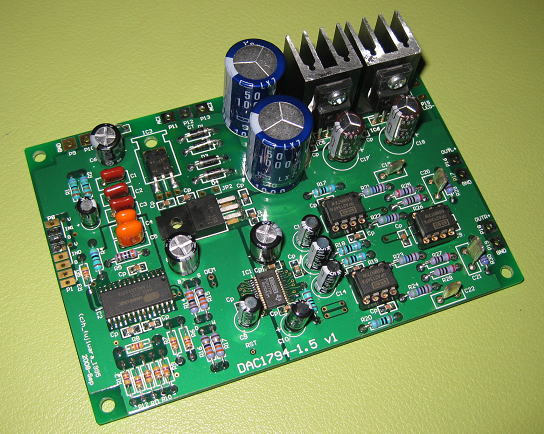

ＤＡＣ１７９４−１．５の全景
たまには、こんな簡単なDACもいいものです。
