いつもつかっているDAIはCS8416が多いですが、なにやらWM8804/WM8805が噂になっています。
たまには違うDAIをつかってみてみるのも面白そうなので、WM8805を買ってみました。
なぜWM8805にしたかというとデータシートをみて8ch入力が可能なようなので、こちらの方が便利そうです。

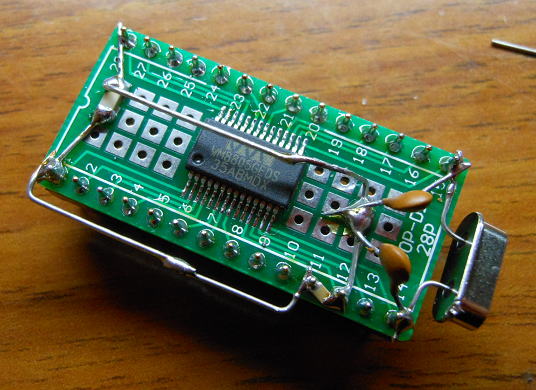

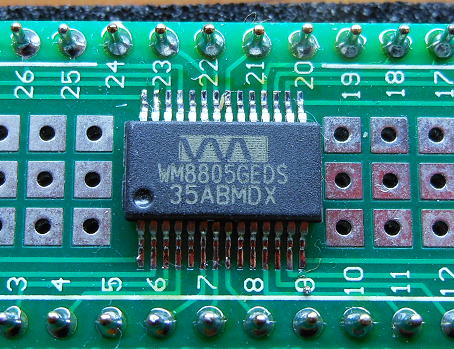

W8805を買ってみました。ついでに変換基板に実装！
つかってみよう！
さっそく動かしてみましょう。変換基板には必要な水晶やパスコンなどを実装しました。
WM8805も多彩な機能をもっているので、それをフルに使うにはソフトウエアモードが必要です。
周辺回路を変換基板に実装しました。
ソフトコントロール？
さて、ソフトコントロールは2wireモードにします。いわゆるI2C制御です。
簡単にPICとつないで、簡単にソフトを組み込んで動かしてみましたが、うまく動きません。

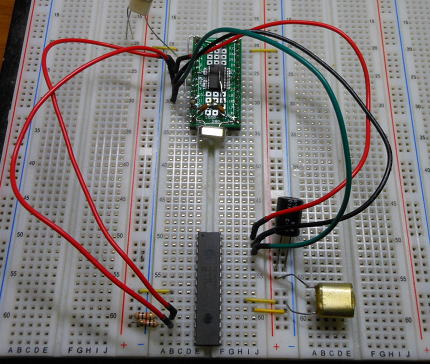

まずはPICとつないで動作確認。動かないな〜
たぶんソフトの設定値が悪いのかな？とおもいつつ、設定するレジスターはたくさんあるので、

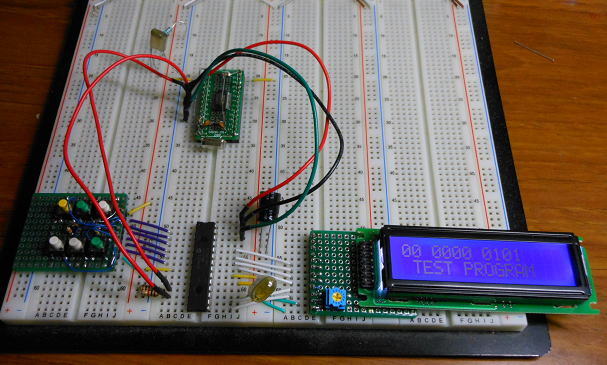

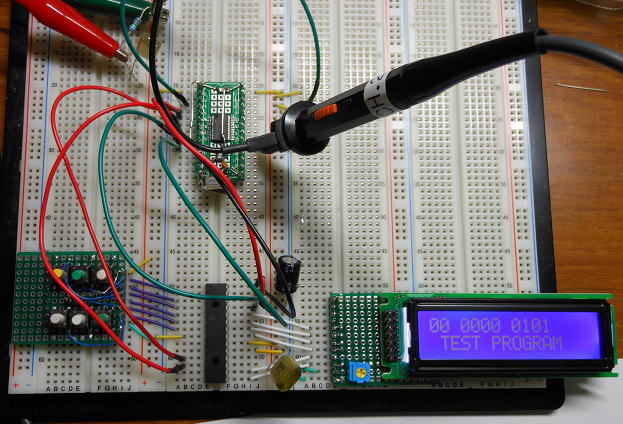

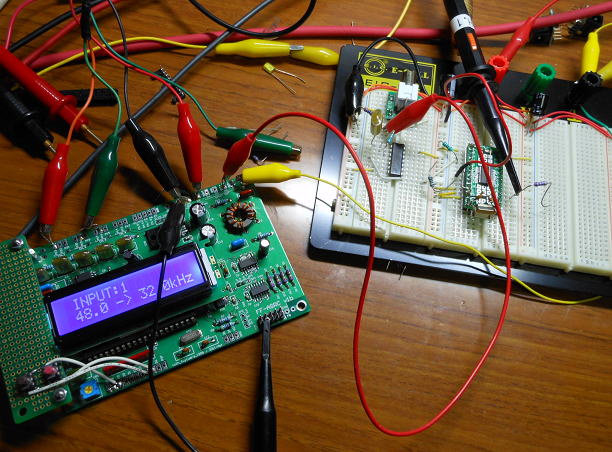

下図のような制御スイッチと書き込み内容の確認LCDを取り付けました。
I2Cエラーも出ないので、正常にICにはデータの書き込みがされているようですが、
なぜかうまく動きません。
どうやらICからの読み出しが問題かな？といっても、R0〜R2の内容は問題なく読み取れるのですが、
R3〜R30の読み取りがおかしいです（すべて００の値）。
まだまだ動かないな〜
ひょっとしてICが壊れてる？
ひょっとしてICが壊れている可能もありますが、気分を変えてＨ／Ｗモードで動かしてみることにしました。
すると、問題なくあっさり動き出しました。
ソフトの設定方法に問題があるのかな？もうちょっとよく調べてみましょう。

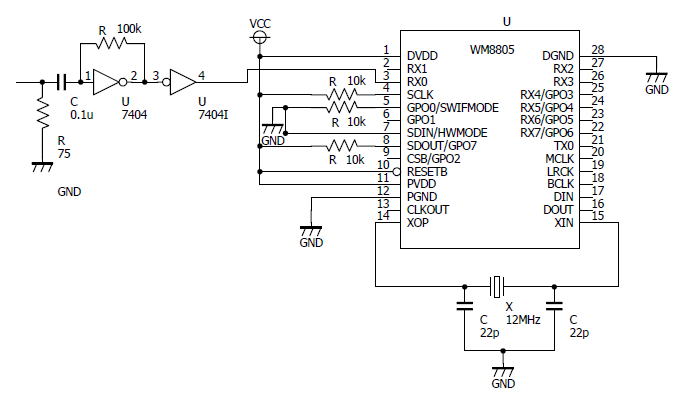

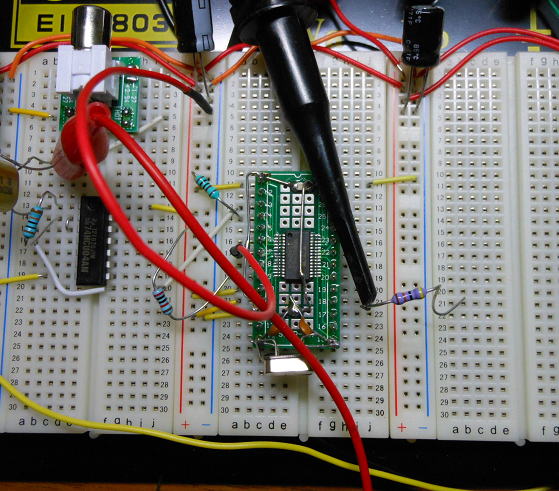

Ｈ／Ｗで動作確認。

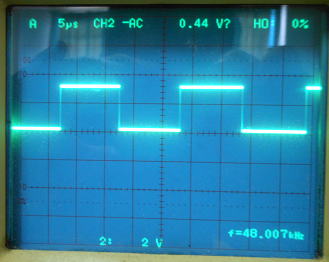

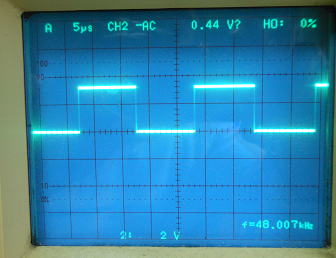

Ｈ／Ｗモードでは問題なく動作しました。写真は48kHzのLRクロックです。
ソフトモードで動きだしました。
どうやら勘違いがあったようです。よくマニュアルを見ると、すべてのレジスターは読み出しできるわけではなく、
リード指定のあるものしか読み出せないようです。
ソフトモードで動き出しました・・・が？
あれ？
周波数出力がおかしいな〜？ 48,96,192kHzはいいのですが、
44.1kHzシリーズの周波数がおかしいようです。まだまだソフトの設定がおかしいようです。

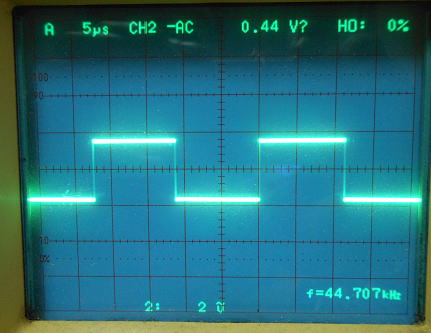

48ｋHzは問題なし。 44.1ｋHzは出力周波数がちょっと変？

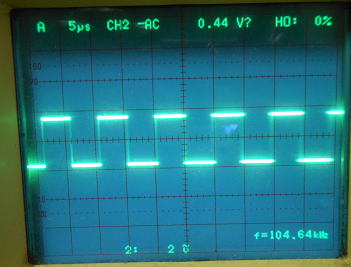

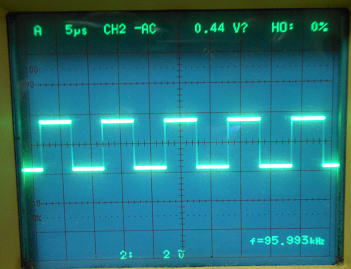

96ｋHzは問題なし。 88.2ｋHzは出力周波数がちょっと変？
もっとマニュアルを読まないとだめですね。
だいぶわかってきました。
まだまだ、読み足りないところはありますが、192kHzまで問題なく動作するようになりました。

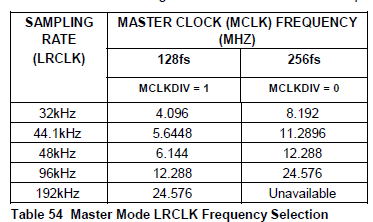

PLLの定数設定がまずかったようです。

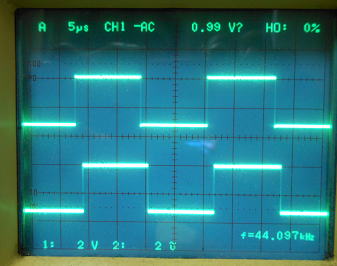

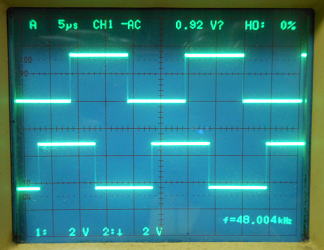

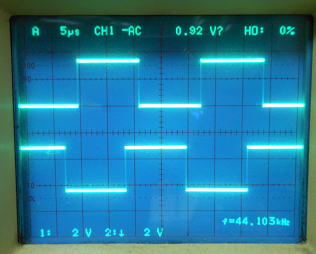

44.1ｋHz 48ｋHz

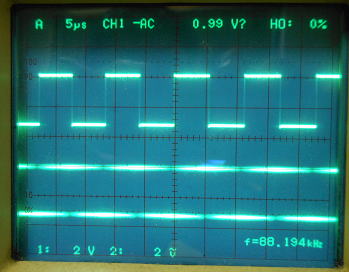

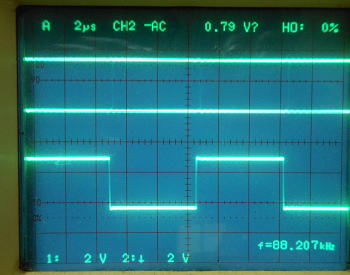

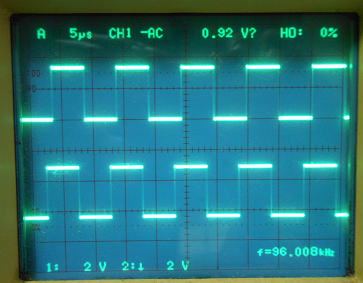

88.2ｋHz 96ｋHz

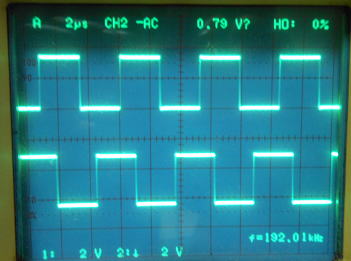

176.4ｋHz 192ｋHz

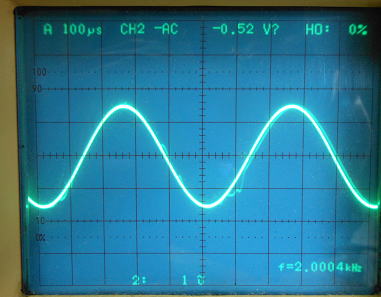

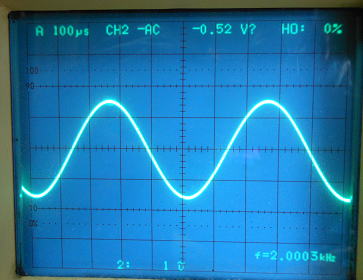

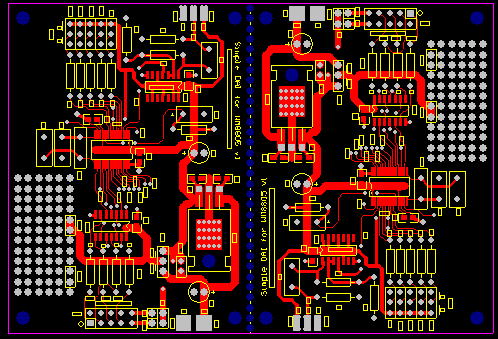

DACにつないでみよう！
接続の構成はＰＣ→ＤＡＣ2707→（同軸）→ＡＳＲC→（同軸）→ＷＭ8805→（ＰＣＭ）→ＤＡＣ1242-5
