趣味と小遣い稼ぎでオーディオ機器の修理をやっているのですが、修理したアンプは
必ずリファレンスとしているアンプとの比較試聴を行います。
比較を正確に行うには音量を合わせておいて試聴位置で瞬時に切り換える必要がある
のですが、ＢＴＬアンプが接続できてリモコンが使える切換器はＦＸ ＡＵＤＩＯのＰＷ－６Ｊ
しかなく、これを２台直列にしてアンプ２台とスピーカー２台を切り換えていました。
しかし、切換器２台が直列になって４個のリレー接点を経由することと、５０ｍΩ強の端子間
通過抵抗の影響が気になっていました。
いずれ自作と思いながらも１年半ほどが経過したある日、リモコン対応６ｃｈセレクター基板
の頒布を見つけ、早速３台分を手配して組み立ててみました。

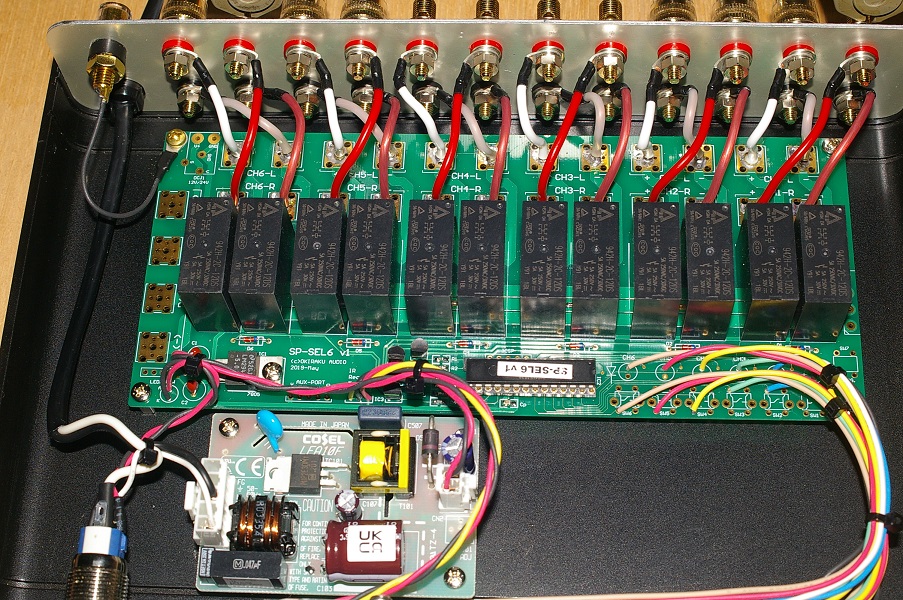

ケースはタカチのＵＣ２６－５－１８ＢＢです。電源はコーセルのＬＦＡ－１０Ｆ－１２（１２Ｖ０．９Ａ）、

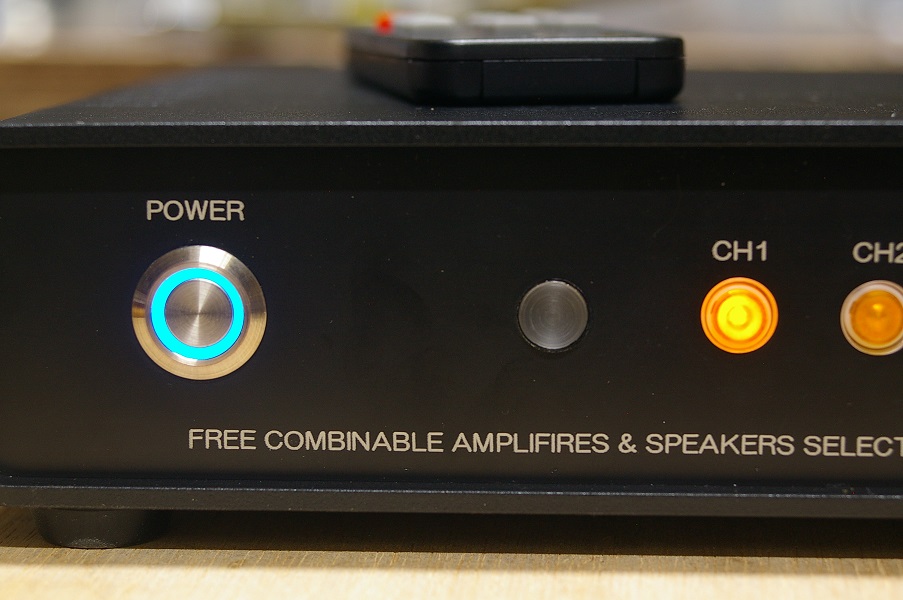

ＳＷはＡｍａｚｏｎで購入した○国製の照光型ですが、明らかにＯＭＲＯＮ Ｂ３Ｗ（製造中止品）

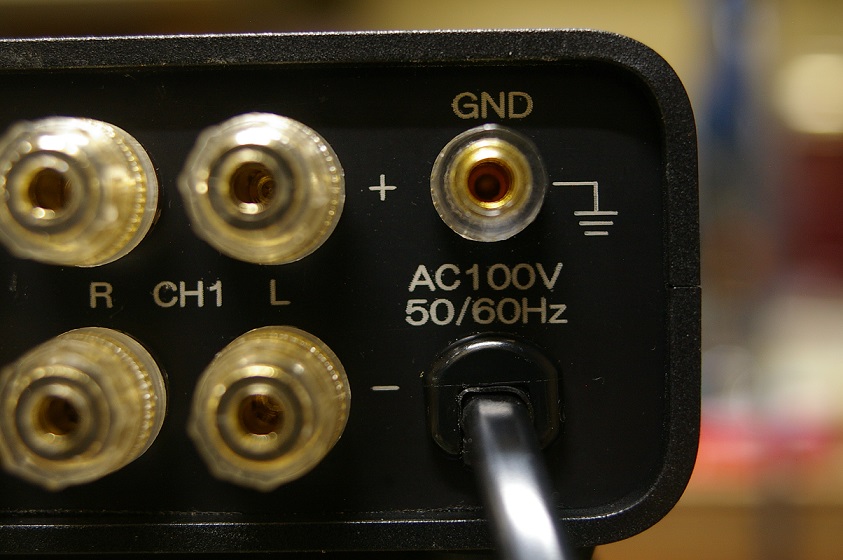

のパクリ品です。（ボタンはバリだらけの○国品質です。）入出力端子も安価な○国製ですが、
端子とスプリングワッシャ、ナットが鉄の金メッキなので捨て、ＪＩＳの圧着端子と真鍮のＳＷ
及びナットに変えています。
パネルは黒塗装されたアルミなのでレーザー彫刻機を使って文字を入れました。（アルミは
反射率が高いためそのままではレーザー彫刻できません）
リレーは全部で３６個必要ですが￥１５０の９４２Ｈは不安です。だめならＯＭＲＯＮのＧ２Ｒか

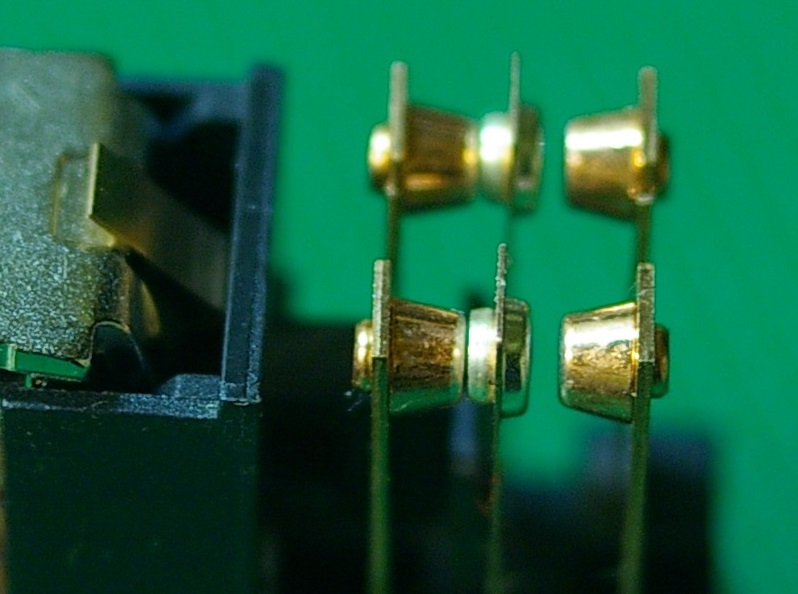

松下のＡＪＷにすればと、・・・取り敢えず秋月から９４２Ｈを１４個購入して１個分解してみました。
期待？に反して以外としっかりした接点で接触抵抗は７～８ｍΩ、繰り返しのＯＮ／ＯＦＦでも
抵抗値は安定していました。残り２台分の２４個を購入して調べたところ、７～８ｍΩで大丈夫でした。
今後どう変化するかわかりませんが、当面は問題なく使えそうです。

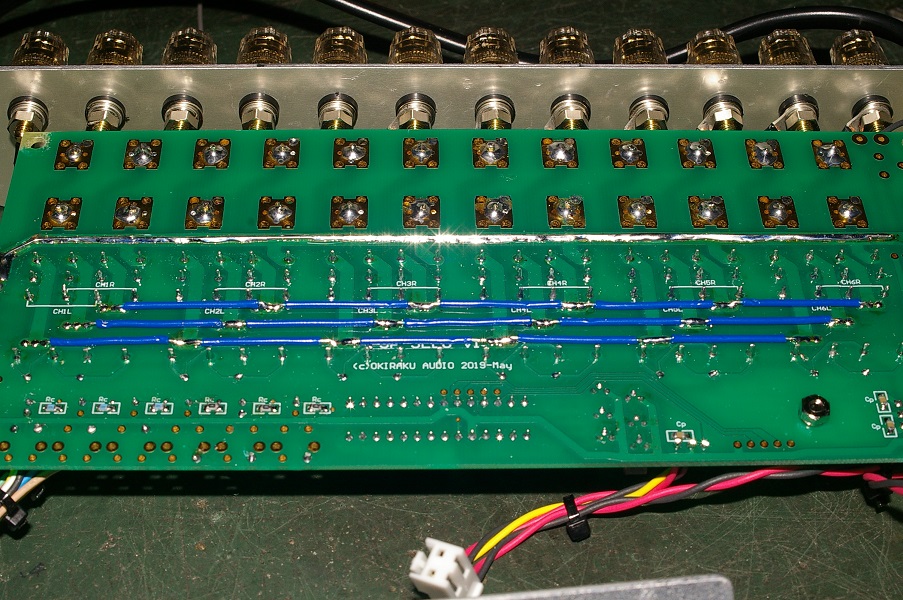

完成時の端子間通過抵抗はｃｈ１－ｃｈ６間が３２ｍΩ、ｃｈ３－ｃｈ４間が２４ｍΩでちょっと差が
あるのでφ０．６５の単線で裏打ちした結果、同２６ｍΩと２３ｍΩになりました。

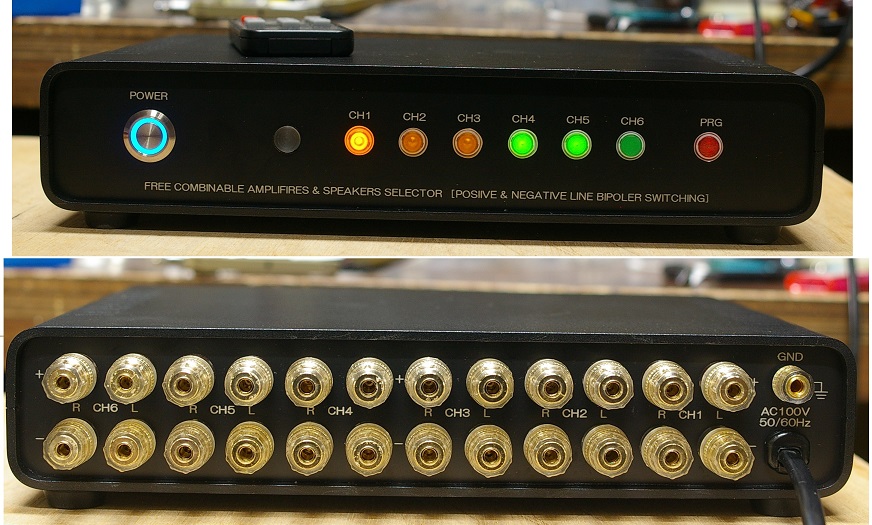

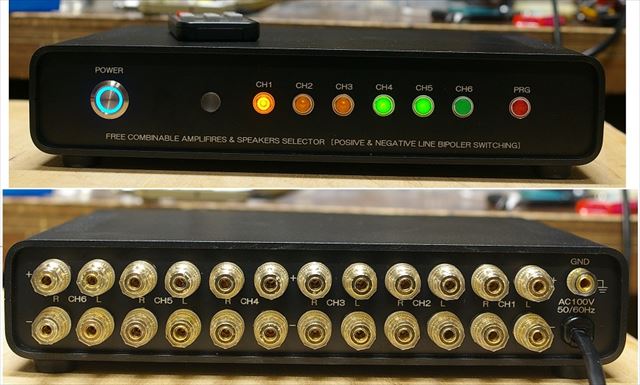

フロントパネルＳＷと裏面パネルの端子配列を正面から見て左からｃｈ１・ｃｈ２・・にしてありますので、
プログラム設定のアンプ定義がＳＷ６、リモコン学習がＳＷ５、リモコン有無がＳＷ４になっています。
リモコンはａｉｔｅｎｄｏのＫＥＹＥＳ３８Ｋ０１が小さくて￥２１８と安いのですが、在庫切れだったので
ＰＷ－６Ｊ用（￥１１６０）のものを別途購入しました。
今のままでも大きな不便はありませんが、出来ればということで改善点を記しておきます。
① スピーカー選択の排他制御
アンプの排他制御は必然ですが、スピーカーも排他的使用が殆どでしょうし、昨今のスピーカーは
６Ωが主流なので２台並列の３Ωは不安があります。排他制御と非排他制御を設定で変更できれ
ば良いと思います。（ＰＲＧ－ｃｈ４で非排他時ランプ点灯等）
② チャタリング吸収時間
ＳＷのチャタリング吸収時間が短いようでオルタネートが飛ぶことがあります。一般的にタクトスイッチ
はチャタリングが長くなる傾向にあるので２度読み照合間隔は１０ｍＳ程度必要と思われます。

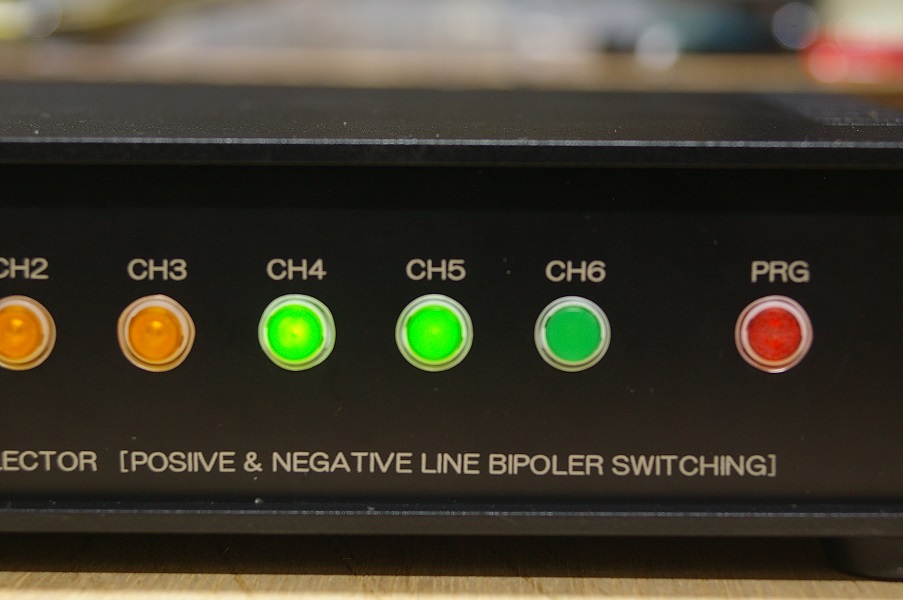

③ プログラム時のランプ
設定時にランプが点灯した方が迷わなくて分かり易いと思います。
とのことです。色々とアドバイスありがとうございます。
低ON抵抗を狙うならすべてMOSFETにする手もありかな～と思ったりですが、
BTL対応までしたら、超お財布に厳しそうです。
