シンプル電源基板の製作メモ

基板外観

非常にシンプルな基板ですので、回路図等は省略します。

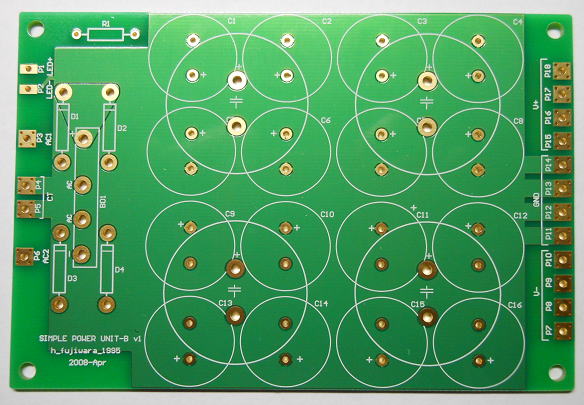

１．部品面
整流ダイオードはBD1あるいはD1-D4を実装します。
コンデンサはリードタイプあるいはブロックタイプを実装します。

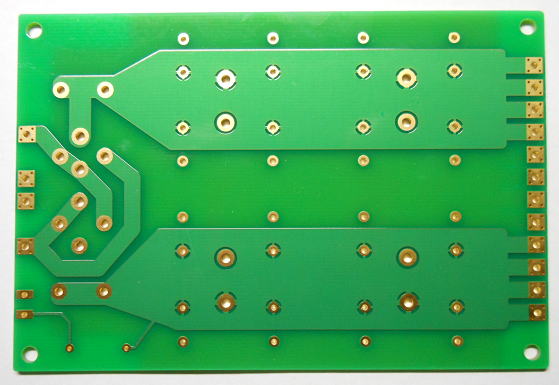

２.半田面
リードタイプのコンデンサを実装する場合はとくにジャンパ等は必要ありません。

ブロックタイプのコンデンサを実装する場合は、下記をジャンパーください。

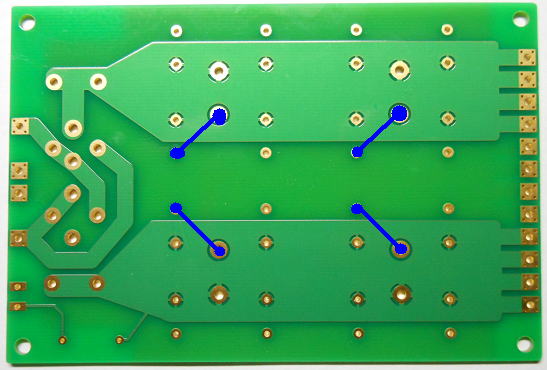

ブロックタイプのコンデンサを実装した場合のジャンパー箇所
