TPA3118というDクラスアンプICをつかったアンプは、小部品点数で必要十分なパワーが得られるので
重宝してつかっています。ちょうど、サブシステムのアンプにつかっているのですが、この検討のときに、
すこし悩まされたのが電源です。どうも、スイッチング電源をつかうと、すこしノイズがでてきます。
何が原因かよくわからなかったのですが、そのときは音だしを優先するために、結局のところ
トランスによるシリーズ電源に落ち着きました。
すこし、時間ができたので、スイッチング電源との相性を確認です。
最終的には24Vのスイッチング電源をつかって、十分にTPA3118の能力を発揮させたいと思っています。

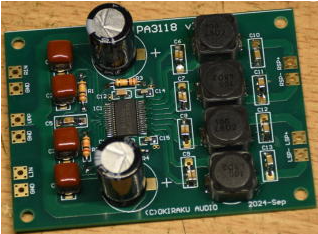

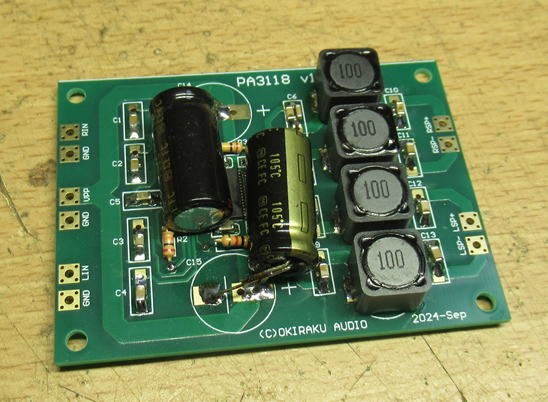

以前に作成したTPA3118をつかった基板です。
サブシステムも４WAYマルチなので、PA3118基板を４枚つかっています。
このサイズで収まるのはＤクラスアンプならではの長所です。
秋月に10uHのインダクターがない？
新規にPA3118を作ろうかと思い、秋月で10uHのインダクターを購入しようとしましたが、
どうやらラインアンプから消えています。以前は２種類ほどあったのになあ〜。

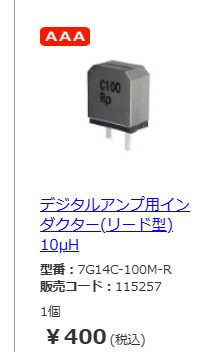

現在ある10uHは１種類のみで、ちょっと形状が大きいです。大きい分、容量は大きいようですが、
サイズだけでなく値段も高いです。１個４００円はつらいなあ〜。４個買うと１６００円だし、
最終的には4ch分で16個になると６４００円だなあ〜。
秋月に10uHはこれしかないようです。
ということもあり、ALIで安価なインダクターを探してみることに。

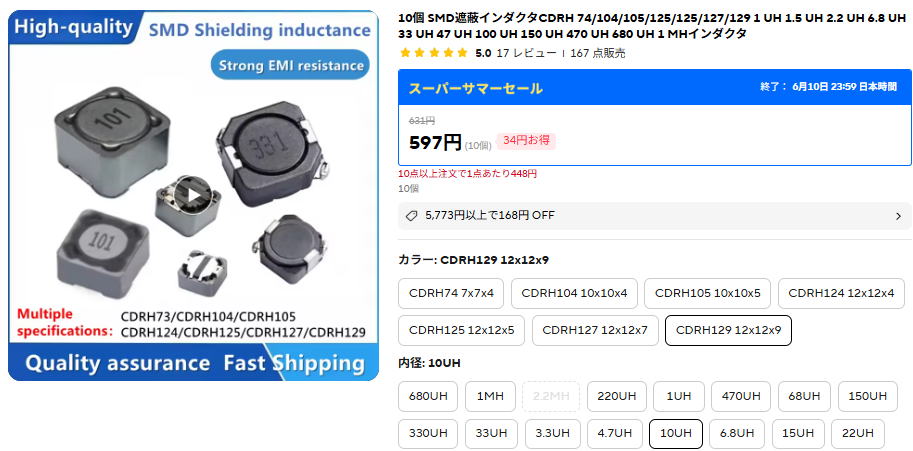

１０個で６００円ほどで買えそうです。１０個単位の購入なので、最終的に基板4枚分用に２０個購入です。
ただ、1500円以上購入しないと送料が無料にならないので、TPA31118をつかった出来合いの基板も購入です。
ああ、こうやってまだ部品箱の肥しが増えていくんだろうなあ〜。
一番大きなCHRH129という10uHのインダクターを購入です。

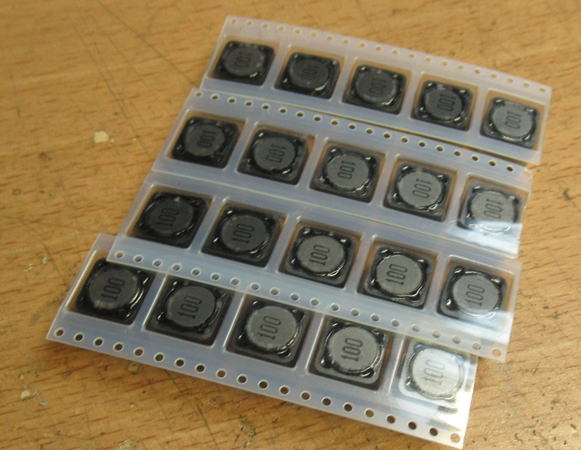

インダクターが到着です。

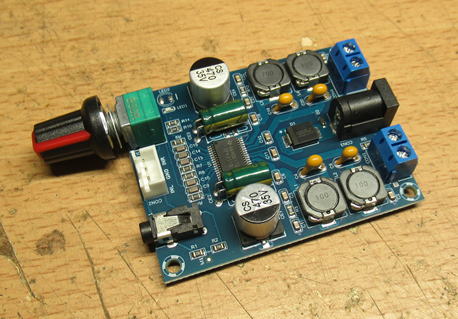

ついでに出来合いのTPA31118基板も購入です。これも６００円くらいでした。
結構でかい！

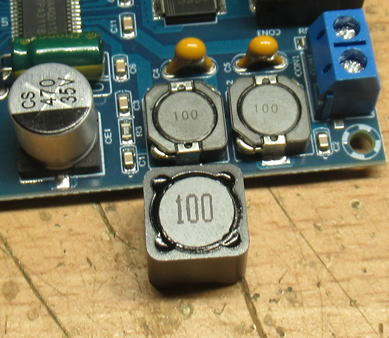

到着したCHRH129のインダクターですが結構大きいです。
出来合いのインダクターの３倍くらいありそうです。
出来合いのものはサイズ的にCHRH104サイズな感じです（10x10x4mm)。
出来合いの基板のインダクタ−よりかなり大きいです。

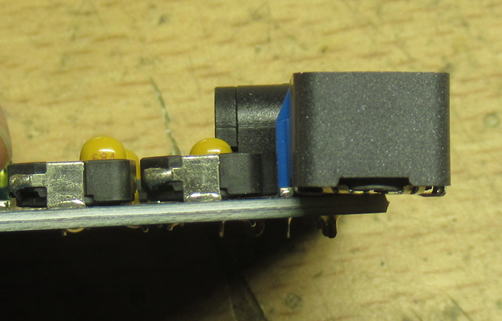

高さも倍以上あります。
実装してみましょう

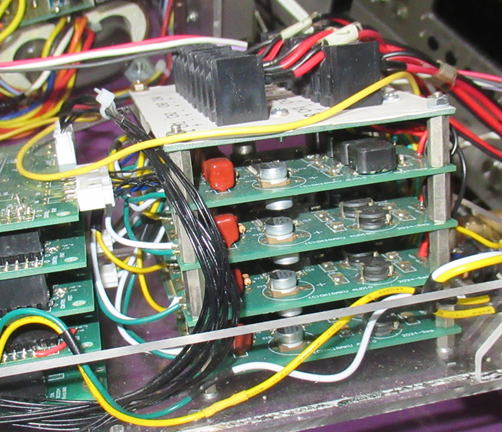

さっそく基板を組み立てです。最終的には４枚を積み重ねる形になるので、
電解コンデンサも横に寝かせています。

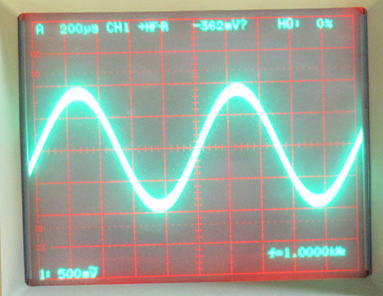

組み立て後は念のため、動作確認です。ゲインが設定値の26dBになっていることもチェックです。
Dクラスアンプなので、出力にすこしキャリアがのっかっています。

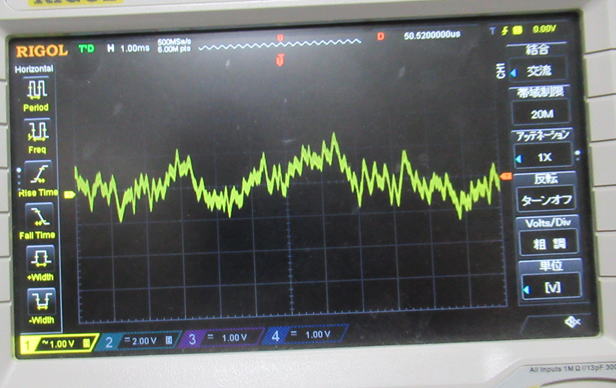

キャリア周波数をみると、およそ500kHzのようです

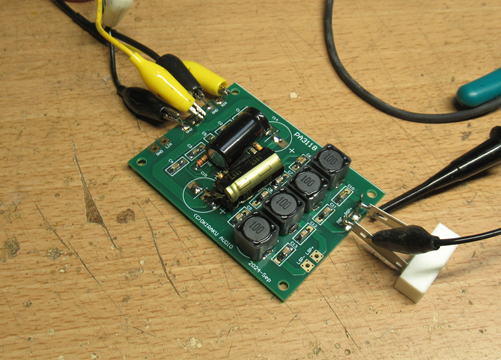

１枚PA3118を組み立てです。コンデンサは560uFのものをつかいました。
念のため、動作確認です。
動作は問題ないようです。
PWM周波数はおよそ500kHzくらいのようです。
スピーカにつないでチェックしてみましょう！ 2026.6.7
以前に使用してノイズがでるな〜と思ったACアダプタをつかって、まずは再現実験です。

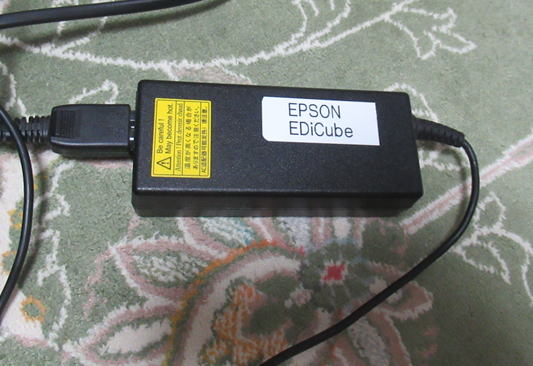

大昔のノートPC用のACアダプタです。

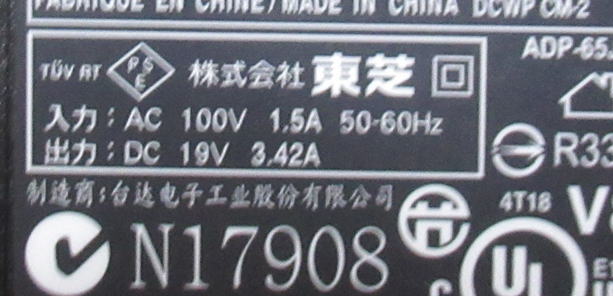

出力は19Vですので、TPA3118をつかうにはちょうどいい電圧です。

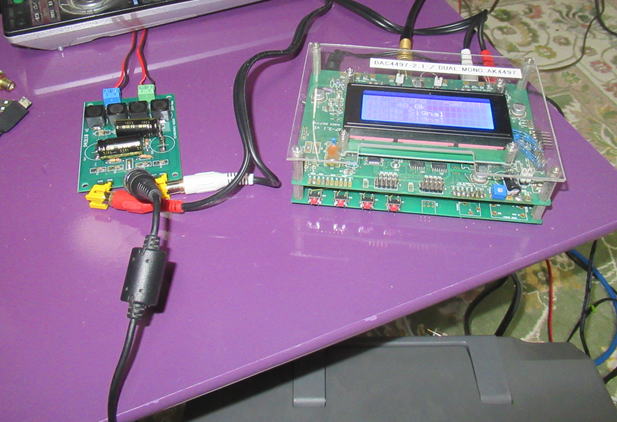

出力制御ができるDAC（DAC4497-2.1)に接続して鳴らしてみましょう。

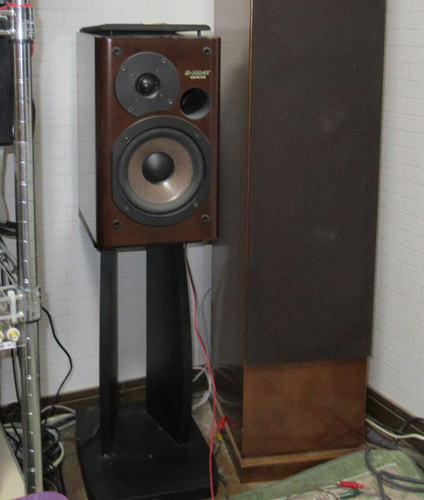

接続するスピーカはONKYOのD202AX（16cmの2WAY）です。
あれ？全然ノイズでないぞ？
以前は、なんか同期のずれたときのFMラジオのような変則的なノイズがでていましたが、
今回の接続では全然ノイズがでません。ものすごくクリアーな音がでています。
あれ、基板単体の試験ではだめなのかなあ？ケースにくみ上げたときの配線とかの影響なのかなあ〜?
しかし、久しぶりに聞くD202AXって、ものすごく端正な音に聞こえます。バランスもよさそう。
ただ、低音をかなり増強している４WAYに聞きなれている耳には、すこし物足りないです。
ズシーンとした腹に響く低音がほしいところです。
まあ、スピーカについては今回の目的とは関係ないので、これはこれでよしとします。
念のために、すこし波形も観測です。

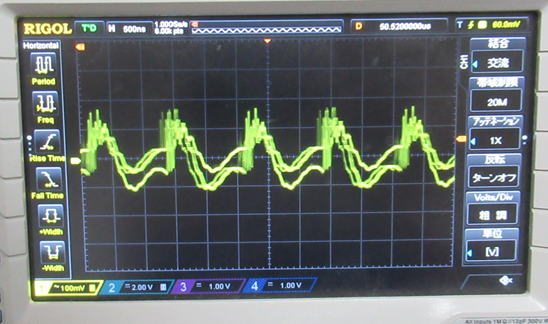

電源ラインの変動です。800kHzくらいで200mV程度の変動が観測できます。

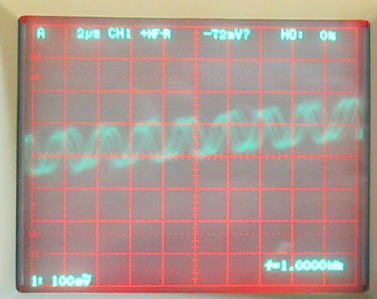

こちらはスピーカに加わっている電圧です。普通に聞いているときの電圧振幅は1〜２V程度です。

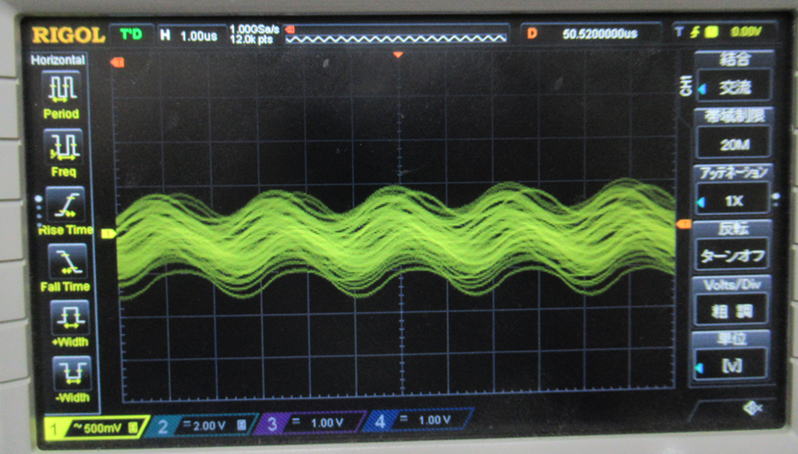

スピーカに加わっているキャリアをみると約500kHzです。これは、抵抗負荷時とかわりありません。
キャリアの振幅は100mV程度でしょうか。すくなくともこの周波数なので聞こえません。
ちなみに、小一時間ほど音楽を鳴らしていましたが、アンプ基板のインダクターはほんのり暖かくなっていました。
さてさて、ノイズを再現するためにどうするかな？ノイズなんて出ないことに越したことはありませんが、
過去の事例が再現できないのは気持ち悪いです。
（つづく）
