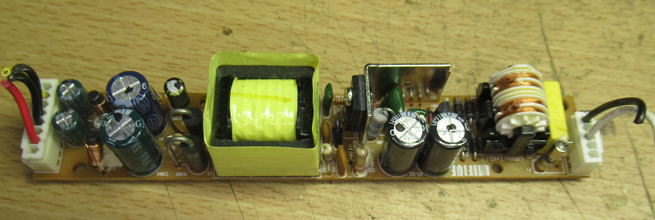

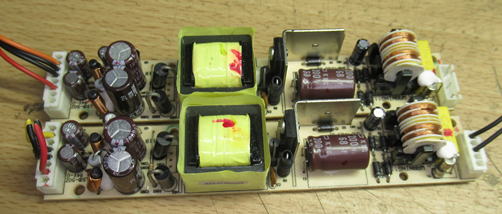

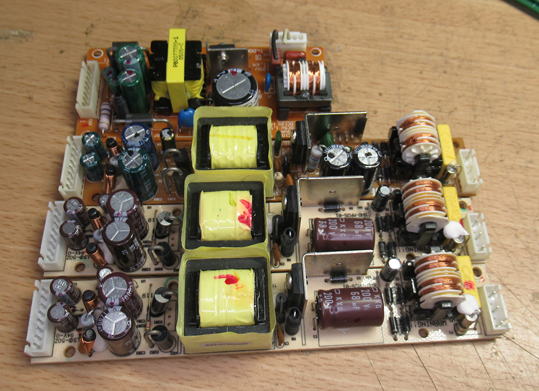

年末に４個のSW電源をケース付きHDDから回収しました。
コネクタ配列はどれも同じ
コネクタを見てみると、どうやらすべて同じ配列のようです。
そしてコネクタはXHタイプです。圧着コネクタなどは手元にあるので、便利に使えそうです。

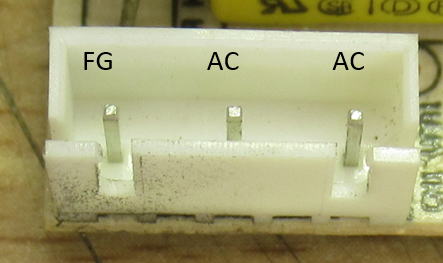

AC100V入力。XHの5Pinタイプが使われています。

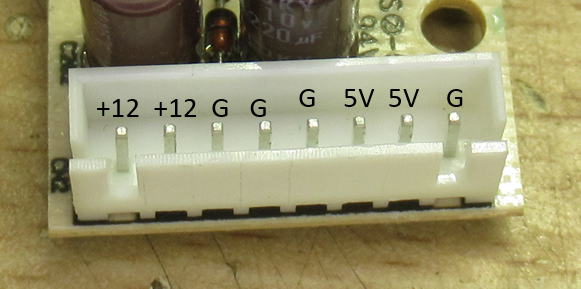

DC出力。XHの8Pinタイプが使われています。
容量は？
これって、どのくらいの容量があるのだろう？

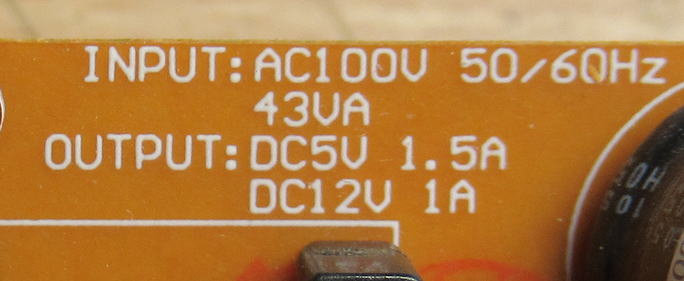

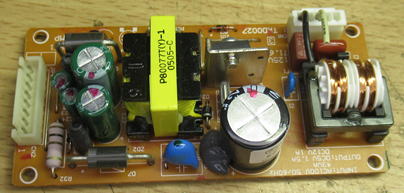

基板をみると、一つだけ記載がありました。DC５Vが1.5A、DC12Vが1Aのようです。
3.5インチHDDはこれくらいで十分なのでしょう。となると、他の電源もこのくらいの容量はありそうです。
１個の電源だけ出力容量の記載がありました。
HDDの記載は？

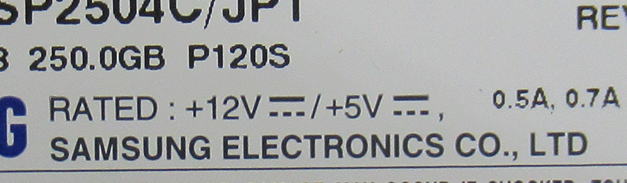

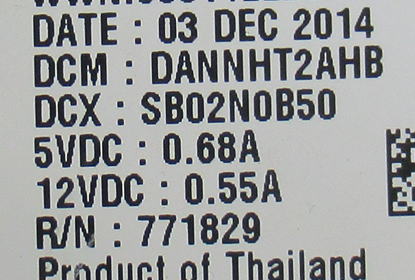

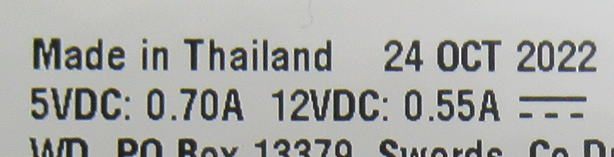

念のため、HDDのラベルも知らべてみました。
調べた範囲では5Vが0.5A〜0.75A、12Vが0.55A〜0.75Aでした。
となると、電源としてはすくなくとも5V1A、12V1Aはありそうな感じです。
これはかなり新しいHDDでした。ケーブルTVからオマケでもらったけど、不要なので解体しました。
IDE（ATA）ドライブは大食らい？
さきにラベルで必要電源をしらべたHDDはすべてSATAですが、
かなり古いですが、IDE（ATA）のHDDもあったので、電源容量をみると１２Vがかなり大きいです。
まあ、これは今回のSW電源についていたものではないですし、２０年以上も前のものですから、
その間にかなりモータや駆動回路が進化したということなのででしょう。
しかし、いまさらIDEのHDDなんてどうやって読みだせばいいだろう？
まあ、大したデータは入ってないとは思いますが・・・・・。ちょっと心配。

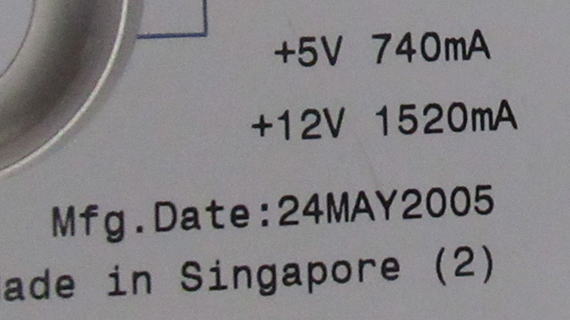

IDE（ATA）のドライブは5V740mA、12V1520mAとかなり大きいです。往年の機器は大喰らいだなあ〜。
出力電圧を確認しておきましょう！

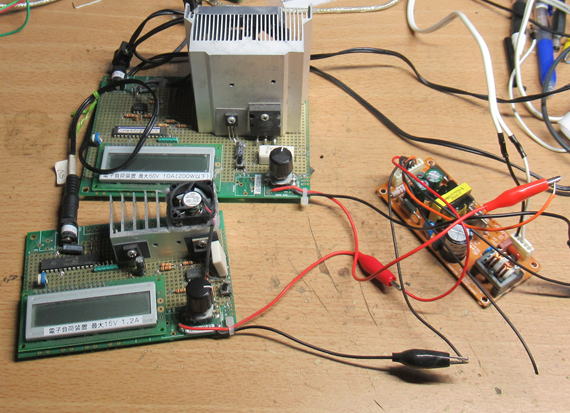

回収した電源について、5V1.5Aと12V1Aの負荷をかけたときの電圧を確認しておきましょう。
測定結果は下記の通りになりました。配線長があるので多少は電圧降下がありますがそれは無視です。
