ちょっとTea Time!? uPD6376を動かしてみる【備忘録】　2025.5.8

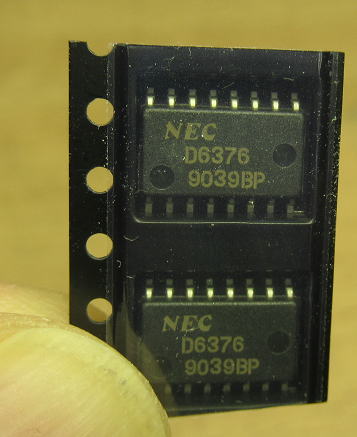

パーツケースの中を整理していたら、こんなDACが見つかりました。
NECの１6ビットのDACです。
おそらく、面白そうだからかってみたものの、そのまま放置していたのでしょう。
折角なので、調べてみましょう。

こんなDACがありました。

この紙切れが入っていたので、どうやら秋月で購入したもののようです。
すでに、いまでは商品リストからはなくなっています。

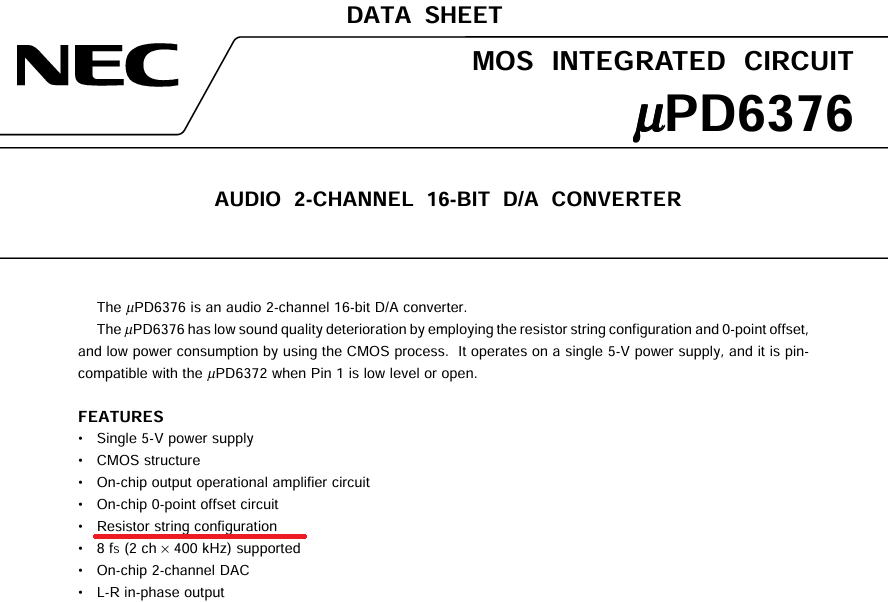

データシートを探してみてみると、Resister String Configurationとなっているので、おそらくはいまでは珍しいR-2R型のDACと思われます。
さらにDAC単体であり、ディジタルフィルタもありません。となると、これを単独でうごかすのは恐らくないでしょう。

いまでは珍しいR-2R方式だと思われます。データシート：upd6376.pdf

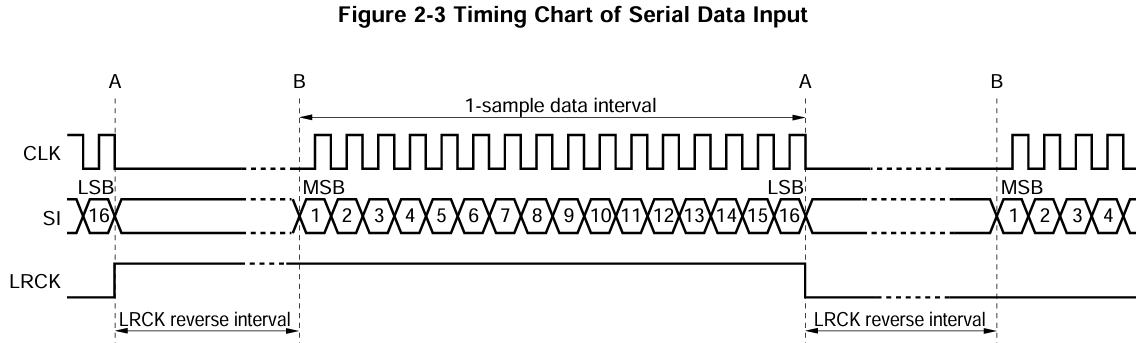

この素子単体をオーディオ用DACとして使う場合は、右詰め16Bitフォーマットであれば動作しそうです。
いまでは懐かしいNOSDAC（オーバサンプリング無し）として使えるでしょうか。まあ、それも今ではないでしょう。

ただ、デルタΣ方式ではないこともあり、いわゆる汎用のＤＡＣとしてはつかえそうです。

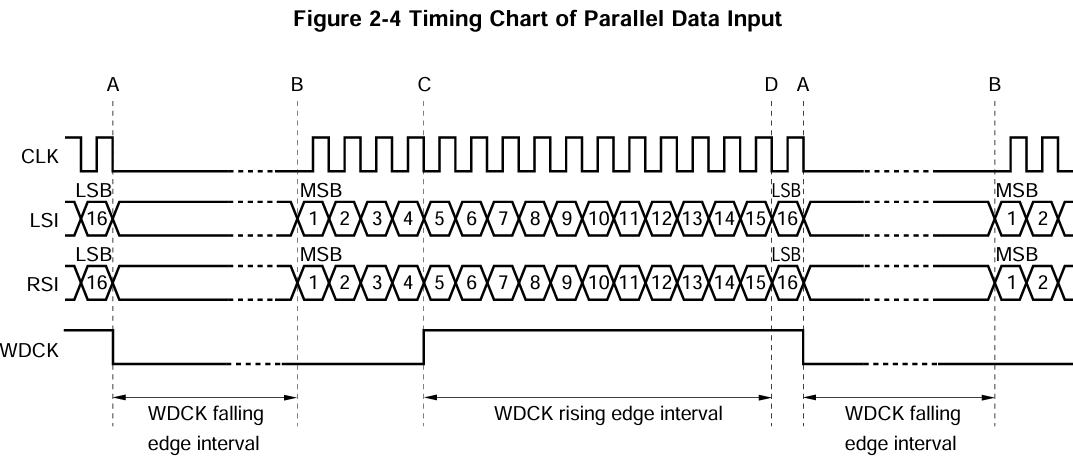

それに便利なように、このuPD6376ではパラレル入力というものが用意されています。
これは、Ｌ，Ｒ信号を時分割で送信するのではなく、同時に送り込むものです。
こうすることによって、より高速に出力を得ることができます。

オーディオ用として使うには、右詰め16Bitフォーマットに限定されてしまいます。

L,Rのパラレル入力もできるのでDACとしてつかうならこちらの方が高速な出力が可能です。

動かしてみましょう！

夜も遅いけど、動作確認程度にうごかすには時間もかからないでしょうから、

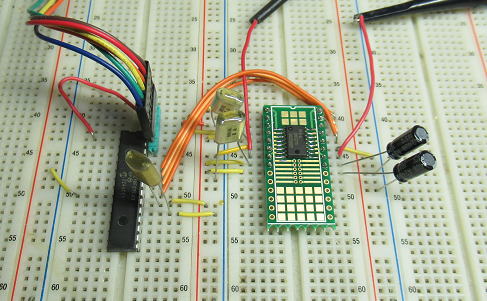

早速ブレッドボードに実装です。

簡単にＰＩＣにつないで動かしてみることにしました。

動作プログラムは下記のような感じです。太字がＤＡＣのアクセスのサブルーチンです。

//
// uPD6376動作テスト
//
#include "18F27Q43.H"
#fuses RSTOSC_HFINTRC_64MHZ,PROTECT,NOMCLR,NOLVP
#use delay(internal=64MHz)
#use fast_io(A)
#use fast_io(B)
#use fast_io(C)

#
#define CLK PIN_B0
#define LSI PIN_B1
#define RSI PIN_B2
#define WDCK PIN_B3

void io_select()
{
　output_drive(CLK);output_low(CLK);
　output_drive(LSI);
　output_drive(RSI);
　output_drive(WDCK);output_low(WDCK);
}

void da_out(int16 ldata,int16 rdata)
{
　int i;
　int16 j;

　j=0x8000;
　for(i=0;i<16;i++){
　　if(j&ldata) output_high(LSI); else output_low(LSI);
　　if(j&rdata) output_high(RSI); else output_low(RSI);
　　output_high(CLK);
　　output_low(CLK);
　　j = j >> 1;
　　if(i==3) output_high(WDCK);
　}
　output_low(WDCK);
}

void main()
{
　setup_oscillator(OSC_HFINTRC_64MHZ); // slow starf
　io_select();
　while(1){
　　da_out(0x0000,0x0000);
　　da_out(0x7fff,0x2000);
　　da_out(0x8000,0x4000);
　　da_out(0x0000,0x6000);
　}
}

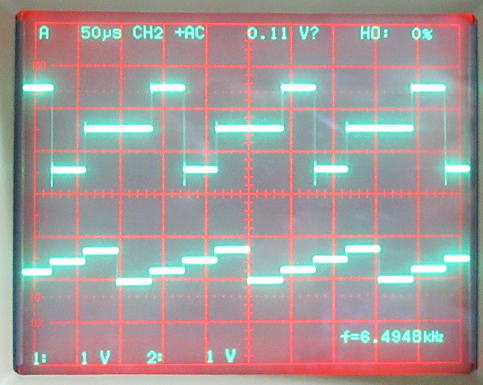

問題なく、出力が得られました。64MHzでPICを動かして、およそ40usでDAC出力が得られる感じです。
あまり高速ではありませんが、出力電圧を変えたい用途などにはいいでしょう。

およそ40us程度の間隔でDAC出力ができそうです。

まあ、こういったDACが部品箱にありますよ～という備忘録でした。

（おしまい）
