ちょっとTea Time!? オシロプローブの憂鬱。違いあるの？　2025.1.14

オシロは新品や中古を何台か買っていますが（もちろん中古が多いです）、古いものや使いにくいものは捨てています。
ただプローブについてはとっておいてあるのですが、プローブの違いってどのくらいあるのか調べてみました。

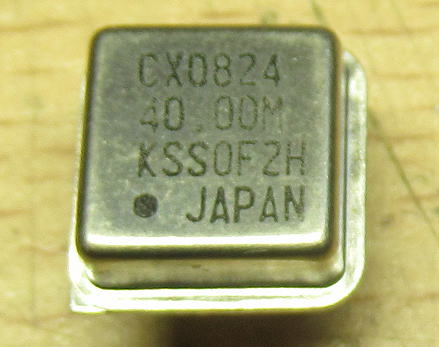

発振器には40MHzの水晶発振器（5V動作)をつかって、測定です。

40MHzの水晶発振器の出力を観測してみました。

結果は下表の通りです。高周波の測定なのでプローブとしては容量が小さくなる1/10が必須ではありますが、
結構プローブによって違うようです。よかったのがIWATSUの400MHzのプローブとRIGOLの50MHzディジタルオシロ
に付属していたプローブです。次はIWATSUの60MHzのプローブですが、先のプローブに比べるとかなり波形は鈍ります。
で、あまりよくなかったのは100MHz帯域と称しておきながら、60MHzのプローブより波形がなまったプローブでした。

高周波を測定するときは、IWATSUの400MHzをつかうのが良さそうです。

いずれにしてもオーディオ帯域（〜20kHz)程度なら、どれでも同じだろうなあ〜．

プローブ外観	詳細	1/1測定	1/10測定

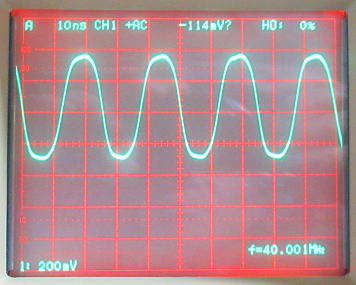

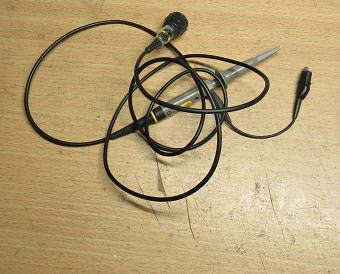

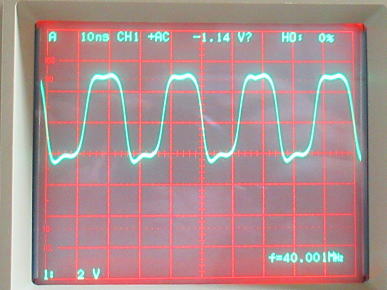

IWATSU　SS7840H(470MHz)のオシロを ヤフオフで購入したときの付属のプローブ	帯域は400MHzと書いてあります。	ありません。 もともとプローブが1/10仕様です。	比較的綺麗にエッジが立っています。オシロの縦軸は自動的に補正されています。

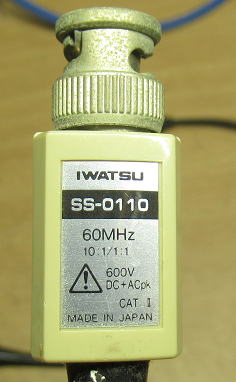

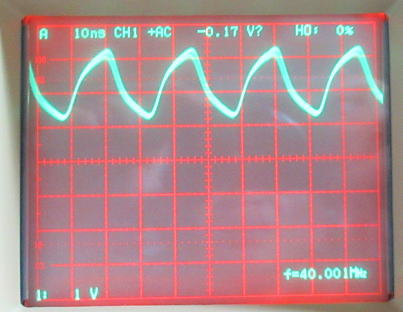

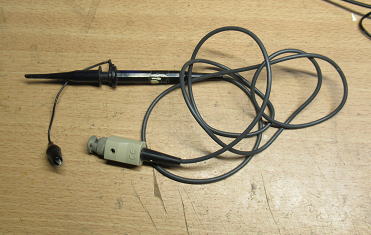

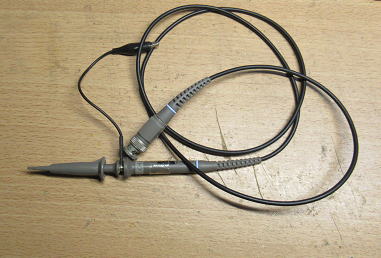

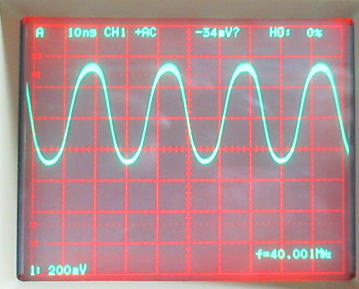

IWATSU SS7802(20MHz)のオシロに付属のプローブ。	帯域は60MHzと書いてあります。		上のプローブに比べるとかなり鈍っています。帯域が狭いことがわｋります。

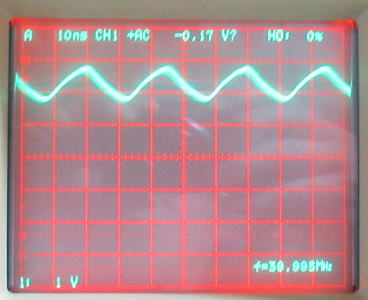

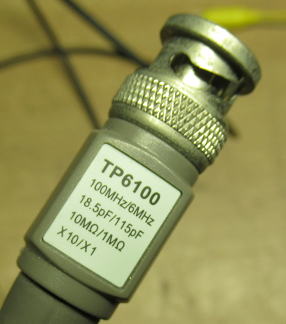

すでに捨てた広帯域オシロけど、そのときのプローブ。	1/10の時の帯域は100MHzです。		帯域は上のIWATSU(60MHz)よりいいはずだけど、 ＩＷＡＴＳＵ(60MHz)より悪い感じ。

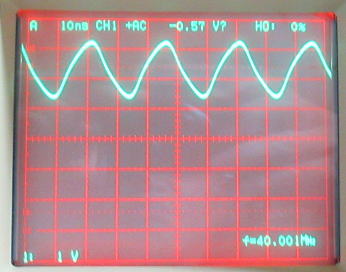

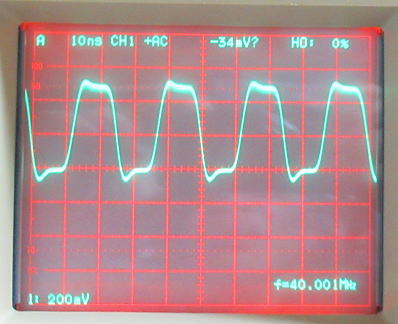

RIGOLの50MHzのディジタルオシロのプローブ。	帯域の情報はなにもなしです。		これ意外と良い感じ。IWATSUの400MHzプローブと遜色ありません。

（おしまい）
