ちょっとTea Time!? 【備忘録】MAX97220は便利そう！　2024.12.18

ちょっと前に、こんなDMが届いた。
FX-AUDIOから下記のものが発売されるらしい。
価格は送料込みで８０００円弱の様子。

案外、クリスマスプレゼントなんかにいいかもですね。
勿論、貰う人がこういったものに興味がある前提ですが。

これが発売されるとのDMが届きました。送料込みで８０００円弱の様子です。

中身を調べてみると

DACはESS社のES9018K2Mが使われています。これは、以前に使ったことのあるDACです。
小型だし、外付け部品もすくなくて使いやすいです。
で、気になった記述がヘッドホンアンプにMAX97220を使っているところです。
どんなICだろう？


製品の特長としてこのようなことが記載あります。

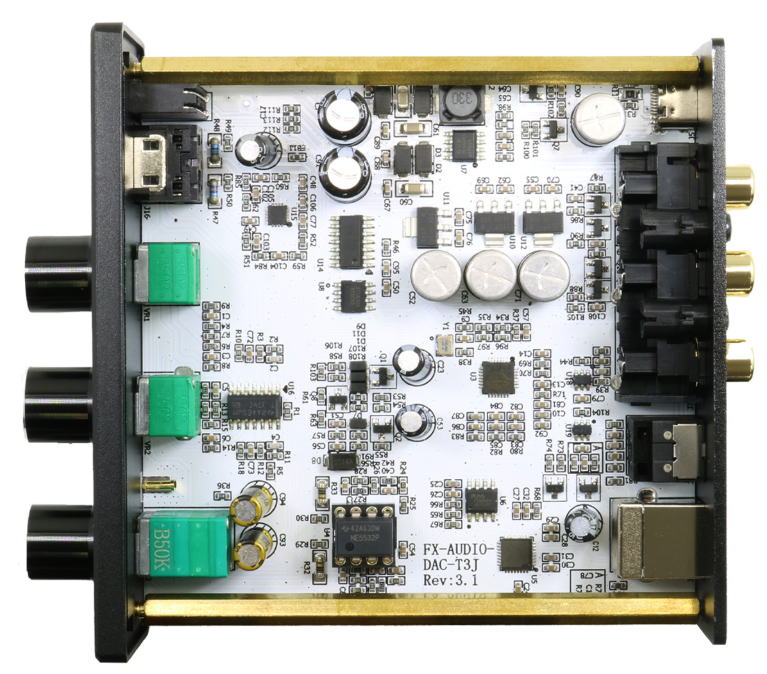

内部の様子です。なぜかOPアンプだけソケットに入ったDIP品です。あたかも交換してくださいといわんばかりです。

MAX97220を調べてみると

さっそく、データシートを確認です。
MAX97220A-MAX97220E.pdf
なにが、便利そうかというと差動アンプが2個入っていて、
さらにチャージポンプがあり負電源を生成するので、コンデンサ連結不要で
正負電圧の出力が得られる点です。
　最近のＤＡＣは電圧出力でかつ、差動出力のものが多いので、それらの出力を
受けるのにはうってつけです。というのも、ＯＰアンプを使うとどうしても負電源を用意
しないといけないので、結構面倒だったりします。
　その点、MAX97220はチャージポンプもあり、さらに5V電源で十分に動作できるのが
魅力的です。




MAX97220にはタイプとしてA〜Eの５種類あります。


内部に差動増幅器が２個はいっていて、ステレオ再生にはとても便利そうです。とくに右側だとDACに直結できそうです。

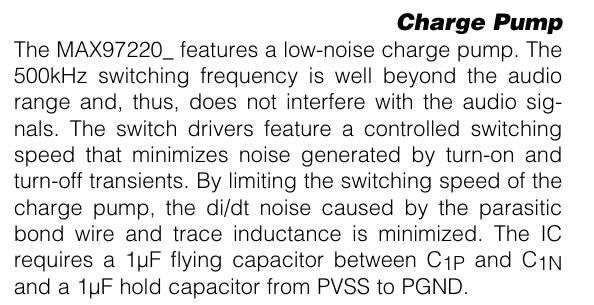

どうやら、チャージポンプも内蔵していて負電源も自身で生成するようです。
そのためコンデンサなしで出力できます。

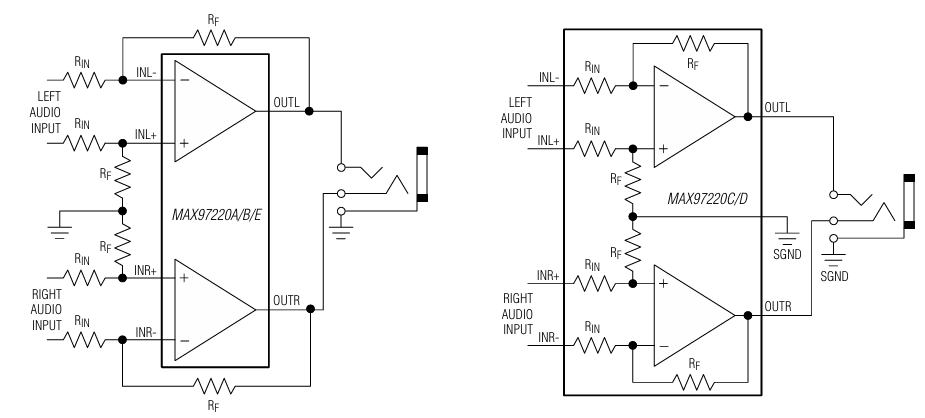

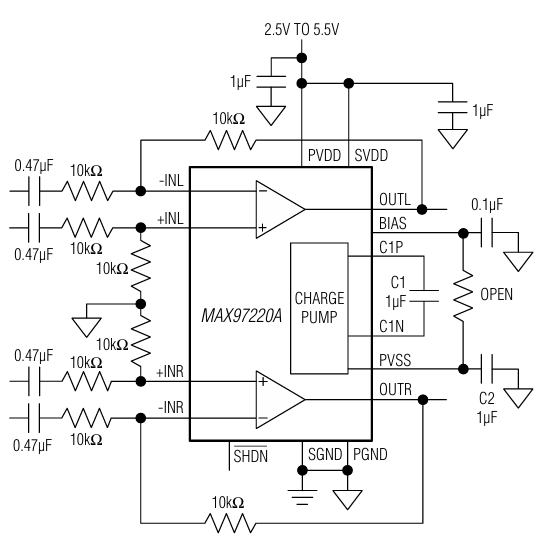

こんな回路で動作します。これ１個でDACの出力アンプは足りそうです。

入力電圧は低いけど、大丈夫？

多くのDACは、アナログ部は５Vの電源で動作して2.5Vを中心にして1.5V前後の振幅で動作します。
本来はこの電圧レベルで直接的にMAX97220に入力できればいいのですが、このICの入力電圧は

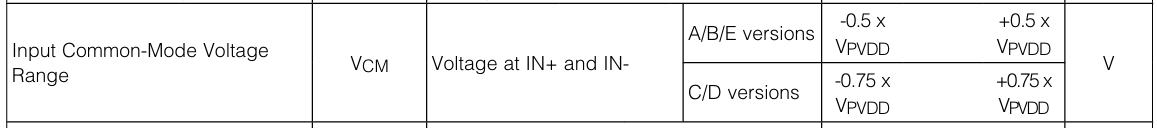

動作電圧5Vの場合は±2.5Vまでしか許容していません。
　しかし上図のような差動回路だと、抵抗への入力電圧が最大5Vであったとしても、
抵抗で分圧されるので2.5Vまで下がります。そこから、すくなくとも1/2以下(1.25V)に
分圧できる状態にしておけば５VのDACと直結できそうです。
となると、最大ゲインは２倍くらいかな.
　

入力電圧範囲はすこし低いですが、差動回路の中に組みこめば大丈夫でしょう。

パッケージは小さいなあ〜
問題点とすれば、やはりパッケージだろうな〜。
変換基板必須だし、これの変換基板あるのかな？
と探してみて、ありました。サーマルパッドの穴はないのですが、
これはあとでドリルであければ良いでしょう。
でも、送料含めると結構高くなるなあ〜。

MAX97220は3x3の16QFPです。小さい〜。

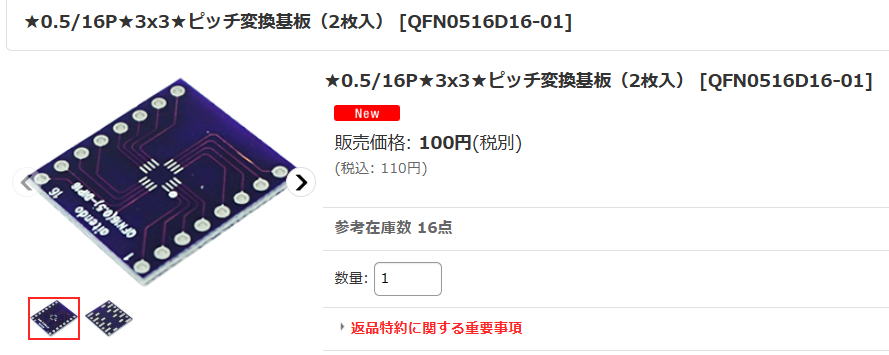

aitendoさんに使えそうな変換基板がありました。関西への送料は７８０円かあ〜。

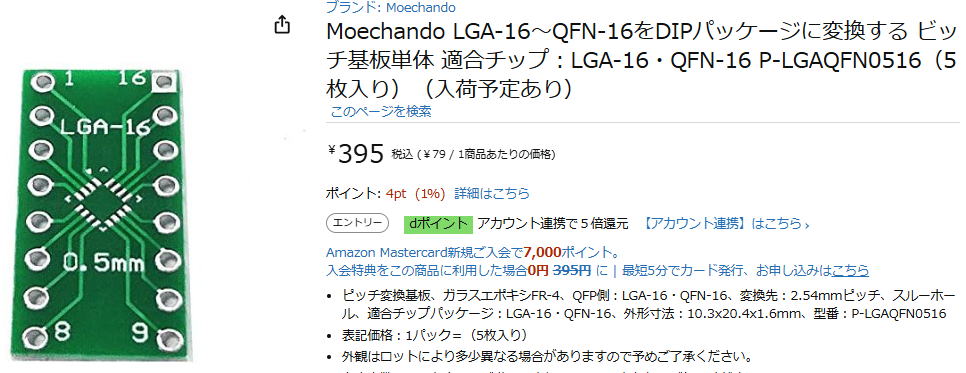

AMAZONでもありました。配送料含めると５枚で約６００円。一枚１２０円です。でも、そんなに要らない！

まあ、次に基板を作るときにでも、端っこにでもパターンを書いてみましょう。
こんな便利なICがありました、という備忘録です。

（とりあえず、おしまい）
