手元でSPIで使えるものは320ｘ240しかありません。480ｘ320のものは、８ビットパラレル
なので、マイコンのＩ／Ｏをかなり消費してしまいます。そこで480ｘ320以上の画素を持つもの
でＳＰＩあるいはＩ２Ｃのものを探していたらありました。

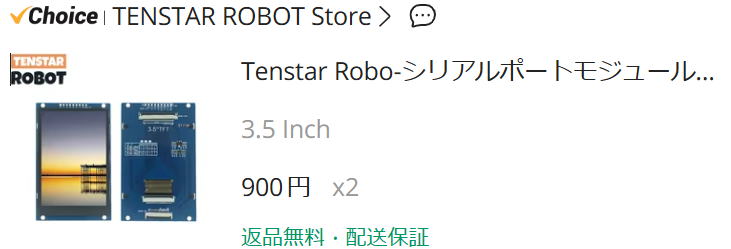

夜な夜なALIを見ていてこれを見つけました。

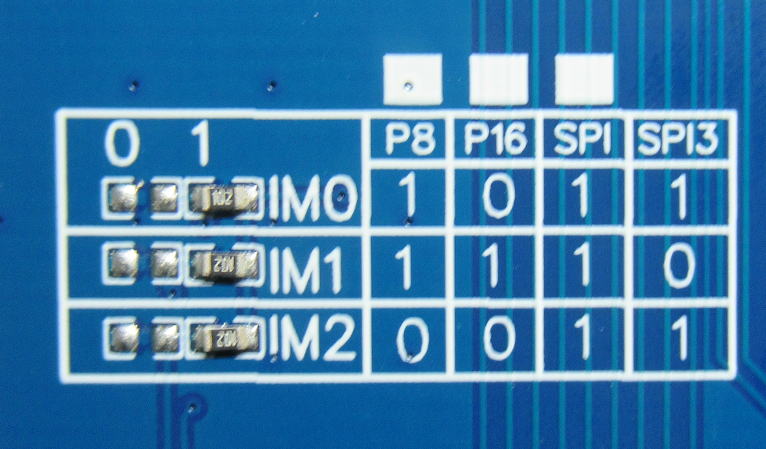

モノが届いて裏面をみてみると、色々なインターフェイスに対応しているようです。
Ｐ８は８ビットパラレル、Ｐ１６は１６ビットパラレルです。ただ、これらはフレキでの接続
になるので使うのは難しいです。デフォルトはＳＰＩです。ところでＳＰＩ３ってなんだろう？
デフォルトはＳＰＩに設定されています。
使い方が探せない!
どうやって使うかは、ネットを探せばすぐに見つかるでしょう。
一応データシートはダウンロードです。ただ、膨大なページなので見る気はしません。
ST7796S_spec.pdf
ネットを探しますが、なかなか使えそうなものがでてきません。
とにかくC言語でもマイコンのポートを直接使うものだから、記述が全然違います。
仕方なく、データシートを眺める必要があるかな〜と思っていたら、
他のライブラリと共通？
なにやら、ST7796が動くライブラリで他のLCDも動くような記述があるのを見つけました。
それなら、無茶苦茶楽です。さっそく、現有の基板で320ｘ240用のＬＣＤと交換してみることに。

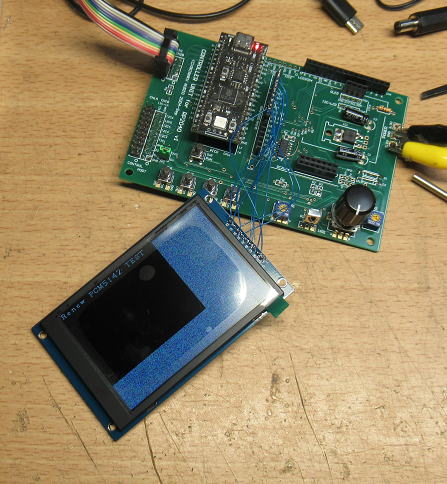

そうすると、難なく動いてくれました。
ただ、もとのライブり自体が320ｘ240を前提にしてあるので、画面の一部しかアクセスしていません。
320ｘ240のＬＣＤとはピン配置が異なるので、配線を変換しています。

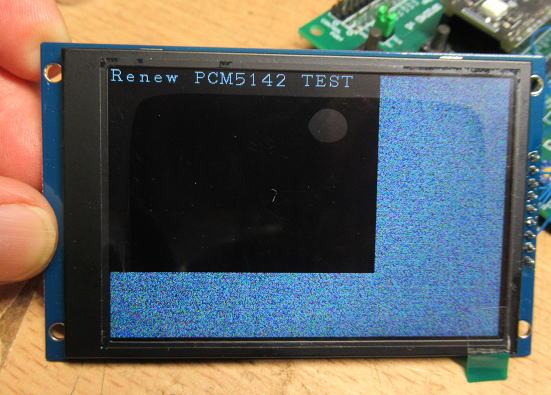

動きました。ただ、320ｘ240用のライブラリなので画面の一部分しか使えていません。
そこで、ライブラリでの画素数の定義を320x240→480ｘ320に変更して、再度実行です。

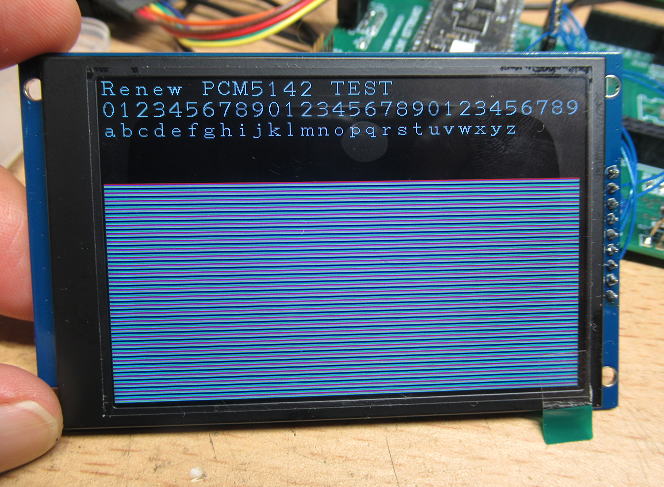

今度は、画面がフルで使えました。
ライブラリの定数を480x320に変更するだけで、問題なく使えました。下半分はカラーで横線を引いてみました。
どうせなら
ライブラリが共通で使えるなら、次いでにLCDのピン配置も同じにしてくれればいいのになあ〜。
ちなみに、基板にSCL,SDAとあるのでI2Cかと思ってしまいましたが、単にクロック、データという意味のようです。

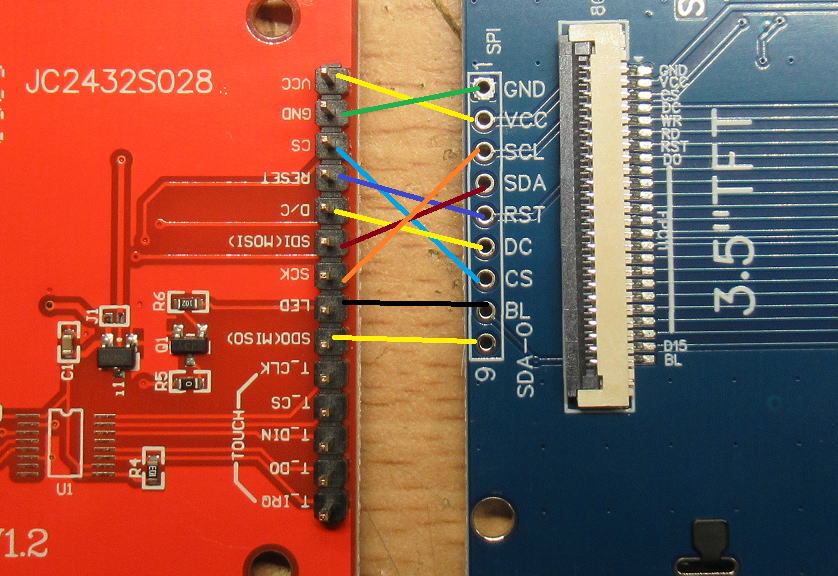

左(320x240 ILI9340) 、右（480ｘ320 ST7796) RST,BLはVCC接続でも可。
まとめ
ILI9340とST7796はソフトはコンパチのようなので、同じライブラリが使えました。
このLCD(480x320)はフレームが黒の金属板なのでケースへの取り付けに向きそうです。
（おしまい）
