ネタ投下、いや等価？　(OPA891,OPA892の等価回路) 2024.3.5

こんなメールをネタ振りで頂きました。
TIから新しいOPアンプが出ているようです。。

マニュアルを日付をみていると去年の１１月なので、まだまだ新しいですね。

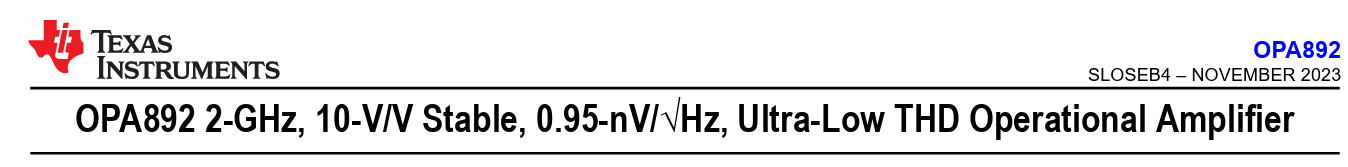

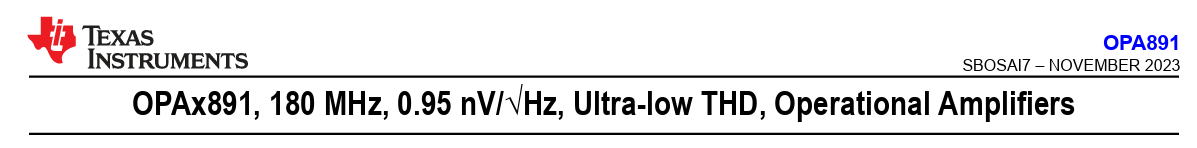

目を引くのは高周波特性です。GB積がOPA891で180MHz、OPA892だと2GHzとなっています。
ゲイン１０倍くらいでつかって、それぞれ18MHz、200MHzまで増幅可能ということです。
まあ、オーディオ用にそこまでの特性は不要ですが、余裕があるというのは精神的にいいかもです。

タイトルには魅力的な文言が並びます。

データシートもDLしておきましょう。
opa891.pdf
opa892.pdf

等価回路は

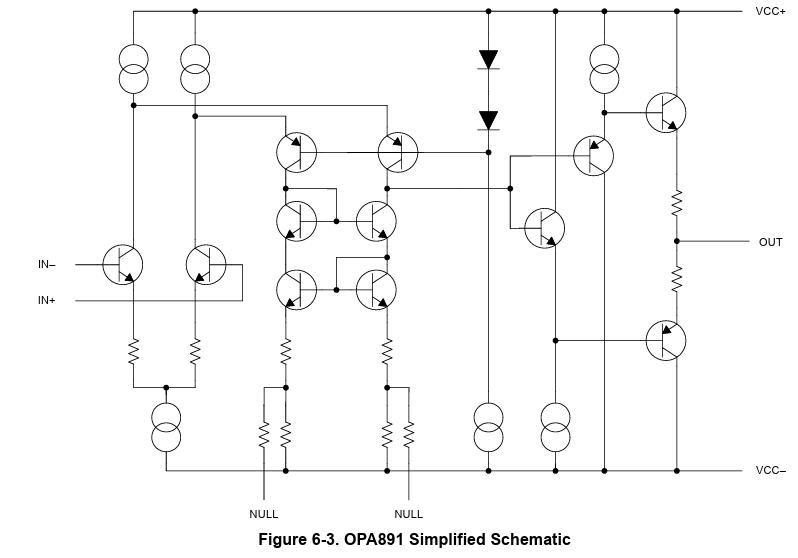

データシートにはめずらしく等価回路があるようです。
初段は一般的な差動増幅です。終段はインバーテッドダーリントンですね。
特徴は２段目かな。カレントミラーが２段並んでいます。これがいいのかな？

かなり省略されているものですが、等価回路のようなものがデータシートにありました。

まずはSPICE

おもしろそうなので、SPICEにかけてみること。
まずは、適当に抵抗を配置して同じような回路にしてみました。
OPアンプなので±15Vとして、入力は振幅0.1Vに、そしてゲインは１０倍に設定です。
素子は庶民の味方の2SC1815/A1015をつかいます。

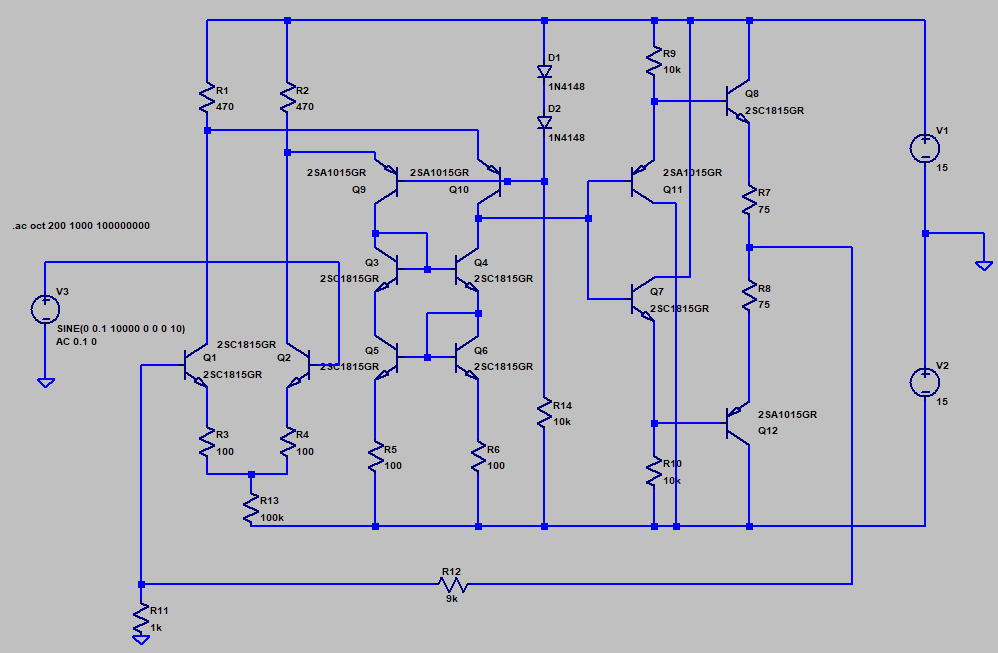

まずは抵抗を適当に配置して回路を組んでみました。

まずは、アンプとして動作することを確認したのち、周波数特性をみてみました。
もちろん、使っている素子もちがうでしょうし、この周波数特性が何の参考になるかはわかりませんが、
回路としての素性はわかるでしょう。

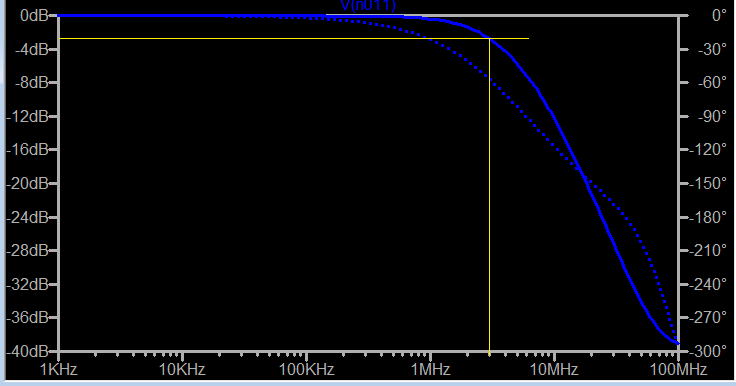

まずは3MHzまでの帯域になりました。

手を加えてみましょう！

まずは適当に抵抗を入れ込んでSPICEしてみましたが、本来は定電流で動かす必要があるところなど、
色々と手を加えた方がいいところがあります。すこしづつ回路を修正してどうなるか見てみましょう。

ちなみに.SPICEデータを置いておきます。
OPA891等価回路（LTSPICEのASCファイル）

面白い改造回路などがあったらBBSにでも投稿ください（←他人任せ（笑。

ちょっと弄ってみましょう　2024.3.15

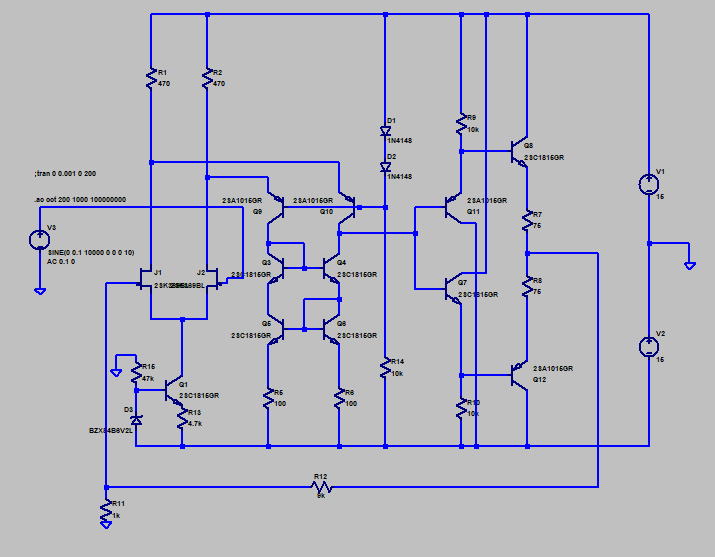

初段を定電流回路を入れて、さらにバイポーラからFETに変更です。
どうなるかな？

初段部分をすこし変更してみました。

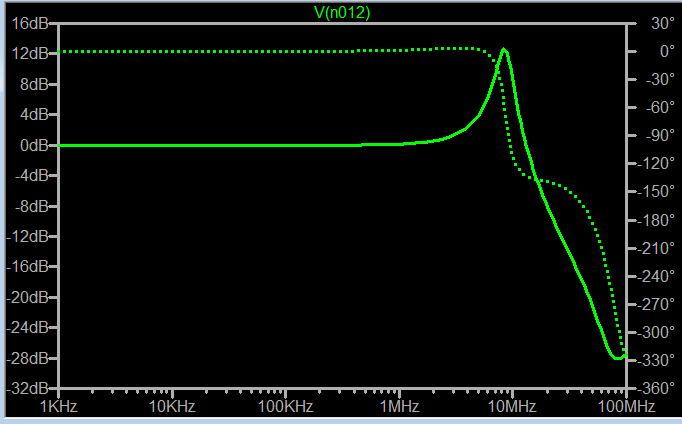

周波数特性が伸びたけど、10MHzでゲインが上昇しているなあ〜。
こりゃ、補償用のCをいれたほうが良さそうです。

周波数特性が伸びたけど、１０ＭＨｚあたりでゲインが上昇しています。

さらに初段にカレントミラーを追加するかな？
なんか、カレントミラーだらけになりそうな予感。

（つづく？）
