ちょっとTea Time!? 秋月のRP2040マイコンボードを動かしてみる！　2023.3.1

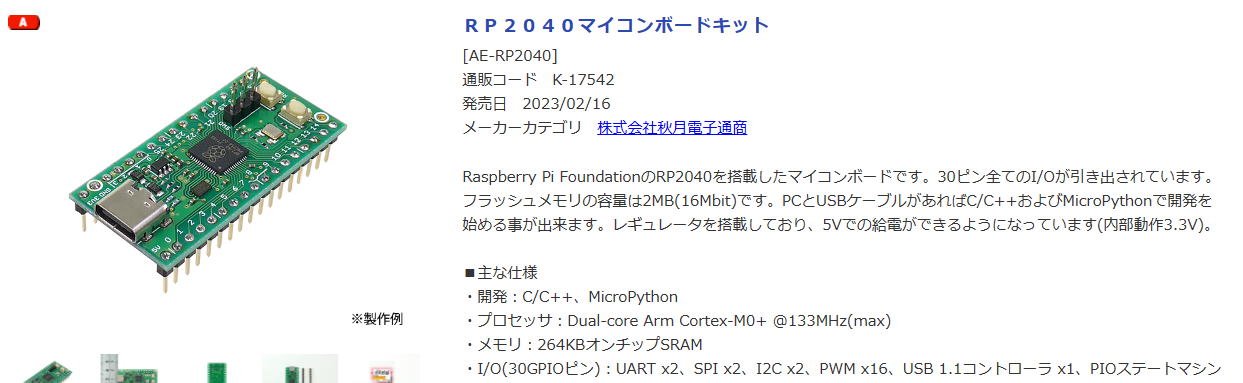

秋月からRP2040チップをつかったマイコンボードが出ています。
雰囲気的にはRaspberry Pi PICOと同じなんだけど、どうなんだろう？
面白そうなので買ってみました。

写真でみると接続ポートはUSB-Cのようです。
PICOはmicroUSBだったのに、なぜ変えたのかな？もう世の中はＵＳＢ−Ｃが主流なのかな？

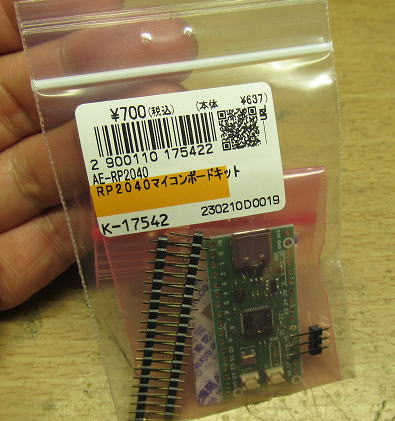

秋月のRP2040を使ったマイコンボードです。

７００円なのでPICOより安いようです。

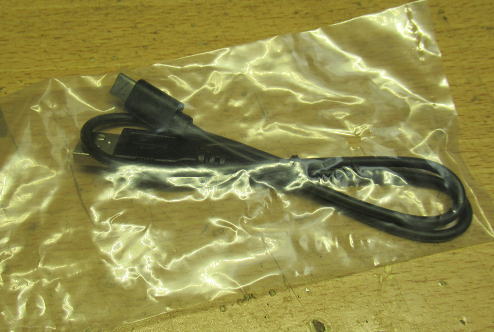

接続にはUSB-Cケーブルが必要なようなので、これも秋月で購入（＠１００円）

ＰＩＣＯとの違い

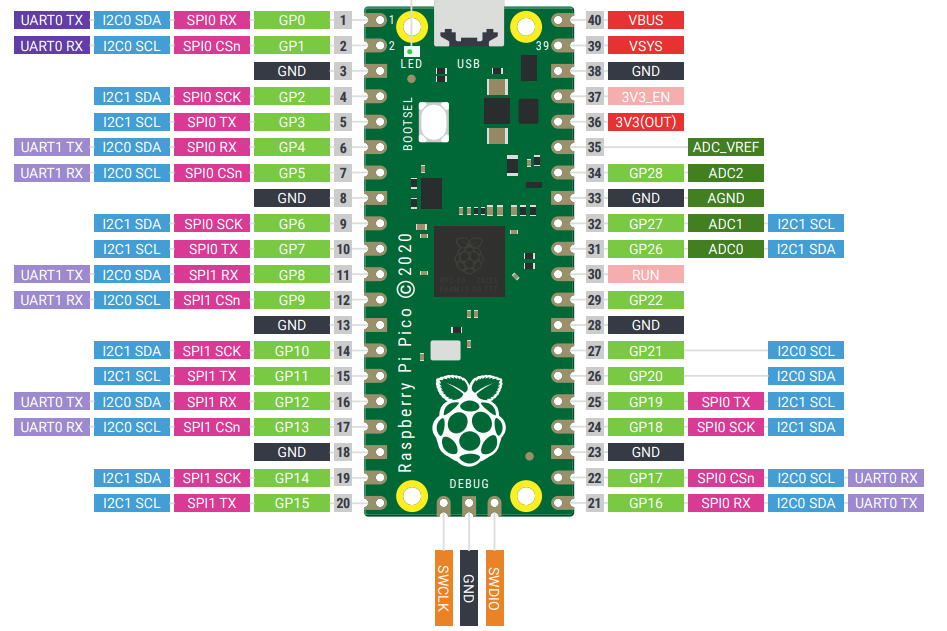

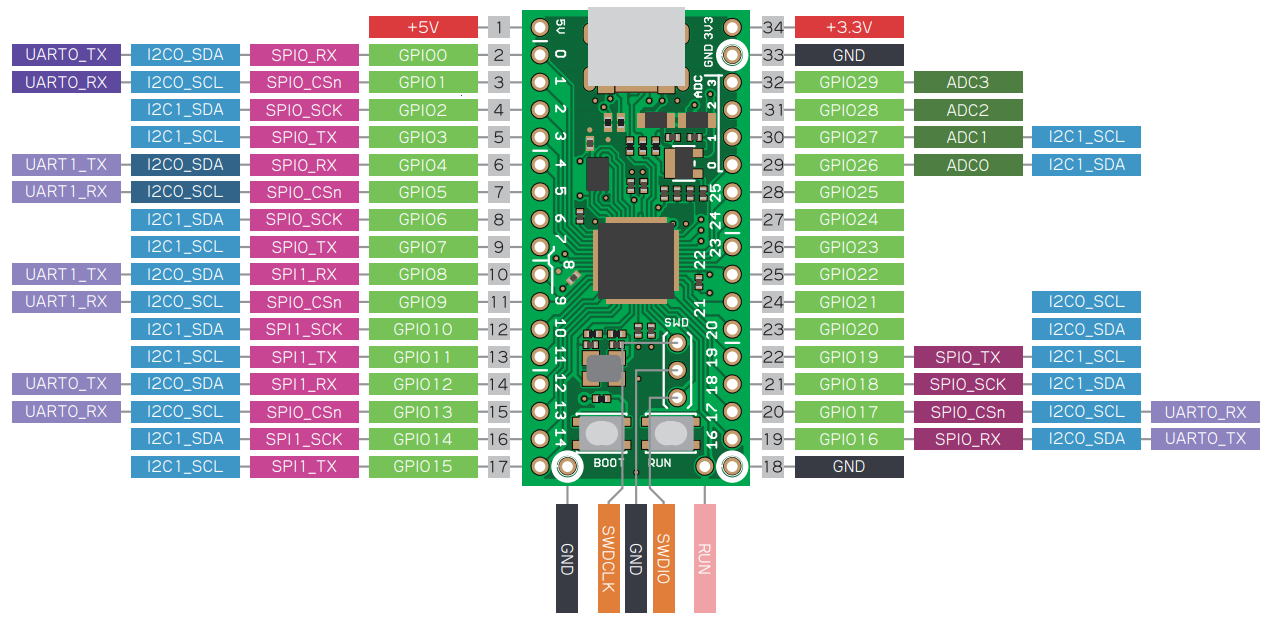

ＰＩＣＯとの違いをみてみると、こんな感じです。
一番の特徴はサイズが小さくなっているけど、IO数が増えた点でしょう。
フリーに使えるIO数が３０あれば40PinのPICとほぼ同じなので、かなりのことができます。

秋月のRP2040ボードはGNDピンが少ないですが、その分IO数が確保されています。


PICOはGND数が多いので、ピン数が多い割にはI./O数は若干少ないです。

動かしてみましょう！

PICOと同じように動かせるのかが一番の興味のある点なので、まずはRaspiに接続して調べてみました。
しかしRasPiも高くなったなあ〜。

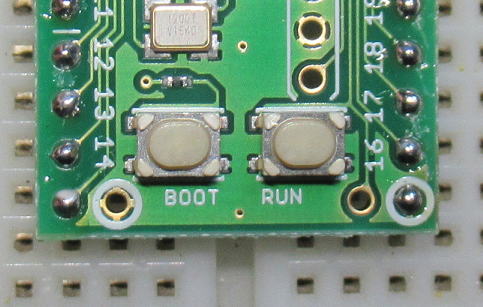

RP2040ボードがPICOと比べて便利なのはRUNスイッチがついている点です。
PICOでは端子はでていましたが、スイッチがないので外部につける必要がありました。

このRUNスイッチはリセットスイッチみたいなものです。
BOOTスイッチを押しながらRUNスイッチを押すと、プログラムのロード待ち状態になります。
このあたりはPICOと同じです。

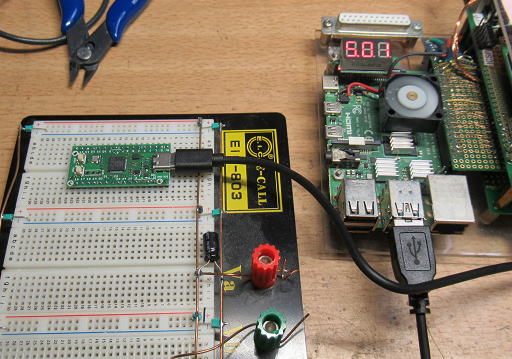

RasPi4Bと接続してPICOと同じように使えるかチェックです。


RUNスイッチがついているが便利です。でも、大きい指で両方押すのは厳しい〜。


プログラムのロード待ち状態が現れました。

チカチカプログラムをロード

以前にもPICOで動かしましたが、
下記の簡単なプログラムで動作確認です。

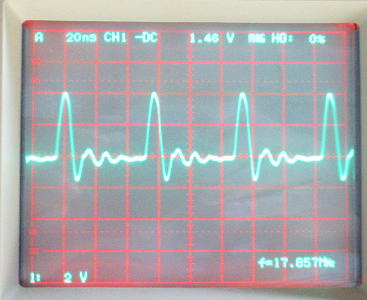

動作周期が56nsです。プログラムとしては７サイクルなので１サイクル8nsですから、
クロックは125MHzということになりますね。これもPICOと同じです。

nt main() { 　const uint LED_PIN = 0; 　gpio_init(LED_PIN); 　gpio_set_dir(LED_PIN, GPIO_OUT); 　while (true) { 　　gpio_put(LED_PIN, 1); 　　gpio_put(LED_PIN, 0); 　} }

何が大変かというと（備忘録）

以前にPICOを動かしたのは今から約1年半前です。
流石にそれだけ時間が経つと、ほとんど忘れていました。
もう、だいぶ歳だものな〜。

で、今回備忘録もふくめて、プログラムを作成するまでの一連の作業を記録です。

１．新規のプロジェクトフォルダーを作成

cd pico
cd pico-examples
cd pico-project-generator
./pico_project.py --gui

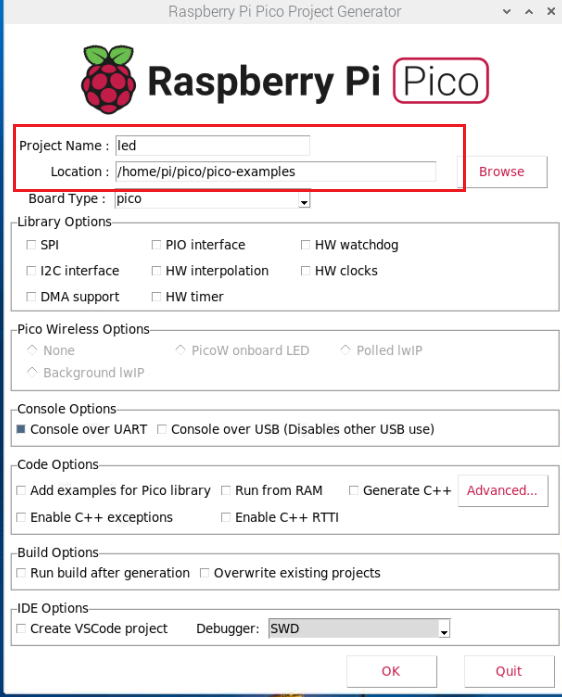

赤枠部分を設定。OKを押して、フォルダーが作成されたらQUITで抜ける。

２．ソースコード作成(edit)

ファイルの編集は上記の場合はpico/pico-examples/led/led.c で行う。

３．ターゲットファイル作成(make)
ターゲットファイルの作成はカレントディレクトリ　pico/pico-examples/led　として
cd build
make
最初は時間がかかるが２度目からは短時間。
ターゲットファイル(uf2)はbuildのディレクトリの中に作成される。

uf2ファイルが作成されたらRP2040ボードに転送すればOK！

（おしまい）
