ちょっとTea Time!? AK4493S、AK4490Rはどう変わった？　2022.2.8

旭化成の宮崎工場で火災が発生したのが2020年の10月末。１〜２か月はまだ流通在庫でAK関連のDACなどのチップは
入手が可能だったが、火災の影響度合がわかり当面復旧の見込みがないとわかると、急にICの入手が難しくなりました。
いや、難しくなったというより全滅してしまいました。折角AKのDACで色々作りましたが、ICが入手できないので基板も結構余っています。
　あれから１年以上たち、AKMとしても別の場所で一部生産を始めたようです。そりゃ、ユーザへの部品供給がこれ以上滞ったら
マーケットを失いますからね。
　その中でAK4493とAK4490の後継機なるものもでてくる情報がありました。
旭化成エレ、高音質技術投入の新世代DAC「AK4490R」「AK4493S」 - AV Watch (impress.co.jp)

サフィックスが違うだけで型番が同じなので、ほぼ置き換えはできると思うのですが、すこし詳しく比較してみることにしましょう。

AK4493S　ｖｓ　AK4493

型番	AK4493S（新）	AK4493（旧）
データシート	ak4493s	AK4493
THD+N	-115dB	-113dB	微妙に向上しています。
DR,S/N	123dB	123dB	これは同じです。

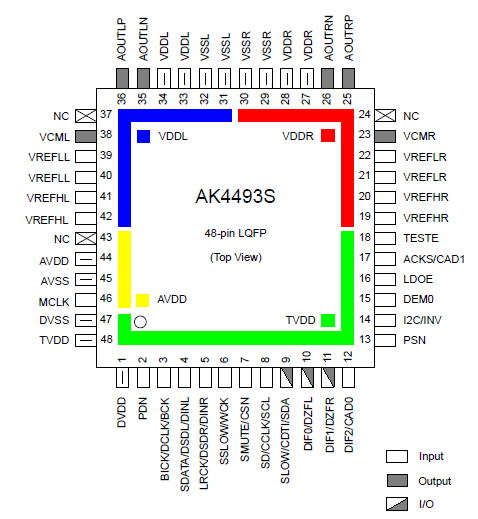

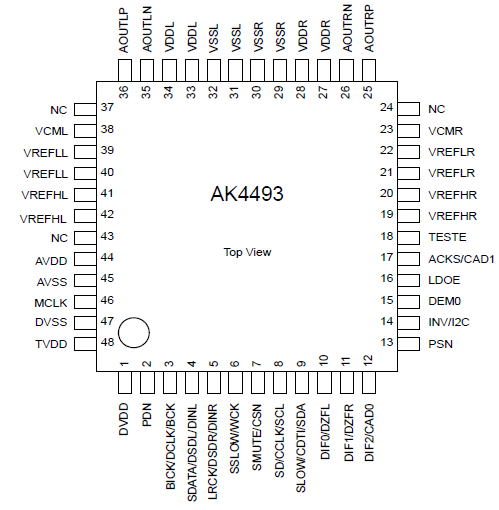

ピン配置			説明がカラーになりました。 でも、ピンレイアウトはまったく同じです。

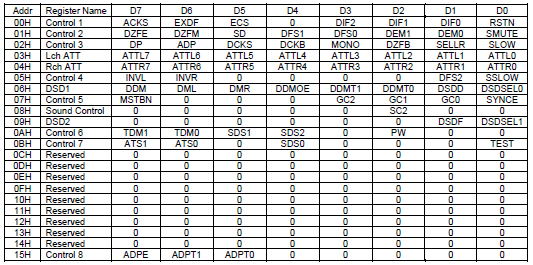

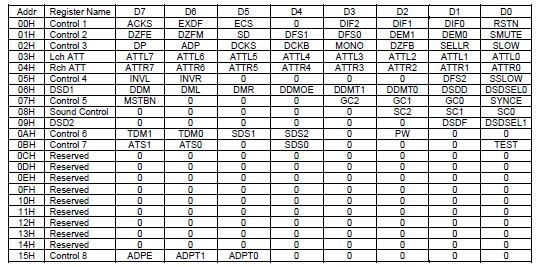

レジスター マップ			相違があるのは０７HのD7のみです。 MSTBNとあります。これはMCLKが停止したときに自動的にスタンバイモードになるようにするフラグですが、既定値は０（Enable)になっているので、何も変わっていません。

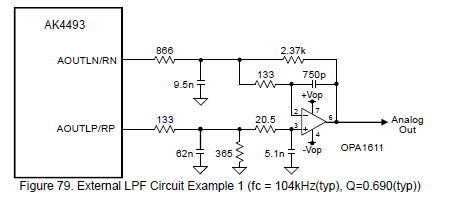

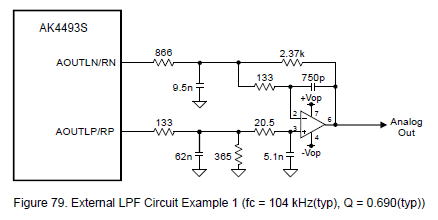

テスト回路定数			こちらもまったく同じですね。 THD-Nがすこし向上したのは、おそらく実装が異なったのでしょう。

結論：AK4493SとAK4493はほぼ同一でしょう。ハード、ソフトともに置き換え可能と思われます。


次の比較にいきましょう。

AK4490R　ｖｓ　AK4490

型番	AK4490R（新）	AK4490（旧）
データシート	ak4490r	ak4490
THD+N	-112dB	-112dB	これは同じです。
DR,S/N	120dB	120dB	これは同じです。

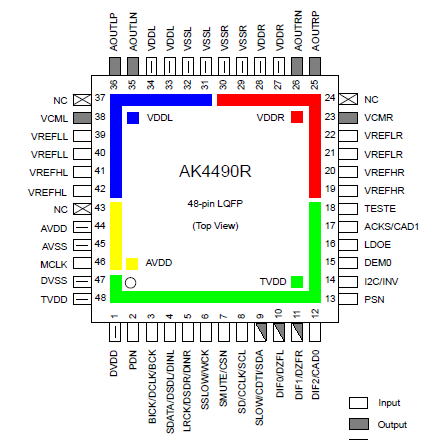

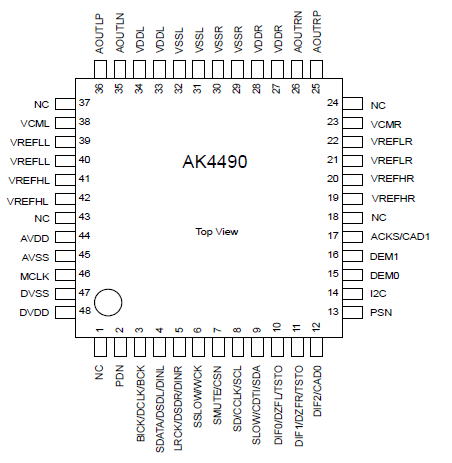

ピン配置			説明がカラーになりました。 ピンレイアウトはすこし変わっています。 大きく違うのは Pin1がNCからDVDDになった。 Pin16がDEM1からLDOEに変わった。 Pin18がNCからTESTEになった。

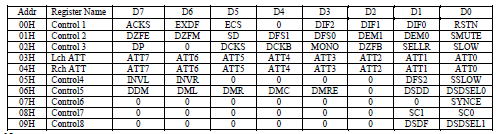

レジスター マップ			レジスタマップは基本構造は同じですが、 違うところが多々あります。

結論：AK4490RとAK4490は別物です。電源ピンが異なるので置き換えは難しいでしょう。

では、次は？

AK4493SとAK4490は同じでは？
　上記で色々と比較して、AK4493SとAK4490Rは同じでは？という疑問が沸いてきます。
　ということで、この両者を比較してみましたが、ピンレイアウトもレジスターマップも同じ様子です。
　ひょっとしたら両者は同じもので、単にアナログ部分の性能で選別しているだけなのかもしれません。

型番	AK4493S（新）	AK4490R（新）
THD+N	-115dB	-112dB	微妙にAK4493Sがよいようです。
DR,S/N	126dB	120dB	微妙にAK4493Sがよいようです。
ピン配置			両者は同じです。
レジスター マップ			レジスタマップも同じです。

結論：AK4493SとAK4490Rは同一と思われます。単なる選別しているだけかも。

という比較結果になりました。とりあえず、AK4493Sは７月ころから市場にでてくるようなので楽しみにしていましょう。

（おしまい）
