今回は明確な目的があって、LED用の電源購入です. パワーLED用の定電流電源が安く売っているので
それが目当てです. この電源は300mAで40V-130Vの出力が出せるので、40W程度までの照明用電源に最適です.
家でも蛍光灯をいくつかLED化していますが、すでに5個ほどつかっています. 大体は３WのLEDを２５個つかって
２５Wで使用です. で、在庫がなくなったので保守も含めて追加で購入です. なんせ１個100円です！

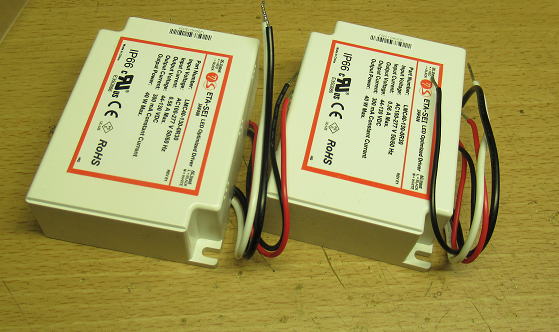

目的はこれ. LED用の定電流用電源です. 300mAで最大出力40Wです.
本来はこれだけ買うつもりでしたが店内をめぐってLCDが安そうなので買ってみました.
安いというだけで買うと絶対に部品箱の肥やしになるので、一応は何につかうかを（無理やり）考えての
購入です（笑.

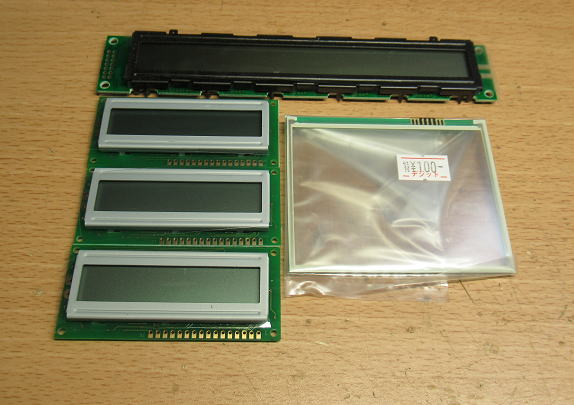

購入したのは下記３点. 電源とあわせて９００円でした. 電車賃のほうが高いなあ〜.
１. １６桁×１行LCD（バックライトなし） １００円 を ３個
安いので使い捨て感覚で使えるかな〜と！ ← これが一番悪い考え方だなあ.
２. 40桁×２行LCD（バックライトなし） ３００円
文字数も多く、細長いのでタカチのケースに組み込むのに最適です → 無理やりだなあ.
３. タッチパネル １００円
リモコンのスイッチに使おうかな〜 → ほんとに使うのかなあ？
その他、目についた物を購入です. 一応、目的はあることにして----
タッチパネルを調べてみる！

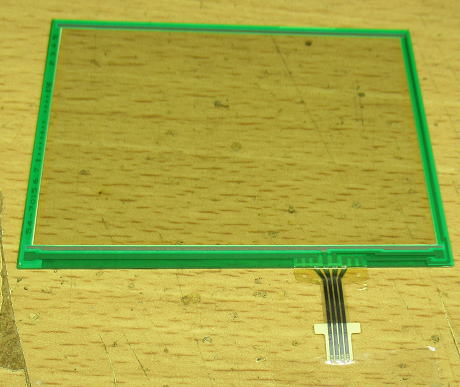

タッチパネルは４線の抵抗式です. これをどうやって活用しようかと考えているかというと、
セグメントLEDを並べておいて、その上に重ねて使おうと思っています. LEDに文字や数字を
表示させて、その上を押して選択という感じです. よくある数字のパスワードの入力装置みたいなものですね.
パネルの有効部のサイズは83×61mmでした.

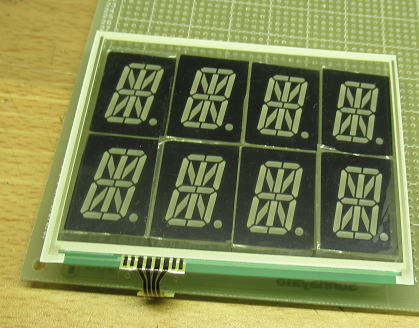

LEDの上にかぶせて、タッチ式のリモコンに使おうかと思っています.
このLEDだと大きいなあ〜.
配線パターンをチェック

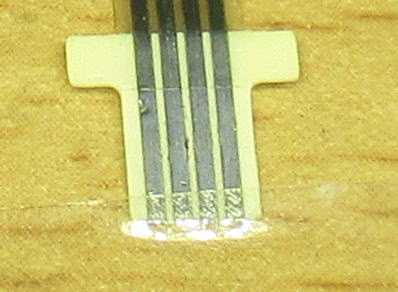

タッチパネルの出力は４線ですが、出力が約1.2mmピッチのフレキ板なので、
SO8の変換基板をつかって2.54mmピッチで取り出せるようにしました.
そしてテスターをつかって各出力とパネル内の電極配置を調べます.
端子番号は右から１、２，３，４としておきましょう.

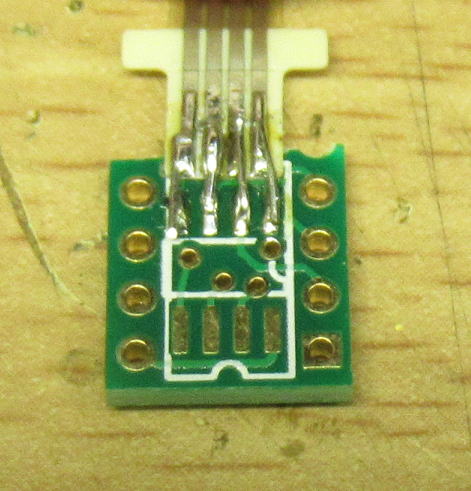

S０8の変換基板を使って2.54mmピッチに変換です.

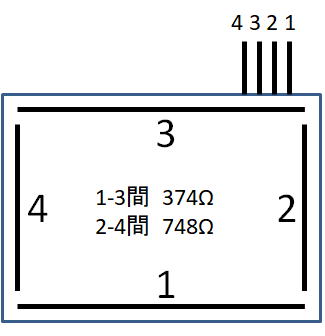

パネルでの電極配置は下記のようになっていました.
パネルの電気抵抗は長辺側で374Ωです. PICで駆動するとして５Vを加えると
約13mA流れます. PICの出力電流は最大で20mAなので問題はありません.
でも、結構流れるので実際に使うときは数１００Ωの抵抗を挿入して流れる電流を抑えた方が
いいかもしれません.
４線式タッチパネルでの配線レイアウトです.
動かしてみましょう！

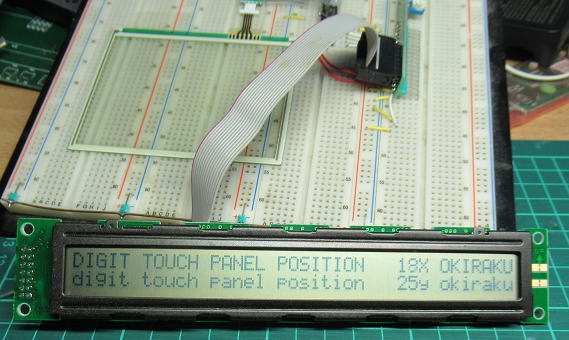

まずはタッチパネルの電極レイアウトもわかったことだし、購入したLCDとくみあわせて
動かしてみましょう. 簡単にブレッドボードを使って接続です.

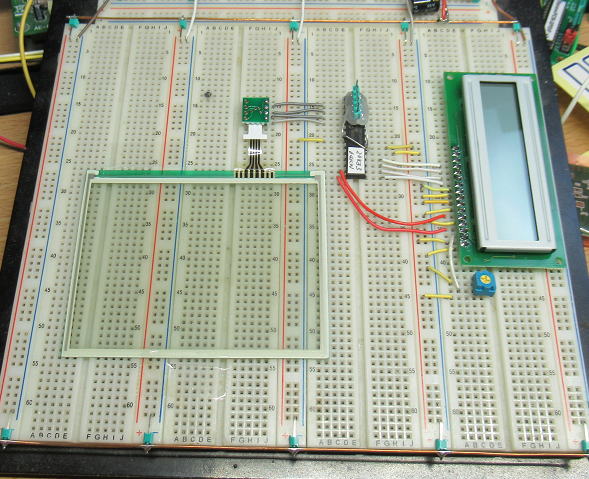

動作させるためのプラットホームを作成です.
＃眠たいから、ソフトは明日にしよ〜.
まずは１６桁x1行のLCDをつかって表示させます。
このＬＣＤですが表示には気をつける必要があるようで１６文字連続では表示できません。
左８桁と右８桁では行を変える必要があります。すなわち、
lcd_position(0,0);
printf(lcd_cjar,"LEFT 8 ");
lcd_position(0,1);
printf(lcd_cjar,"RIGHT 8 ");
というように分けて表示させる必要があります。まあ、安いからいいっか！

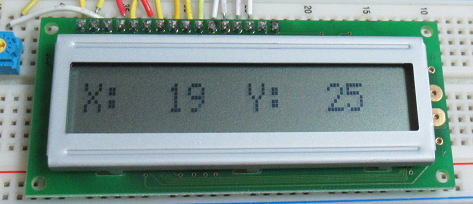

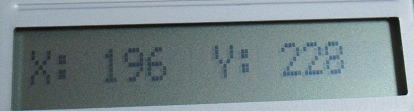

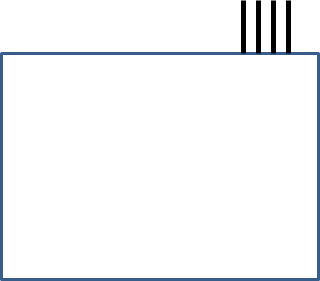

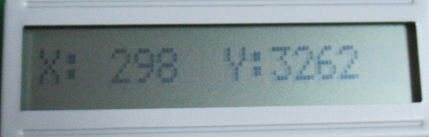

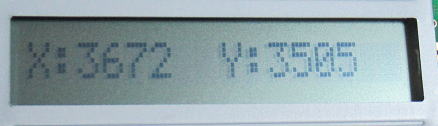

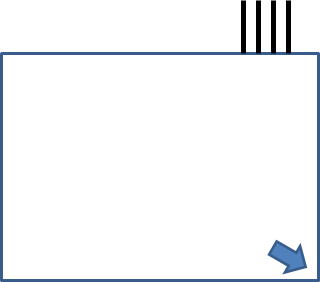

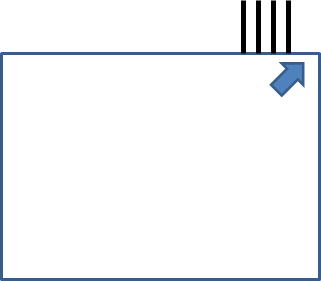

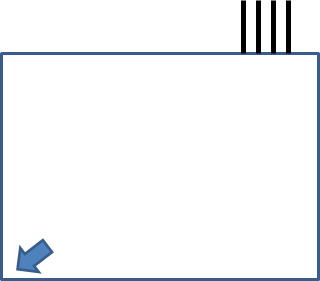

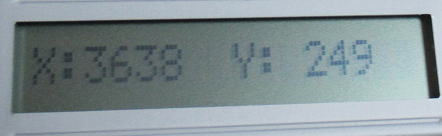

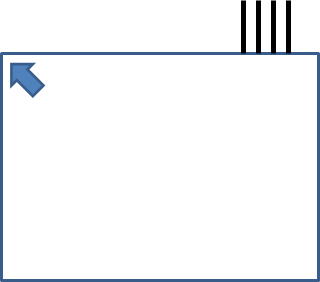

で、パネルを動かしてみました。 ＰＩＣのＡＤ分解能は１２ビットです。
問題なく動いているようですね。
タッチさていない状態だと入力はプルダウンされているのでゼロに近い値になりますが、
どこかをタッチするとおよそ１００以上の値になるようなのでそれで検出します。、
