ちょっとTea Time!? マウスに連打機能を追加してみよう 2021.8.18

久しぶりにゲームをしていると、マウスの連打が必要な場面がでてきた。
しきりに左ボタンをクリックしていると、腱鞘炎になりそうです。
そこで、連打ソフトを調べてみると色々とでてきます。
「マウス 連打 ソフト」で検索です。


マウスの連打ソフトは色々とあります。

連打ソフトを使ってみて分かったことですが、連打モードになっているかどうかが外からわかりません。
そのため、連打モードになっているを忘れてマウスを動かしたりすると、色々なポップ画面が現れてきます。
またWINDOW画面ならまだいいですが、FULL画面モードのゲームだと連打の速度が変えられません。
 あと、連打のON/OFFにはキー操作が必要になります。
 マウス単体に連打機能があると便利だな〜。
 そう思い立ってマウスに連打機能を組み込むことにしました。

回路は簡単!
 回路はいたって簡単です。PIC1個にリレーとスイッチ、そして連打状態を示すLEDのみです。
PICは、古いタイプのものを消費です。PIC16F88を使いました。プログラムはあとで変更する可能性もあるので
ICSPの端子も取り付けです。プログラムといっても簡単です。PICでリレーを動作させて、マウスの左ボタンをONさせるだけです。
 ただ、PICやリレーを動かすためUSB接続のマウスを使わざるをえません。USB給電だと5V動作のリードリレーが
つかえます。リードリレーは秋月で売っているものをつかいました。動作時間は0.4msと高速です。数10Hzでの
連打もできるでしょう。

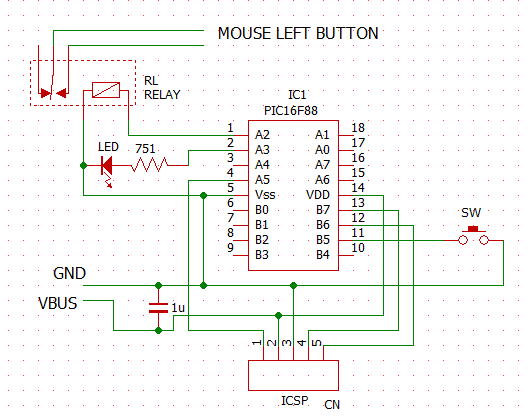

連打のための回路です。

組み立てましょう!

組み立ての順序は下記の写真の通りです。

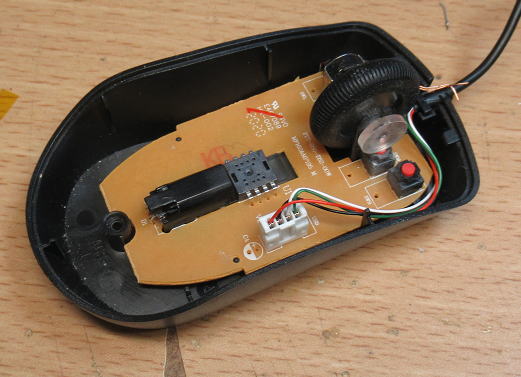

まずマウスの上蓋をオープンです。内部はスカスカなのでリレーやPICの搭載スペースは十分に確保できます。
まあ500円程度で買ったマウスなので、中身はこんなものでしょう。

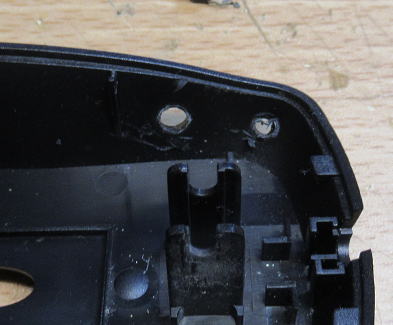

半田ゴテの先端をつかってマウスケースにSWとLEDのための穴をあけます(溶かします)。
不要なバリはカッタで切断です。柔らかい素材なので簡単に加工ができます。


スイッチとLEDを取り付けたあとは、ホットボンドで固定です。SWはボンドが取れないように、マウスホイールの支柱にまで

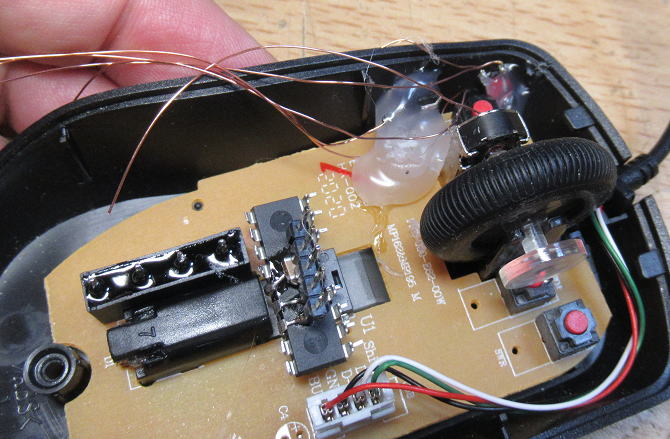

ホットボンドを流して反力を受けるようにしています。ついでにPICとリレーも近くにホットボンドで固定です。
PICには
あらかじめICSPの端子をとりつけておきました。

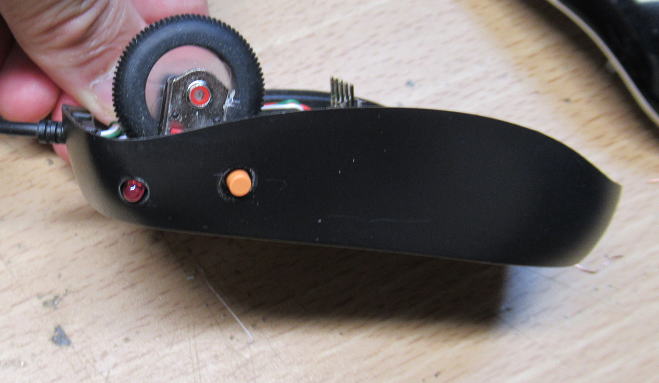

スイッチとLEDの取り付け位置です。普段の操作には支障のない位置に設けています。

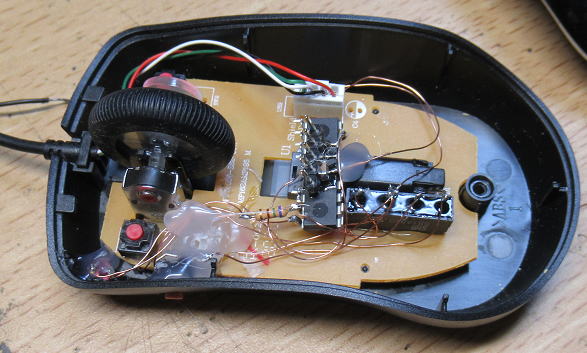

全体の配線が完了しました。

ソフト作成
 連打ソフトの動作ですが、取り付けたスイッチを押すと連打を開始しますが、押す度に連打速度がOFF→3Hz→10Hz→20Hz→OFFと3段階で
変わるようにしました。そして、連打モードになっているときはLEDが点灯するようにしています。

:1000000000308A006A280000FF00030E8301A1006F
:100010007F08A0000A08A7008A01A00E0408A20019
:100020007708A3007808A4007908A5007A08A6003C
:10003000831383128B1E1E280B192F28220884007D
:100040002308F7002408F8002508F9002608FA001C
:1000500027088A00210E8300FF0E7F0E09008A11F7
:1000600031280C308100B101861AB10AB108031D94
:100070003E28A90803193E280130A8003108A9002C
:10008000AF0A0319B00A30082C02031C4F28031DC5
:100090004D282B082F0203184F2805156728300814
:1000A0002E02031C5B28031D59282D082F0203185C
:1000B0005B28051167282E083002031C6728031DE2
:1000C00065282D082F02031C6728B001AF010B1112
:1000D0008A111E28840183131F3083057230831612
:1000E0008F000F088312A8010130A900AA01AC01FA
:1000F000AB010330AE00E830AD00B001AF018316B4
:100100001F129F121B0880399B0007309C0085112D
:100110008312851183160511831205118316861625
:1001200081130108C039023881000C30831281002C
:100130008B16C0308B04A8080319A228A801AA0AAC
:100140000330AA052A080319AF28013A0319B72872
:10015000033A0319BF28013A0319C628CD28AC0178
:10016000AB01AE016430AD00B001AF01CE28AC01EF
:100170009630AB000130AE004D30AD00CE28AC0162
:100180001430AB00AE016430AD00CE28AC011430A9
:10019000AB00AE013230AD00CE28CE28AA0803193C
:0C01A000D3288515D42885119B28630006
:04400E00503FFF3FE1
:00000001FF
;PIC16F88

PIC16F88でのバイナリーです。

これで、腱鞘炎にならなくて済みそうです。

感想は・・・・

 連打機能があるおけげでRPGでは無駄なおしゃべりが大幅にスキップできます。ただ、20Hzでスキップさせたら読解はできません。
結局、わけがわからないままにゲームが進行してしまい、なにが面白いやらです。ゲームの作者も、折角苦労して作ったシナリオなので
ゆっくり読んで欲しでしょうけどね。
 まあ、こういった改造は目的より手段(単に改造しかかっただけ)を達成したかったということなのでしょう。

(おしまい)
