ちょっとTea Time!? 閉店セールの激安LCDを動かしてみる！ 2021.3.9
日本橋でいつもお世話になっているデジットが５月末までに閉店するようで、１月から閉店セールをやっています。
そこで、ちょっと目についたLCDを買ってみました。１つ１００円です。まあ、閉店セールで安いのか、それともいつもの
ジャンク品で安いのかの区別はつきませんが・・・・・
買っても今すぐに使う用途は思いつかなかったのですが、ちょっと遊ぶことを考えたら安い買い物です。
ゲームセンターでも１回１００円ですからね。それに、何かに実用的につかえるとしたら大変お得な買い物に変身です。

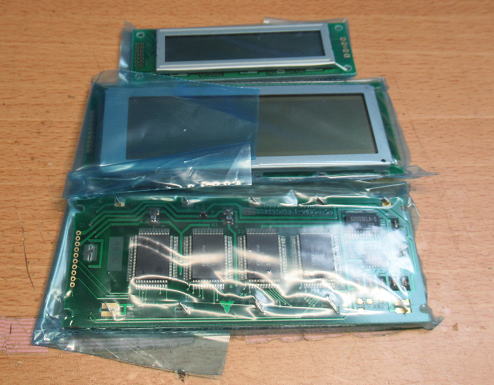

ディジットで購入したLCDです。一番上は20×2行のLCDで、いつもつかっているものの類似品なので
普通に使えるでしょう。今回遊んでみたのは下２つの240×64ドットのLCDです。
100円といっても、使い方がわからなければゴミを買うことになるのですが、商品と一緒に使い方を書いたメモが置いてありました。
ピンの配置と、データの書き込み方法が書いてあります。これだけの情報があれば動かせるでしょう。

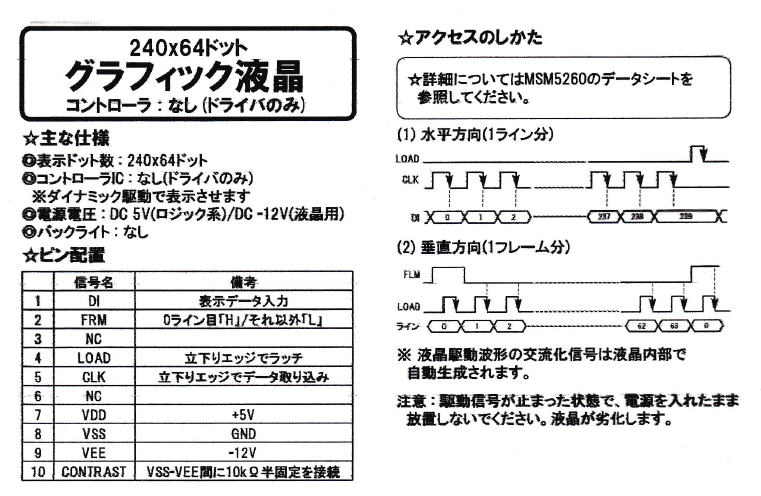

 使い方が書いたメモが置いてありました。ちなみにドライバ素子のデータシートです。ドライバのデータシート（MSM5260） |
結構な年季品のような・・・・
基板の裏をみるといくつかのICが見えます。ちょっと面白かったのは、チップ抵抗です。この形状のものは
最近見ないですよね。そうとうな年季品なのかもしれません。あと、部品番号はシルクではなくて、パターンで書いてあります。
これってシルクを書かないようにしてコストを削減しているのでしょうね。あとは、製造メーカの社章が描いてあるのも珍しいです。

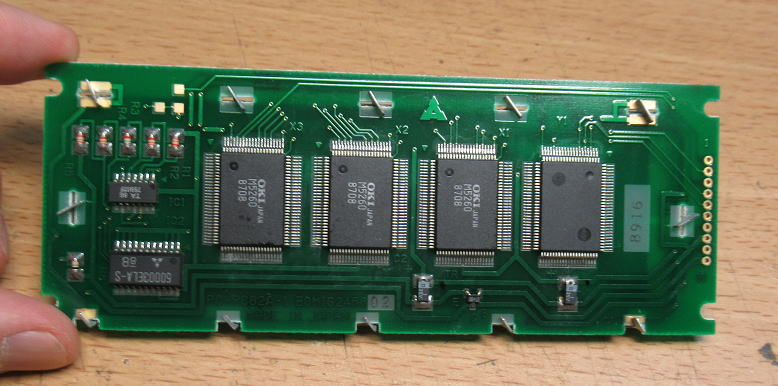

LCDの裏側にはいくつものICが見えます。基板の真ん中上にメーカの社章が描いてあります。

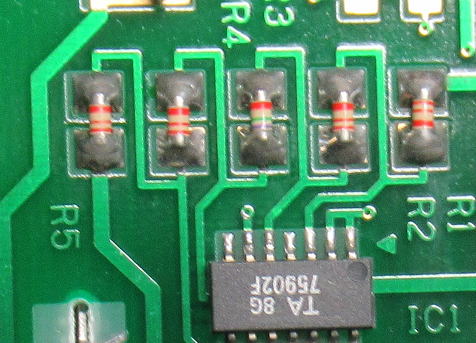

このタイプのチップ抵抗を使っているのは珍しいです。年季品かな？
それに部品番号はシルク印刷ではなくパターンで書いてあります。コストダウン目的かな？
動かしてみましょう・・・・ん？？？
さっそくPICに接続して動かしてみることにしました。まずは単純に画面半分を黒白のパターンで埋めてみます。
これならプログラム自体は極めて簡単です。文字を描こうとしたら、それなりに大変になってくるので、まずは動作確認からです。
で、簡単にプログラムを描いて起動してみるｔ、ちゃんと動作しているようなのです。でも、写真ではわからないのですが
フリッカーがでている・・・・
すなわち画面にちらつきがでています。なぜだろう？？？？
原因としてはクロックタイミングが考えられるので、すこしＷＡＩＴを挿入したりしましたが全然改善しません。

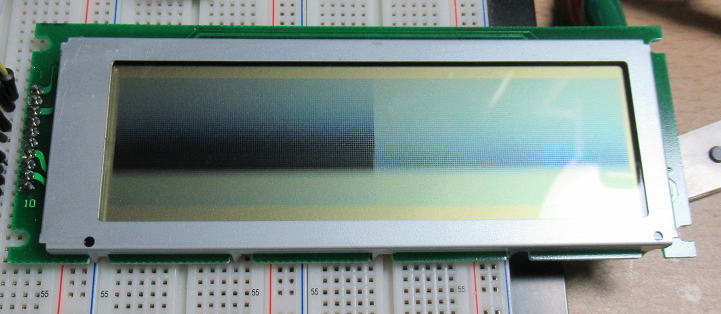

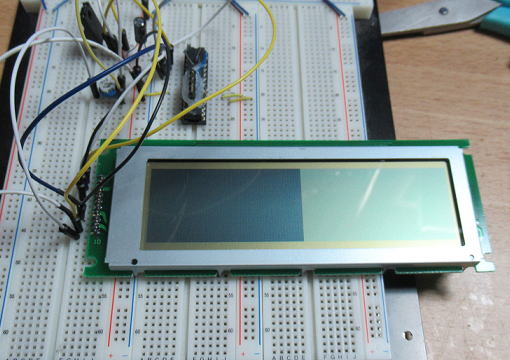

一見動いているように見えますが、フリッカーがでています。
いろいろと試してみましたが、現象が改善しません。そこで、思いっきり駆動クロックを遅くしてみました。
すると原因がわかりました。LCDのドットに描いた直後は色が黒くなりますが、その後にすぐに色あせるようです。
すなわち描画サイクルが長いため、フリッカーがでているようです。ということは、もっと描画速度を上げれば解決
するのですが、いまのPICもほぼ最高速で動かしているのでこれ以上早くするのは難しいです。
それに、単純なパターンならまだしも文字を描くとなるとソフト処理も多くなりますから、さらに描画速度は遅くなります。
クロックをかなり落としてみました。どうやら描いた直後は黒いけど、すぐに色が消えるようです。まさしくダイナミック点灯ですね。
ということで、このLCDをソフトだけで綺麗に表示させようとするのは難しいかもしれません。
描画用のドライバーが必要ということなのでしょう。
でも、デジットの店先では結構綺麗に表示できてたような気がするのだけどな〜。それに使ってあるマイコンはAVRのものなので
PICとさほど変わるものではありません。んん・・・・ひょっとして使い方に間違いがあるのかもしれません。
まあ、また気が向いたら調べてみましょう。
でも、１００円のLCDで結構遊べました。あ、使えないとなったら２個目は余分だったなあ・・・・。
ついでに
こんなスイッチも閉店セールになっていました。プッシュスイッチですが、ランプ付です。１個１円だったので２０個ほど購入しました。
スピーカの切替スイッチにでもしようかと思っています。
一応、どのように光るか電源に接続してみました。LAMPに＋−の極性が書いてあるので、ひょっとしてLEDかと思い
電流制限抵抗を挟んで電圧をかけてもまったく光りません。そこで、抵抗をはずして直接電源に接続すれば光りました。
１２Vで点灯させると45mA程度ながれますが、あまり明るく光りません。２０V加えれば55mA流れて、それなりに明るくなりました。
でも、まだ光量は足りないかな〜。どうやらランプは24V仕様なのでしょう。
こりゃスイッチとしてはいいですが、ランプの駆動が結構大変そうです。なんせ24Vも用意しなくちゃいけないですからね。
でも白熱ランプの色は暖かいので、これはこれでいいかもです。
どうしても24Vを準備するのが面倒なら、LEDに変更でしょう。キャップはとれるようなので、交換は簡単そうです。

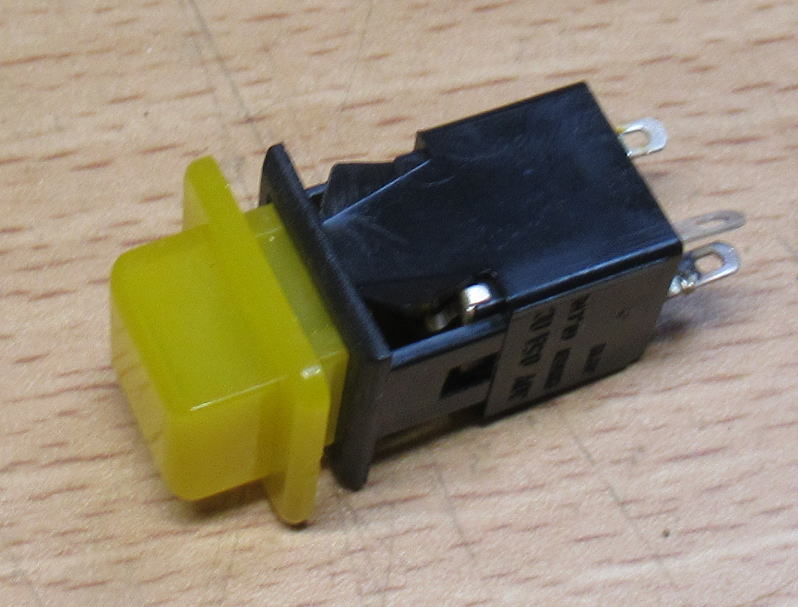

プッシュスイッチが１個１円でした。２０個ゲットです。

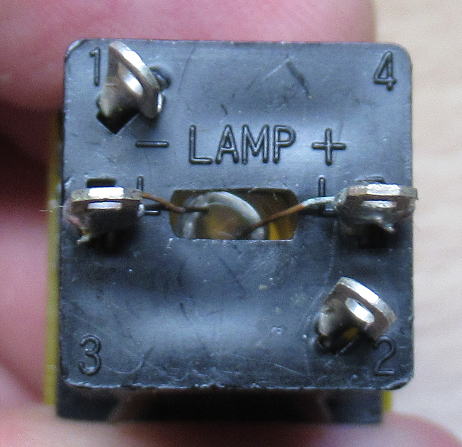

LAMPに＋−の表示があるのでLEDかと思いましたが、どうみてもリード線の状況から白熱ランプです。
ランプはどうやら24V仕様のようです。12Vで点灯させても光が弱弱しいです。

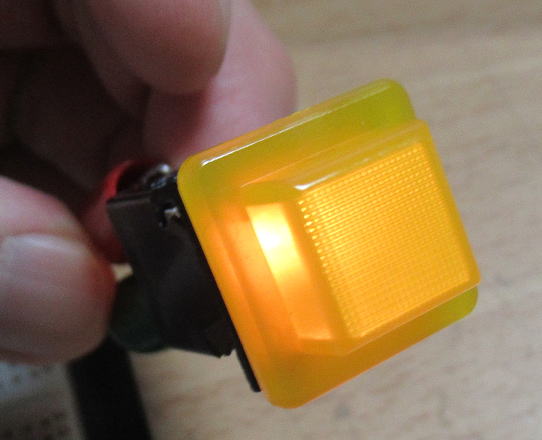

20Vまで上げるとそれなりに光ります。白熱ランプらしく光が暖かいです。

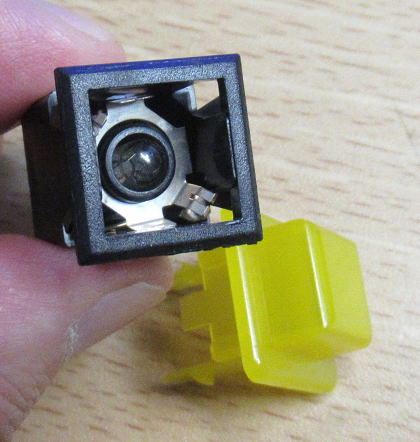

キャップがとれるので、白熱ランプをLEDに交換してもいいでしょう。
（おしまい）
