ちょっとTea Time! !? 7805に違いはあるか? 2020.4.18

3端子レギュレータは定電圧素子としては便利なんだけど、オーディオではすこし敬遠されがちです。
というのも、音が悪いといわれています。まあ、たしかにノイズはすこし大きめですが、音が悪くなるほど
ひどくはないとは思うのですが・・・・、でも安いし、保護回路もいろいろと入っているし使いやすいのですよね〜。

 ひょっとして7805でもメーカの違いにより差があれば、すこしでもいいものを使っていこう!ということで、
手持ちの7805でノイズを調べてみることに。

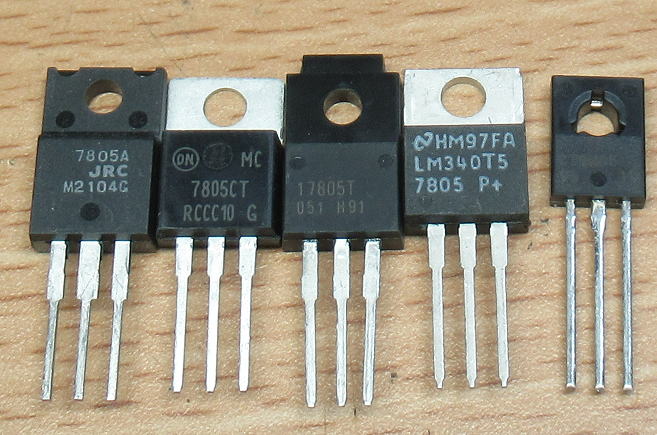

5種類ありました

 部品箱をごそごそと探したら5つのメーカの7805が見つかりました。


部品箱から5種類の7805がみつかりました。一番右は500mAタイプの78N05です。

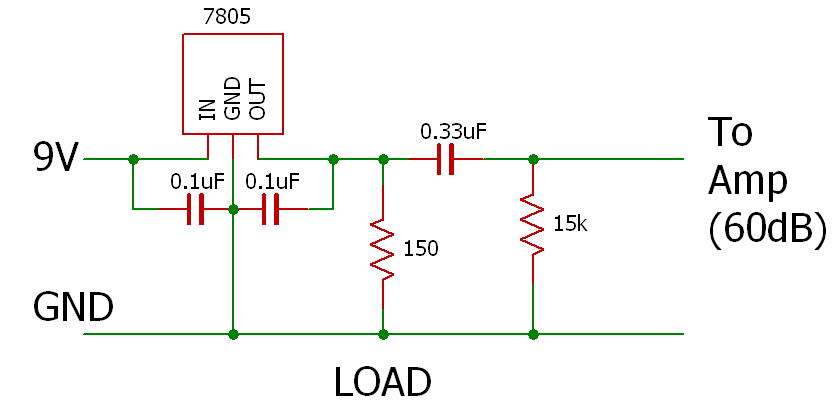

評価回路

 ノイズの評価は簡単に下図のような回路です。3端子レギュレータに9Vの電源を加えて5Vにします。
負荷は150Ωの抵抗なので約35mAの電流を流します。そして、DCカットしたのちに1000倍(60dB)のアンプに
通して波形を観測です。
 なお、3端子レギュレータの入出力には0.1uFのパスコンを入れています。


評価回路です。

実験結果は・・・・

素子 出力波形

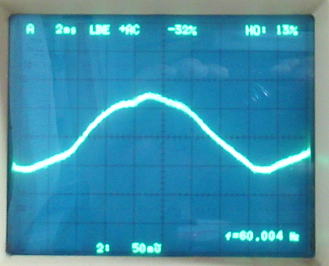

素子無し。

いわゆる入力を短絡した状態です。
誘導ノイズが乗っていますが、
これは気にしないでおきましょう。


この波形が基準です。

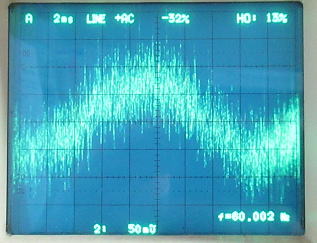

JRC(日本無線)の7805

結構ノイズがでてきます。大体150uVppくらいでしょうか。

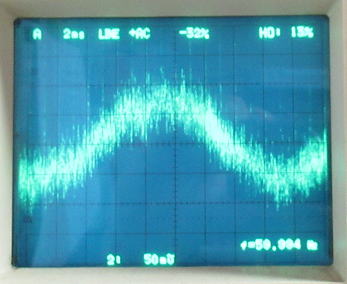

ON semi(だと思う)の7805

JRCより少なめです。大体80uVくらいかな。

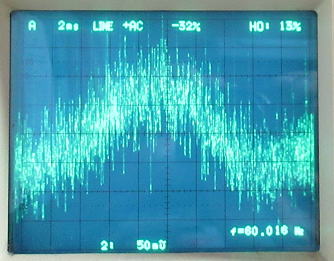

ROHMの7805です。

JRCより少ないけど、ON-semiより大きいです。
大体120uVppくらいかな。

ナショセミの7805です。

ON-semiよりわずかにに小さい感じ。
大体70uVppくらいかな?

たしかNECだったと思います。
78N05です。

ROHMと同じくらいでしょう。120uVppと思います。

まとめると

ノイズの大きい順に並べてみました。同じ7805でも倍程度の差はありそうです。
偶然かもしれませんが、面白いことに非絶縁パッケージのものがノイズが小さいようです。
これは悩んでしまいます。絶縁パッケージのほうが放熱板のとりつけなどが簡単なんですね〜。
どうしよう?

メーカ名 ノイズ (uVpp)
(目分量です)
備考
JRC 150 絶縁パッケージ
ROHM 120 絶縁パッケージ
NEC 120 絶縁パッケージ
ON semi 80 非絶縁
NS 70 非絶縁

結論は・・
 多少の差はありますが、50歩100歩の違いということにしましょう(笑。


<番外>

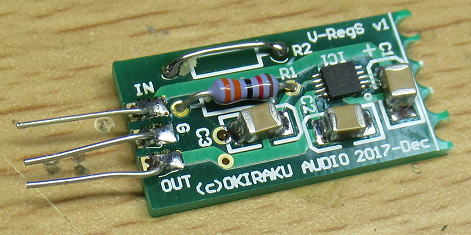

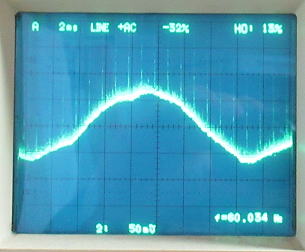

 超低ノイズといわれるLT3045をつかったレギュレータ基板も評価してみました。
 流石に、ノイズが小さいですね。これを見たら3端子レギュレータは使えなくなっちゃいそう・・・・。
 でも、価格が10倍違うからな〜・・・・・もう、これは横綱級です。
