部品箱を整理していたら、ものすごく古いADCがでてきました。
古いですが記憶によると12Bitのものなので、まだまだ使えそうです。
使うにはデータシートが必要なので、探してみましょう。

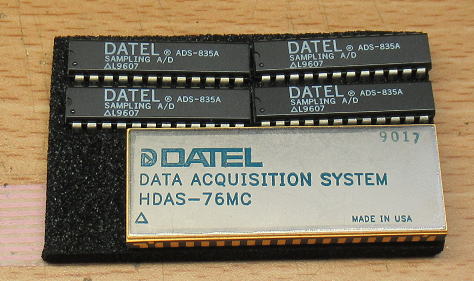

古いADCが見つかりました。12Bitなのでまだまだ使えるでしょう。
ADCはDATELという会社のものです。昔は、性能もよくて結構重宝していたメーカでした。
１９７０年に創立された老舗です。
色々と探しまわったら、HDAS-76MCのデータシートは見つかりました。変換速度は80kHzと普通です。電源に+5Vと正負15Vが必要ですが、
バイポーラ電圧が入力できるのと、INL（非直線性誤差）が最大１LSBなので性能も良好です。

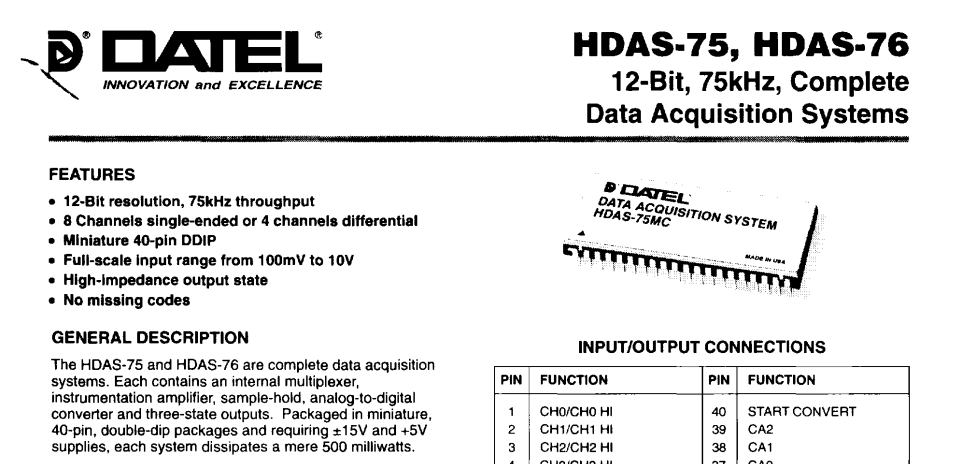

HDAS-76MCのデータシートは見つかりました。
ADS-835Aのデータシートがみつからない・・・・
ADS-835Aのデータシートは・・・見つかりません。素子自体は世の中に流通しているようなのですが、データシートがまったくヒットしません。
DATELのHPの中にも見つかりません。製造元のメーカからも見つからないって、駄目じゃん？
かれこれ探し出して１時間ほどたちますが、もう駄目っぽいです。
面倒だけどリーバスエンジｱリング！

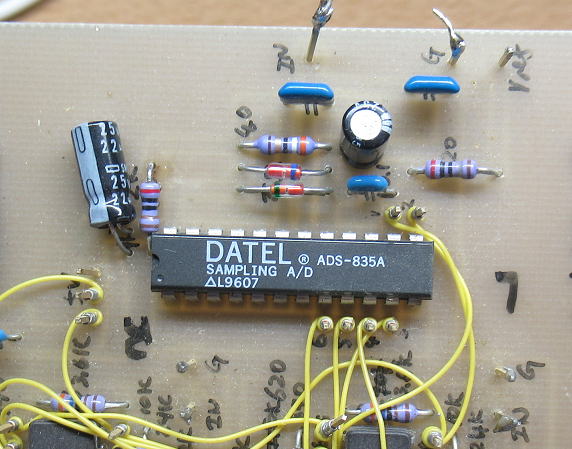

ADS-835については、以前につかった基板が残っていたので、そこからピン機能を割り出していきましょう。
残っていた基板は電子ボリュームです。構成としてはADCの出力ビットでアナログスイッチを動かして、減衰率を変更します。
12Bitのうちの上位６ビットのみをつかって、前段３ビット（粗調整）、後段３ビット（微調整）の２段構成となっています。
なぜ、この電子ボリューム基板にADS-835をつかったかといえば、このADCが電源を入れれば、あとは勝手にどんどんと
AD変換をおこなって出力を垂れ流ししてくれるタイプのものだったからです。通常のADCだと、AD変換のスタートパルス等を
入れる必要がありますが、この素子はそういった類の面倒なものが必要ありません。
そういった使い方ができるADCは同時では珍しかったと思います。

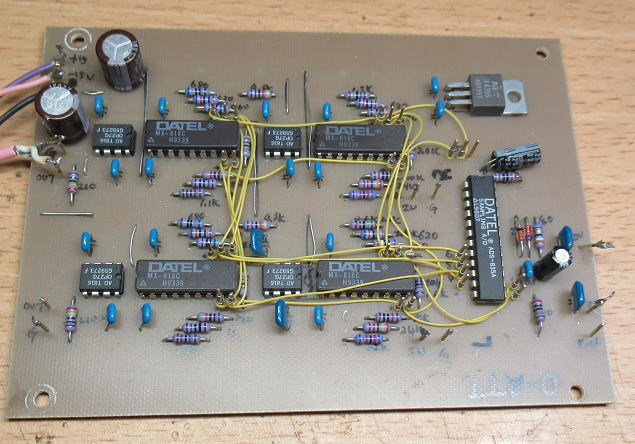

大昔に作った、電子ボリュームです。
外付けの変換開始パルス等は不要で、勝手にAD変換をどんどんやってしまう便利な素子です。
回路を起こしてみましょう。
基板を眺めながら、どのような回路になっているかを書いてみました。
まず、確実にわかるのはアナログ入力（AIN）とディジタル出力のD6〜D11です。
あと、Pin24に5Vがつながってて、Pin12がGNDなので、対角線上に電源が配置されていることから
これがディジタル電源だと思われます。

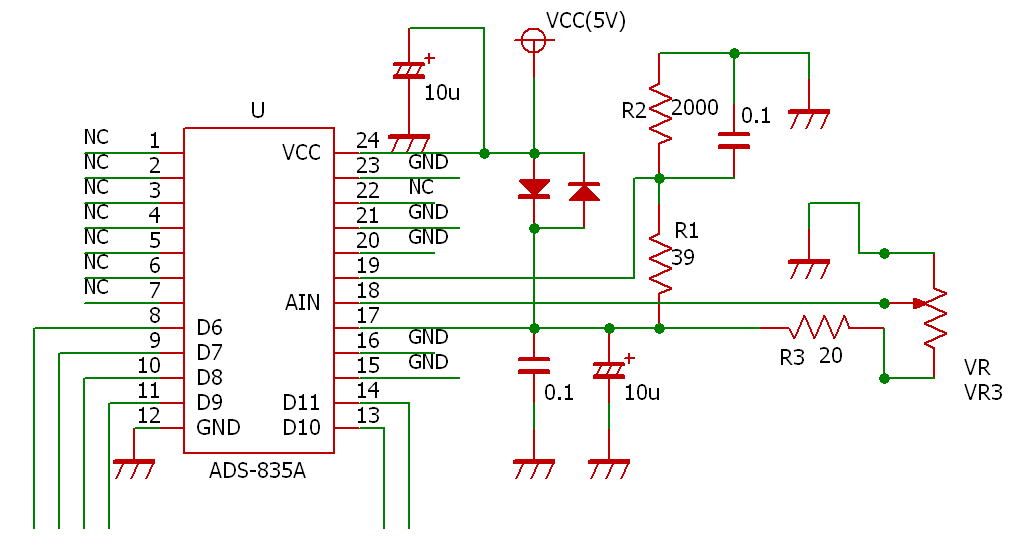

まずは回路図を起こしてしました。
次に、つかっていないPINがかなり多いのですが、どういった機能になっているのかまずはオシロのプローブをあててみました。
すると下図のような波形が観測できました。
PIN1・・・約28kHzのパルスがでています。これがAD変換完了か開始のパルスを示しているでしょう。
ということで変換速度は約28kSPSというところでしょう。
PIN22・・・・約380kHzのパルスがでています。PIN1の28kHzに対して約１３倍ですので、１２ビットでの
変換パルスでしょう。結構鈍った波形ですね。

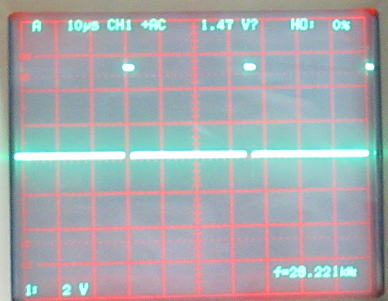

PIN１の様子です。

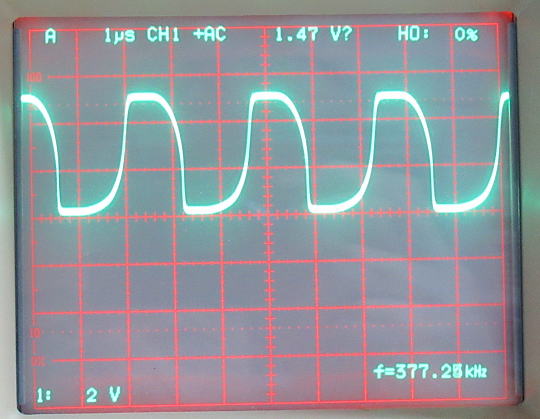

PIN22の様子です。
その他のピンは？
Pin2〜７ ： ピン（Pin8〜Pin11)の並びからみてAD変換出力と考えていいでしょう。
オシロの出力もVRを回せばＨ／Ｌで変化します。
PIN17 ： ＶCCからダブルのダイオードクランプでつながっています。VCCとの電位差があってはならないということで
つけていると思われます。ということで、おそらくはアナログのVCCでしょう。
PIN:19 ： アナログVCCからR1とR2で分圧されてつながっているのでVREFでしょう。AVCCからわずか0.1V程度ですが
低い電圧を供給しているのは、変換値が最大で確実に4095になるようにしていたと思われます。

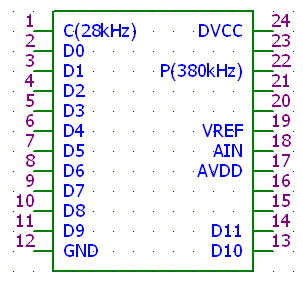

ということで、ここまででわかったことを整理すると下図のようになります。
まずはここまでわかりました。
ここまでわかれば、なんとか使えますが、現状では残りの５つのPINがGNDに接続されています。
これが何かがわかればなおいいですね。
残りは？
あと推測がつかないのが５本ほどあります。とりあえずGNDに接続しておけばフリーランのADCで使えますがが、
もうっちょっと調べることもできるでしょう。
考えられる機能はいろいろあります。
・AGND（アナロググランド）
・FULL−SCALET（最大値のオフセット）
・OFFSET(ゼロオフセット）
・変換開始ENABLE
・ほんとうのNC
・ ｅｔｃ
一度、ブレッドボードに搭載して、GNDとは異なる電位を入れてみたときにどのように動くか調べてみましょう。
ＰＩＮ２３・・・・１ｋΩの抵抗でＧＮＤに接続すれば0V、Vccに接続すれば5Vになるだけです。
VRを回してもどちらでも同じように変換されます。なにも影響がありません。
ただし、変換パルスの周波数が微妙(0.3%程度）に変化します。
なんだろう？とりあえずGND固定としましょう。ＮＣでもいいかもしれません。
PIN21・・・・・変換ENABLEの様子です。
Lレベルで変換開始
Hレベルで変換停止（値保持）
これは変換値を読み出すときにつかうことになるでしょう。１２ビットの出力を８ビットで２回に分けて読み出すときに
途中で値ｆが変わると困るので、読みだし時は値保持です。
ＲＤ端子ということかもしれません。（ＡＣＴＩＶＥ ＨＩＧＨ）
PIN20・・・・RESETかな?ＯＥかな？
Hレベルにすると出力がすべてゼロになります（ＬＥＤが非点等）。
Lレベルでは通常動作（ＡＤ変換開始）です。
Hレベルにすると動作電流が2.8mAから2.2mAに下がります。下がり具合も小さいのでパワーダウンとは違うようです。
でもADCにリセットなんて必要かなあ〜？
ひょっとしてOUTPUT ENABLE なんかがあるのかも。出力が３ＳＴＡＴＥになるかどうかは未確認。
残りは帰ってきてから再開しましょう。
