ちょっとTea Time!? 正負電圧出力のDCDCを試してみる。 2020.5.9

正負15V電源はOPアンプをつかうときに必要になってきますが、それを作成するのは結構面倒です。
そういうときに便利なのが正負出力のできるDCDCコンバータです。またまたALIをみていたら、
300円程度で送料込みで買えるものがあったので、15Vのものを試しに買ってみました。

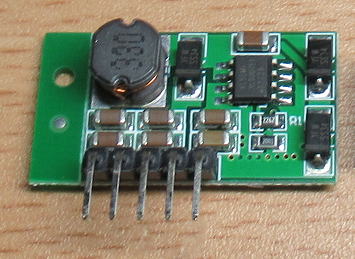

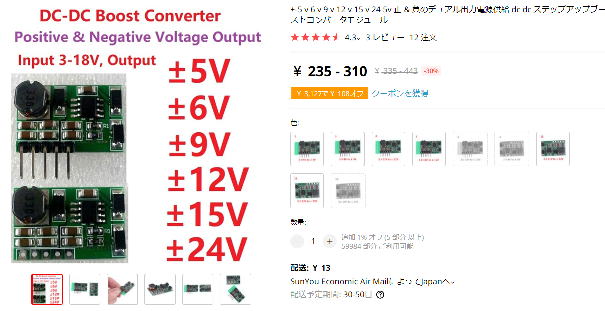

ALIで買った正負出力のDCDCコンバータです。色々な電圧のラインアップがあります。



出力はかなり大きいようです。まあ、あまり信じていませんが・・・。

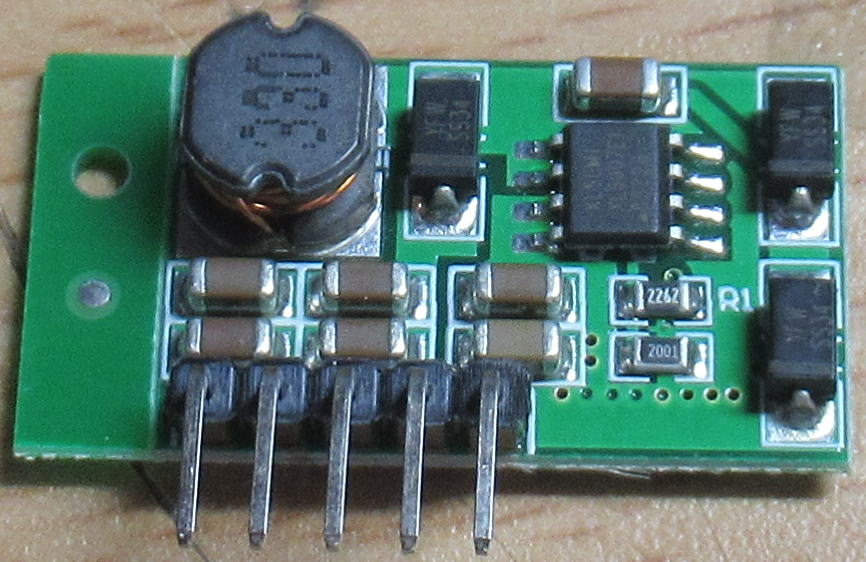

構成はICが1個、抵抗2個、コンデンサ7個、ダイオード3個、インダクタ1個という感じです。


裏面に使い方(?)が書いてあります。

ベンチマークは秋月のものと!

いままで、15Vの正負DCDCコンバータは秋月のものを主につかっていました。出力3Wなので、
電流は100mAになります。これは850円と、ALIで買ったものに比べると3倍程度高いですが、
全然仕様が異なりますので、あまり価格は比較になりません。というのも秋月のものは絶縁型
ですが、ALIのものは非絶縁です。この絶縁と非絶縁の差は大きいです。



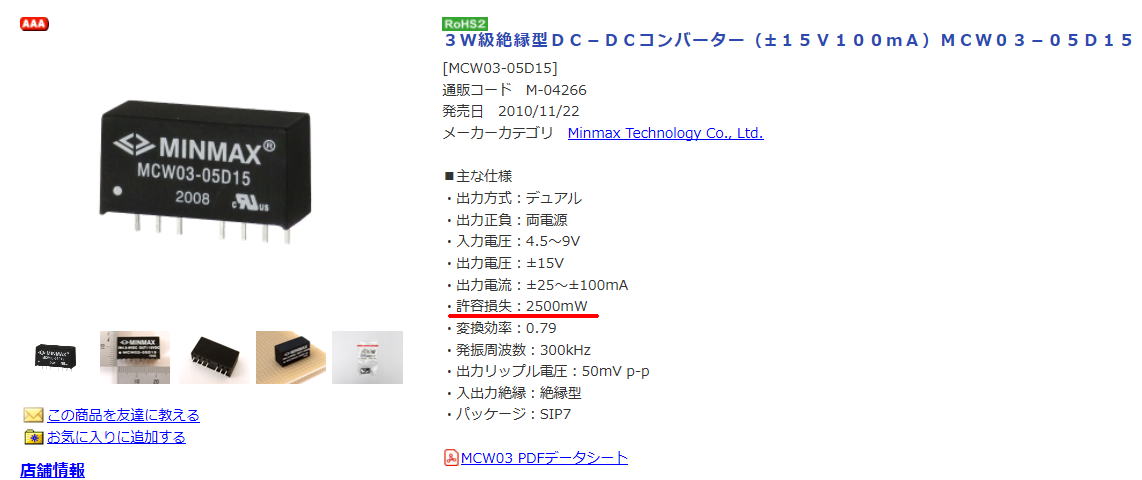

秋月で売っている正負のDCDCコンバータです。


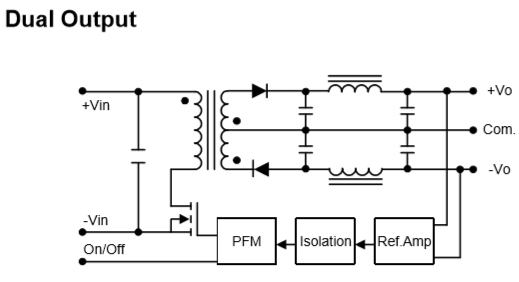

秋月の正負DCDCコンバータは絶縁タイプです。




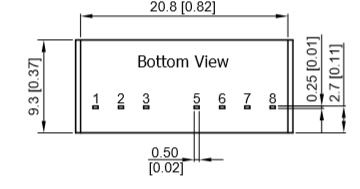

秋月の正負DCDCコンバータのピン配置です。

比較してみよう!

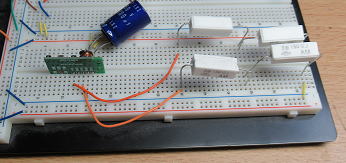

ブレッドボードに搭載して負荷をかけて比較してみます。

ALIで買ったもの 秋月で買ったもの
外観
測定条件 入力電圧:5V 、 出力負荷:300Ω(正負とも)で50mAの電流負荷。
出力電圧  15.41V、-14.97V +15.00V、-14.99V 電圧の精度は秋月の勝ち!
でもALIも問題ありません。
入力電流 359mA 385mA 効率はALIが若干高い?
まあ、50歩100歩です。
効率はおよそ80%です。

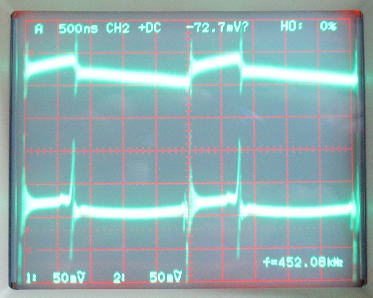

出力リップル
上:15V出力、下:−15V出力

上:15V出力、下:−15V出力
どちらも特徴のあるリップルです。
リップル周波数は高いのですが、
数10mVはあります。、
インダクタとコンデンサを出力に
追加したほうがいいでしょう。


中華製でもうちょっと負荷を上げてみよう。

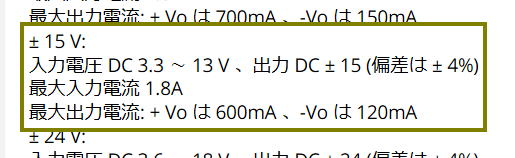

カタログでは15V出力が600mAまで最大ながせそうなので、もうちょっと負荷電流を上げてみました。
結果は下表の通り。100mAを出力させると、なんと効率は60&以下に落ちてしまいます。200mAまではなんとかつかえそうですが、
300mA流すと、もう基板が熱くて触れません。さらに、導電中に基板の電極部に触ると暴走してしまいました。

それにしてもDCDCで50%の効率は低いな〜。ドロップ型のほうが良さそうです。

まあ、使用するときは50mA程度の負荷に抑えましょう。OPアンプだと4〜6個程度かな。
まあ、DCDCは規模が小さいアナログ回路には実装が簡単になるパーツですから便利でしょう。

15V負荷電流 -15V負荷電流 15V出力電圧 入力電流 効率
50 50 15.4V 0.36A 83% これは効率がいい。
100 50 15.4V 0.56A 57% いきなり効率低下!
200 50 15.4V 1.05A 56% かなり暖かくなります。
300 50 14.6V 1.8A 50% チンチンです。


これも試してみよう! 2020.5.12

こちらはGW期間限定での特価品です(笑。なんと260円です。これで6W出力なので正負15Vで200mAは流せます。
さらに絶縁型なのがうれしいです。さらに嬉しいのがイータ電機で国産品のようです。

GWの特価品で購入しました。

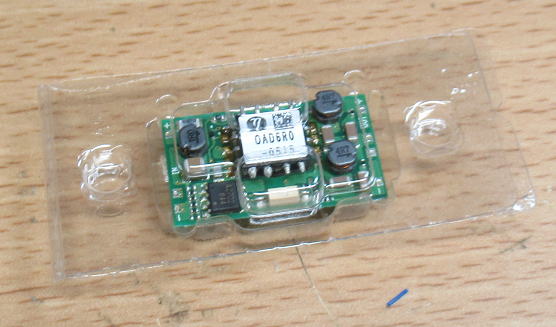

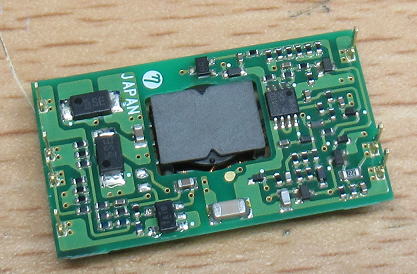

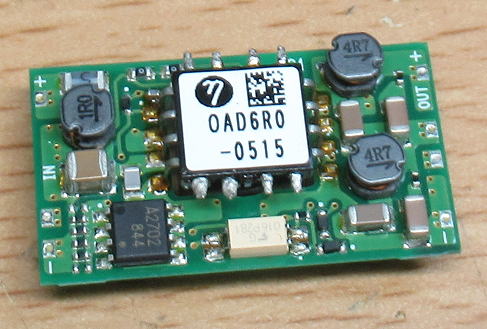

イータ電機の製品のようですね。結構部品が沢山のっています。


裏面のJAPANの文字が嬉しいですね。

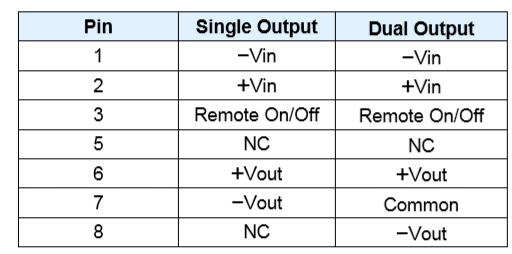

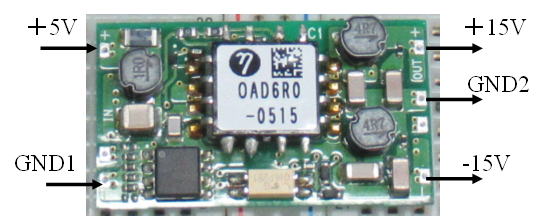

使い方はこういう形です。

さっそく評価してみましょう!

6W品なので負荷は100mAにしました。150Ωの抵抗を負荷にしています。
このとき入力電力は3.78Wに対して、出力は3Wなので、効率はなんと79%です。
中華製が57%に比べて、かなり高いです。これは色々とつかえそうです。
 もっと買っとけばよかったかな〜。

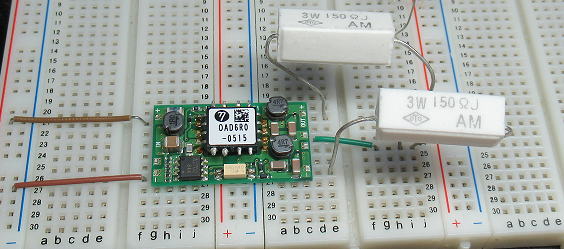

テストの様子です。

テスト結果

イータ電機(OAD6R−0515)
測定条件 入力電圧:5V 、 出力負荷:150Ω(正負とも)で100mAの電流負荷。
出力電圧  15.07V、-15.04V
入力電流 755mA

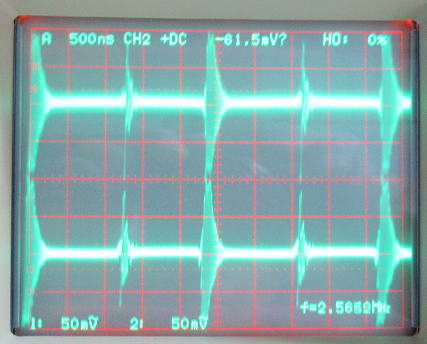

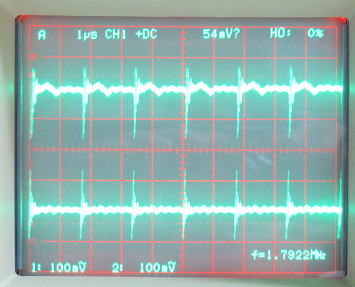

出力リップル
上:15V出力、下:−15V出力

(おしまい)
