ちょっとTea　Time!?　キャラクターLCDをI2Cで動かしてみる。　2019.11.23

朝刊をとりにいったらポストに中華からの送付物が入っていた。
なんだろう？と封をあけたらこれ（下の写真）が入っていた。どうやら、注文していたのを忘れていたようです。
なんせ３週間以上前に頼んだものです。それにしても、届くの遅いな〜

で、これは何かといえばLCDをI2Cで制御するためのアダプタみたいなものです。
通常、LCDをマイコンで直接制御しようとする最低でも６本のI/Oが必要になりますが、
I2C通信なら２本ですみます。さらに、他のデバイスにI2Cをつかっているなら、それにぶら下げることも
可能です。そうなれば、増設必要なI/Oはなくても済みます。

というわけで、どのようなものか調べてみることにしました。

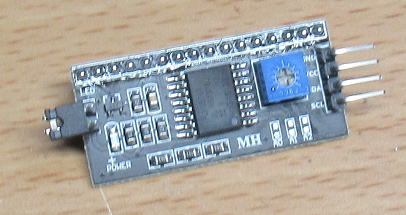

LCDをI2C通信で制御するためのアダプターです。

それにしても安い！

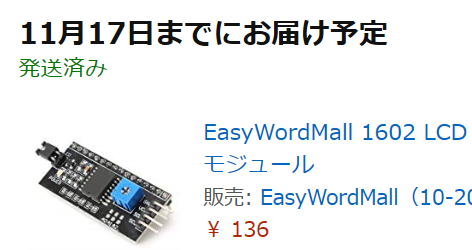

ちなみにお値段は１３６円。それも送料込みです。いつも思いますが、どうやったらこんな値段を実現できるのだろう？
郵便だけでも国内で８４円もかかるのに・・・・。

これが届きましたが、とても安いけど遅い！もう２３日だぞ〜

使われている素子はPCF8574というもののようです。
DIGIKEYで調べると、１０００個単位で買っても６４円します。それにVRと基板とﾁｯﾌﾟ部品、ジャンパーピン、基板・・・・そして実装・・・・・
んん〜全部で１００円もあればできるのかなあ〜。だとすると４０円で中国から日本に輸送できるの？国内の輸送料金は？・・・・
なぞが多すぎます。

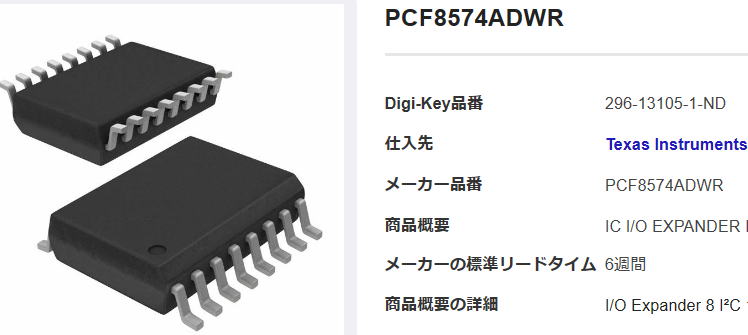

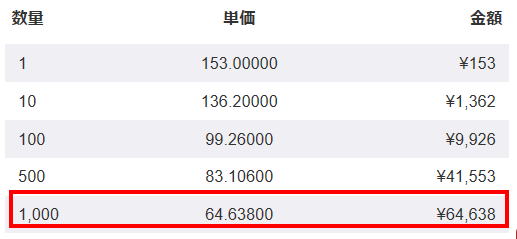

使われている素子はPCF8574のようです。

１０００個単位で買っても６４円するんだ。実際には消費税も入るから７０円！

PCF8574を調べよう。

　それにしても、こららのものには説明書の類は一切ありません。せめてメーカサイドの使用方法を書いたURLでも
掲載したらいいのにと思いますが、それすらありません。要はユーザが勝手に調べて使え！ということです。
で、さっそく使用されている素子から使い方を探ることに。
使われいる素子をみるとPCF8574は、いわゆるI2C動く８ビットのI／Ｏエクスパンダーのようです。

コマンド（データの方向を決める）とかもなにも無く、単にＩ２Ｃでアドレスとデータを送れば、その情報がＩ／Ｏに現れる。
読み込めば、端子の情報が読み込める、といった代物のようです。なので、入力として使う場合はオープンコレクター
タイプのものしか接続できないということかな？
　まあ、今回使うＬＣＤに対しては、入力モードでは使用しないので気にしなくていいでしょう。

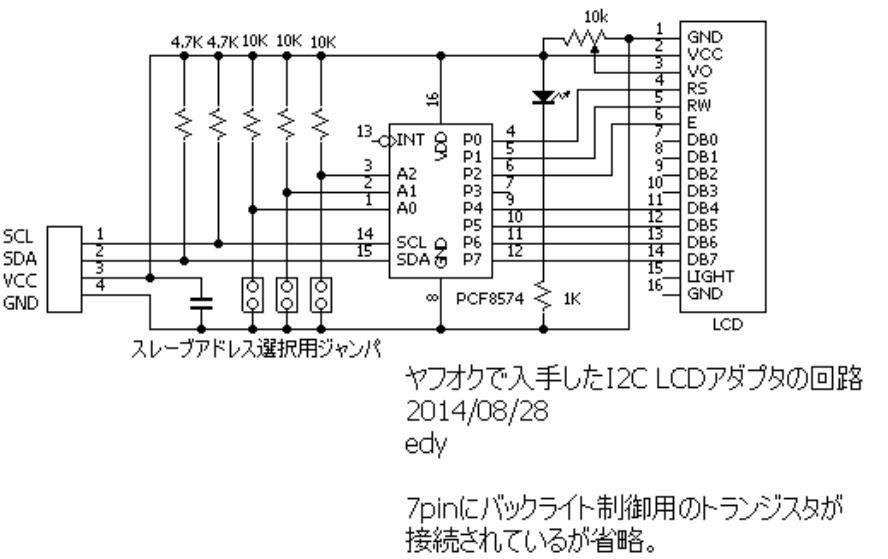

回路図は？

さて、基板の回路がわからないとどのように使うのかもわかりませんが、このあたりはネットを調べると
先人がすでに回路図を起こしてくれていたらりします。
　探したら、下記がありました。ありがとうございます。

引用：https://edycube.blog.fc2.com/blog-entry-691.html

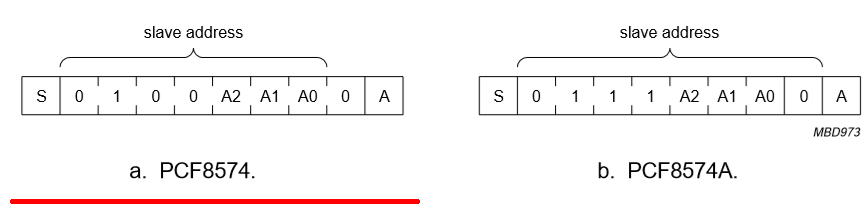

あとは調べる必要があるのはＩ２Ｃのアドレスですが、ＰＣＦ8574はアドレスが０ｘ４０台であり、Ａ０〜Ａ２はすべてオープンに
なっているので、Ｉ２Ｃアドレスは０ｘ４Ｅのようです。

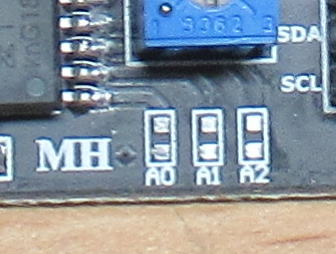

アドレスはここのジャンバーで設定するようです。半田ジャンパ＾では
届かないので、おそらく０Ωの抵抗を実装するようになっているのでしょう。


Ａ０〜Ａ２はすべてオープン（Ｈ）なので、アドレスは０ｘ４Ｅですね。

ＬＣＤにとりつけましょう！

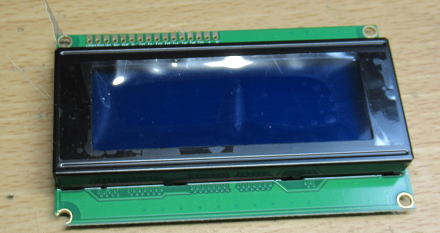

ＬＣＤも同じく中華製のものです。すこし前に買ったものです。こちらも安いのはいいのですが、
梱包は簡易なのかなんなのか、届いたものは基板の角がかけていたりします。
おそらく踏みつけられたりしたのかな〜？


中華製のＬＣＤです。輸送に問題があって、ところどころ傷があります。

　

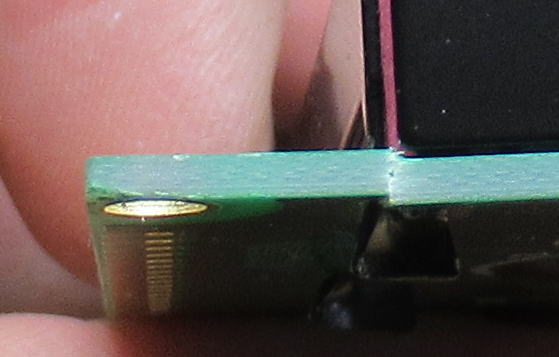

コーナが欠けています。　　　　　　　　　　　　　　基板も割れていたり・・・・

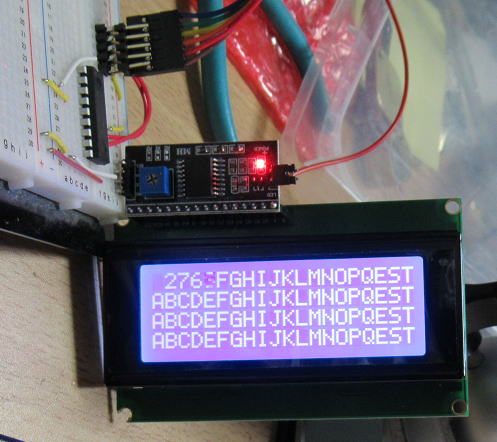

動かしてみましょう！

とりあえず、ＬＣＤにはソケットをつけてとりつけました。ブレッドボードに挿すので、基板が縦になってしまいました。
覗くのに首がいたい・・・・。

既存のLCDのライブラリをI2C制御用に書き換えて、どのくらいの表示速度になるか調べてみました。
PICには８MHｚのPIC16F87を使いましたが、だいたい全画面をキャラクターで埋めるのに０．１秒弱の結果です。
全部で２０×４＝８０文字なので、およそ１ｍｓ／文字という感じですね。
　Ｉ２Ｃの通信速度からすると、遅い気もしますが、Ｉ２Ｃの通信自体もソフト制御であり、ＬＣＤもコマンドの処理と
データの処理のためにそれぞれ40usのウエイトを入れる必要があります。LCDの書き込みパルスもI2Cでデータを
送る必要があるので、マイコンでの直制御にくらべると、大量のデータをおくりこまなくてはなりません。

　まあ、速度的にはこんなものでしょうか。早いという気はしませんが、遅くもないといった感じです。
いづれにしてもI2Cで、手軽にLCDをつかうにはいいデバイスです。

表示速度は全画面を書くのに０．１秒弱程度した。一文字表示には1msくらいでしょう。

しかし、なんでこれが１３６円で送れるのかな〜　そちらの方が興味深かったりします。

話は変わって・・・・

外国の方から、最近こんなものが売られているとメールをいただきました。

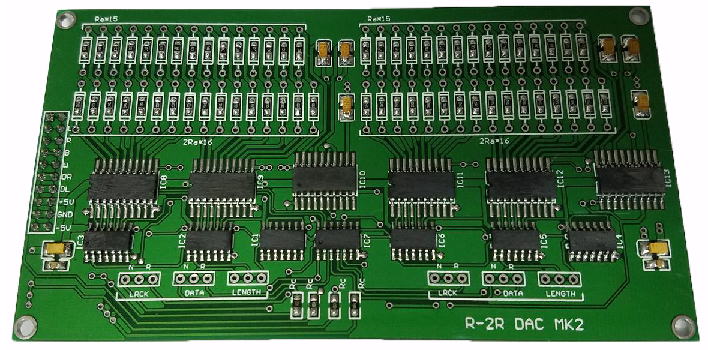

https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-2295947858.41.6d275ca8yjI8JV&id=541812331030

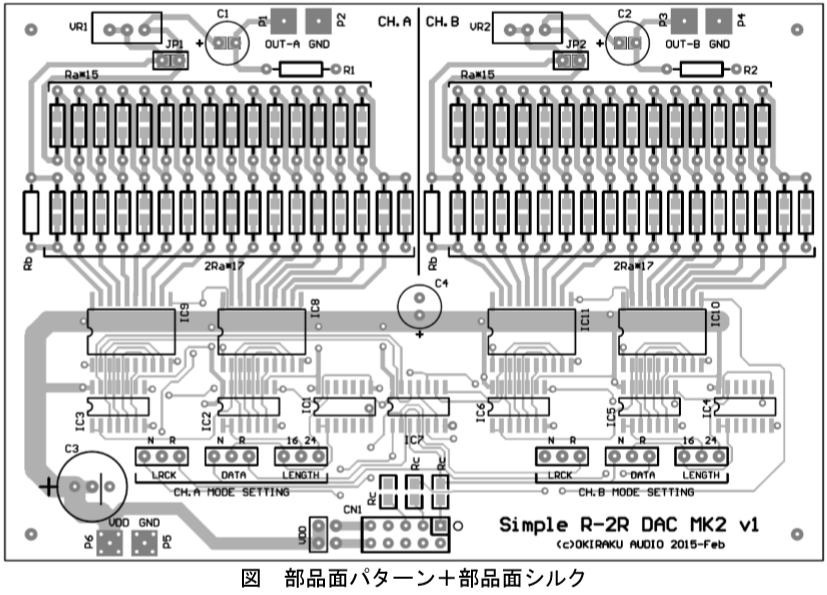

ちなみに、下図は４年前にリリースしたR-2RのDACです。



まあ、R-2RのDACなんかは回路が簡単なので、だれが作っても同じような回路や基板パターンになるのでしょう。
またシルクやネーミングも同じようなものになるのでしょうね（笑。

（おしまい）
