オーディオの中でもっとも難しいのは、やはりスピーカだと思います。
というのも、スピーカが変われば一聴して、ちがう音だとわかります。
いったい、どんな振動をしているのだろう？という疑問は前からありました。
ということで、やっつけ仕事ですが、スピーカの振動を測ってみることにしました。
正確には、振動が測定できそうかどうかを確認するのが、今回のお題目です。
で、測定対象としてはいきなり現在使用しているものを使うのは移動も大変なので、
最近、秋月で買った小さいスピーカをつかうことにしました。
秋月で買った小型のスピーカです。これを実験台にしてみました。
変位測定方式は渦電流方式で
変位を測定する方法自体は、世の中に山のようにあります。レーザを使うもの、画像処理をつかうもの、静電容量をつかうもの・・・・
で、今回は手元にある機器だけをつかって測定できる方法として渦電流式を用いました。いわゆる近接センサーみたいなものです。
渦電流式で測定するには、コイルが必要ですが、これは完全にやっつけ仕事で、手元のフェライト棒（φ4mm)にコイルを適当に巻きます。
コイルを巻くには、フェライト棒を電動ドリルに差し込んで、ぐるぐる回して巻きつけます。巻き数は数えていませんが、大体３００回くらいかな〜。
巻きつけたコイルの線径は0.1mmです。まだこのくらいなら扱えます。0.1mmの銅線は千石（日本橋）に売っていました。

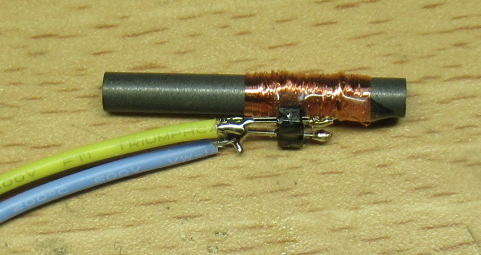

やっつけ仕事でフェライト棒にコイルを巻きつけます。
渦電流式の距離計ではターゲットとなる金属板が必要です。アルミでも良かったのですが、
できれば磁性のある鉄板が検出感度が高くなります。で、家の中でつかえそうな鉄板を大捜索です。
鉄板見つけました！
そういえば、今朝に鮭フレークを食べたことを思い出して、ゴミ箱から空き缶を拾ってきました。
この手の缶はブリキ材なので、鉄板でできています。これのできるだけ平たいところから直径20mm
程度の円板を切り出しました。
これを切り出してターゲットにしましょう！

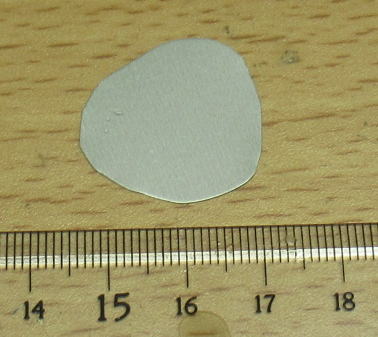

こんな形でターゲットを作りました。

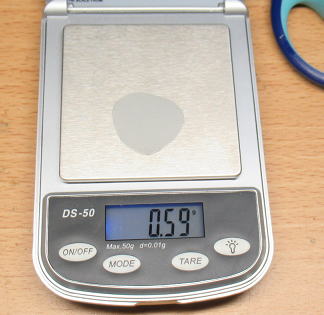

念のため、ターゲットの重さも測っておきましょう。
重さは0.59gでした。ちょっと小さいスピーカには重たいかな？
測定にトライ！

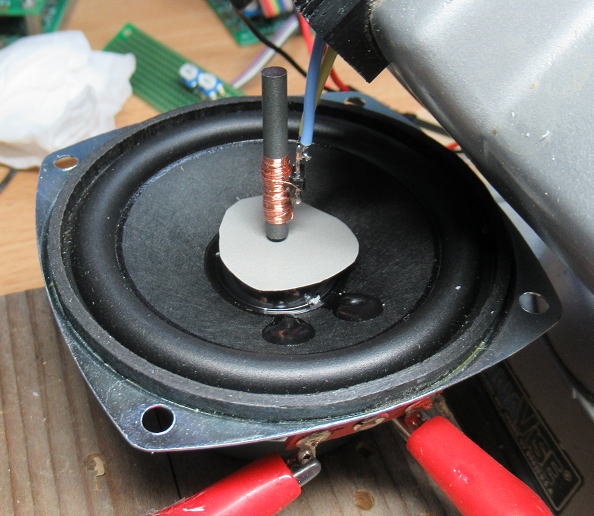

測定のセットアップは次の通りです。
・スピーカの中央部にターゲット（鉄板）を両面テープで貼り付け
・フェライト棒にまきつけたコイルをできるだけターゲットに近接（接触はさせないように）
ちゃんと、治具をつくってやればいいのですが、まずは測定できそうかどうかの感触を得るのが今回の目的ですので、
本当にやっつけ仕事です。

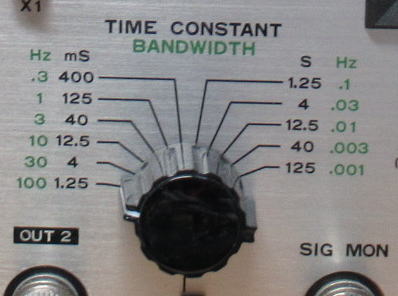

で、測定の方法はロックインアンプをつかいますが、
・ロックインアンプの発振器出力（100kHz、0.1V)を75Ωの抵抗を介してコイルに印加
・コイルの両端の電圧をロックインアンプに入力して同期検波

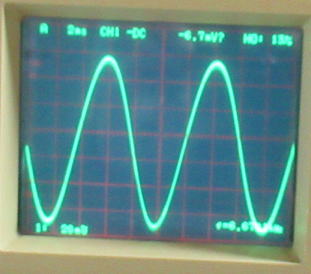

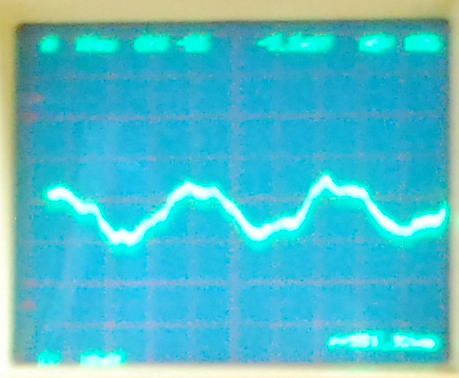

・ロックインアンプの出力をオシロで観測（オフセットが大きいので、オシロはACモードで測定）。
測定の様子です。
