FFASRCの動作が不安定な場合の対処方法について

PICマイコンのPIN21を数10kΩ程度の抵抗(10〜47kΩ程度)でプルダウン
すると解消します。下図を参考にしてとりつけてください。

1.修正方法(その1)

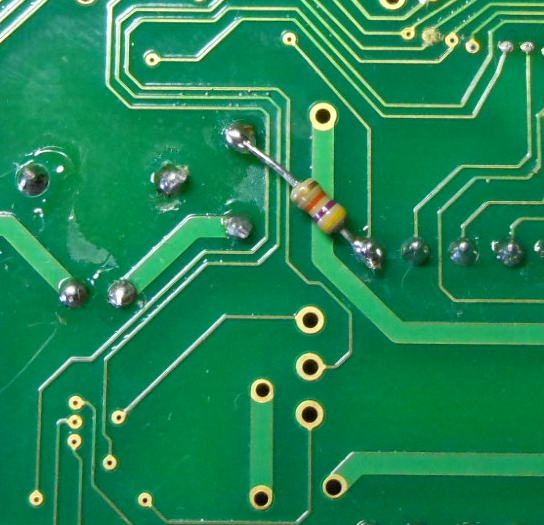

基板の裏面からならPICのPIN21から最寄のGND接続点に対してプルダウン抵抗を接続します。


修正例


2.修正方法(その2)

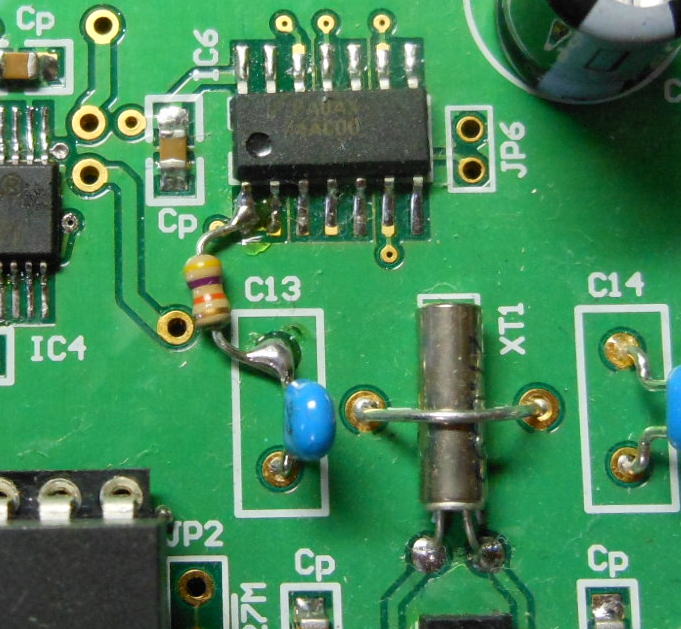

基板の部品面からならPICのPIN21の接続先であるIC6のPIN1,2(どちらでもよい)
から最寄のGND接続点にプルダウン抵抗を接続します。GND接続点はC13の片側が近いでしょう。

修正例
