いぜんにBBSで理想ダイオードについてアップして、同時に秋月電子から試しに購入してみましたが、
いかんせんSSOPパッケージで変換基板がなかなか手にはいらなかったこともあり、ほったらかしになっていました。

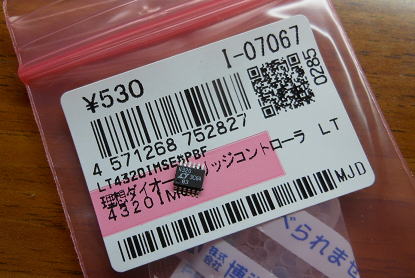

秋月で買ったけど、部品箱の肥やしになっていました。

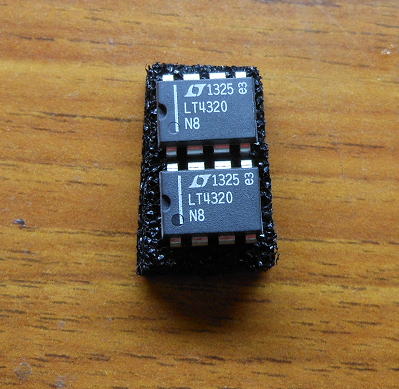

でも、思い出したようにDIGIKEYで買い物をするときについでにDIPパッケージのものを買いました。
１個１０００円以上しますが、変換基板や配線の面倒さを考えるとこちらのほうが楽です。
DIGIKEYでDIPタイプを購入。秋月でもDIPタイプ売ってくれないかな〜。
理想ダイオードでダイオードの役割を行うのがMOSFETです。ここで用いるMOSFETで一番大切なところは
やはりON抵抗の小さいことでしょう。市販品の中には１〜３ｍΩのものも結構ありますが、ここは秋月で
買えそうなところということでIRFI3205を用意しました。

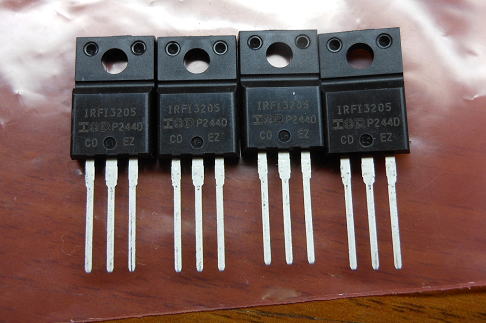

用意したのはIRFI3205です。４個必要です。
IRFI3205はON抵抗8mΩと結構高性能です。ただし、VDSSが55VなのでDACなどには問題ないですが、
パワーアンプを使用するには注意が必要です。パワーアンプにつかうなら１００Vクラスのものを用いた方が
いいでしょう。

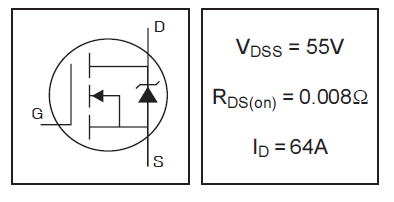

IRFI3205のスペックです。
理想ダイオードの利用メリットは？
工業的に考えればなんといっても効率の向上が最大の目的です。
たとえば普通のシリコンダイオードだと順方向電圧が０．６Vありますので、これが電力損失につながります。
フルブリッジにした場合には２個のダイオードを通過しますから、１．２Vの損失です。
たとば１Aの電流を流した場合、それだけで１．２Wの電力をダイオードで消費してしまいます。
損失だけならまだしも、発熱が大きくなりますので実装も大変になります。
シリコンダイオードを抵抗値に換算したら、０．６Ωすなわち６００ｍΩになります。
これが数ｍΩのMOSFETに変更できれば、損失は１００分の１以下になります。
これが理想ダイオードを用いる最大のメリットですね。

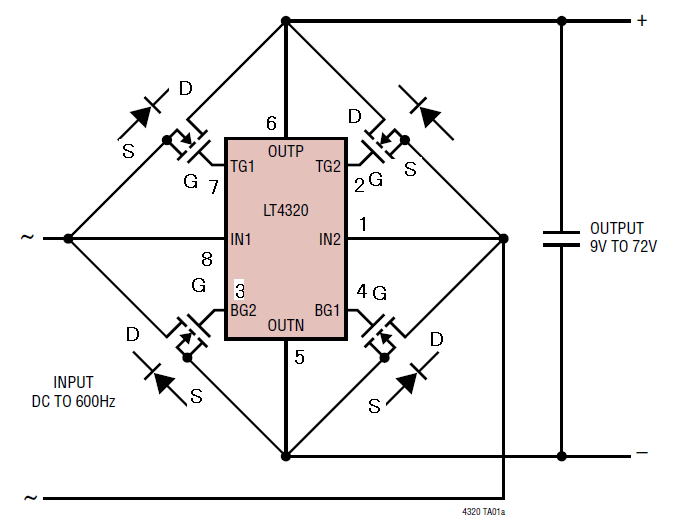

実際の回路は
これは極めて簡単です。
ブレッドボードで組んでみましょう！
まずはLT4320から

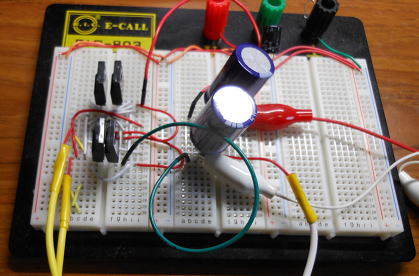

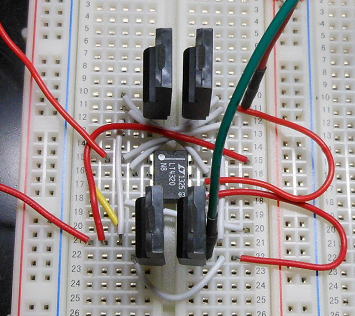

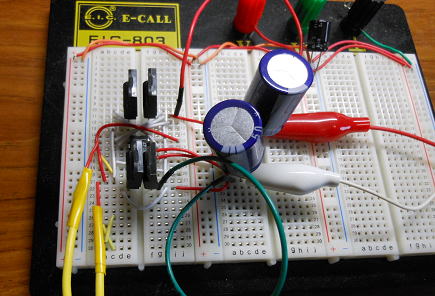

こんな感じで組んでみました。もっとうまい配置があったかもしれませんね。

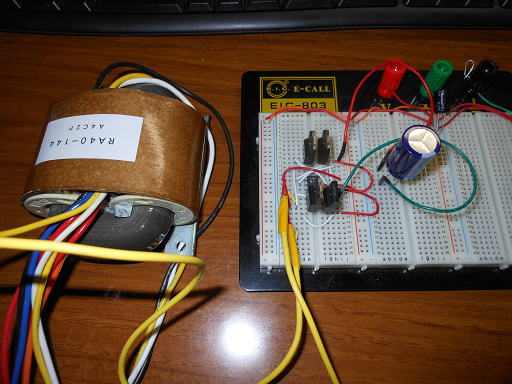

まずはブレッドボードで組み立てました。

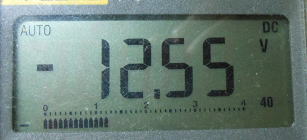

無負荷の状態ですが電圧を測ってみましょう。トランスの入力電圧(AC)を出力電圧(DC)を
比較してみます。

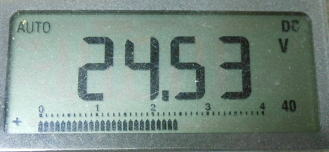

入力電圧は9.02Vですね。これを理想的に整流すると9.02×1.414＝12.75Vになります。
この回路の構成では12.09Vですね。約0.66Vの低下です。
入力電圧（AC) 理想D 出力電圧（DC) 理想D
次は普通のシリコンダイオードで

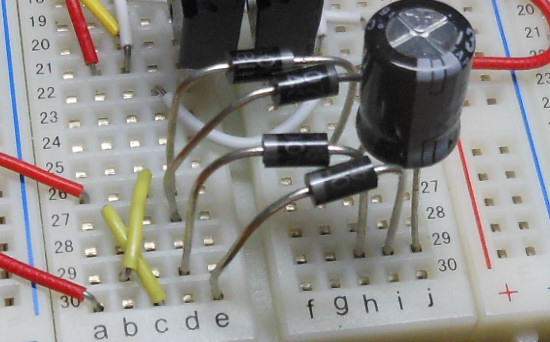

秋月で売っている判用品の1N4007をつかってブリッジを組んでみました。
汎用のダイオードを用いてブリッジ接続です。
こちらも同様に、 無負荷の状態ですが電圧を測ってみましょう。

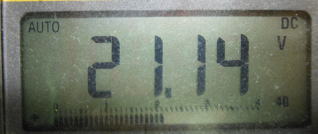

入力電圧は8.95Vです。なぜか先ほどの測定に比べて7mVほど低下していますが、なぜだろう？
まあ、誤差かもしれませんし、ひょっとして無駄電流が流れているのかもしれません。
出力電圧は11.27ですから理想ブリッジダイオードと比べて、約0.7V程度低い値になっています。
これが損失の差になりますね。
入力電圧（AC) 汎用D 出力電圧（DC) 汎用D
ほんと久しぶりに作業再開！ 2014.7.26

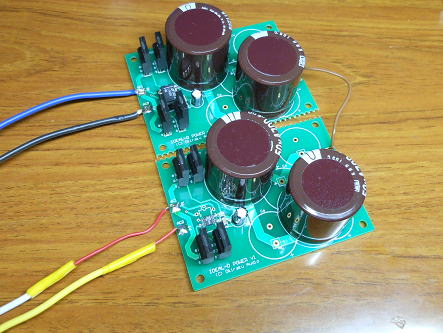

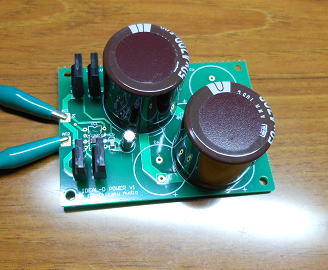

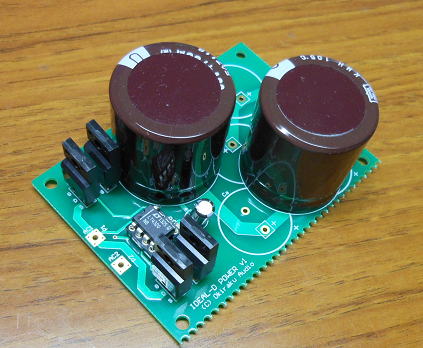

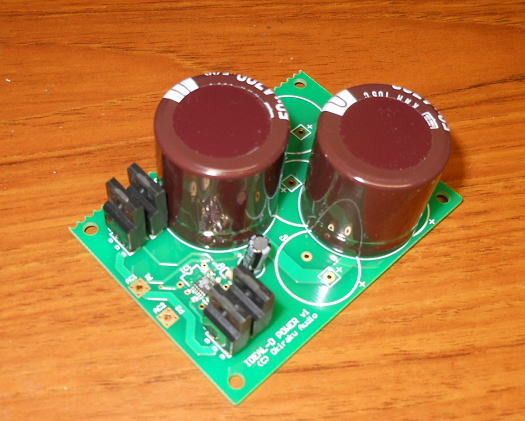

シンプル電源基板を理想ダイオードバージョンに描いてみました。
シングルのダイオードも代わりに使用できるパターンです。ただし、ブリッジダイオードのパターンはなくなりました。
理想ダイオードのコントロールICは秋月からＳＳＯＰパッケージがでていますが、
製作のし易さを考えてＤＩＰパッケージの想定にしました。

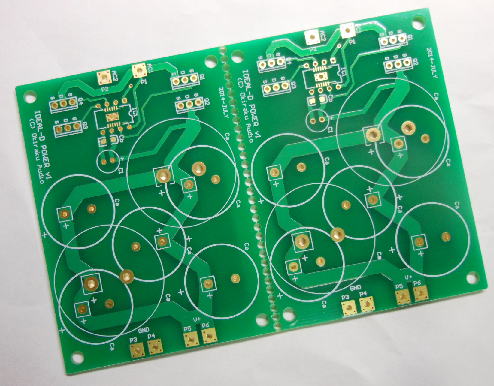

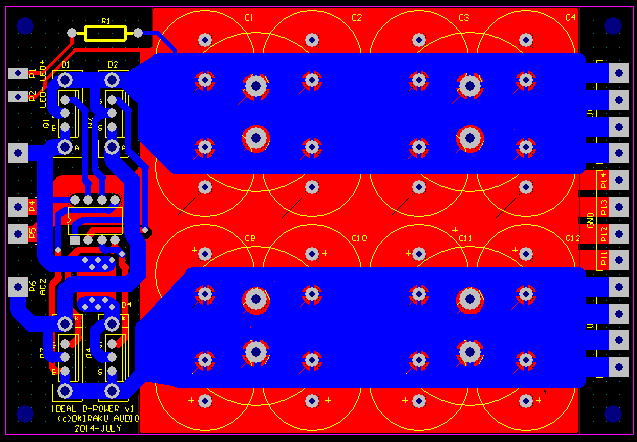

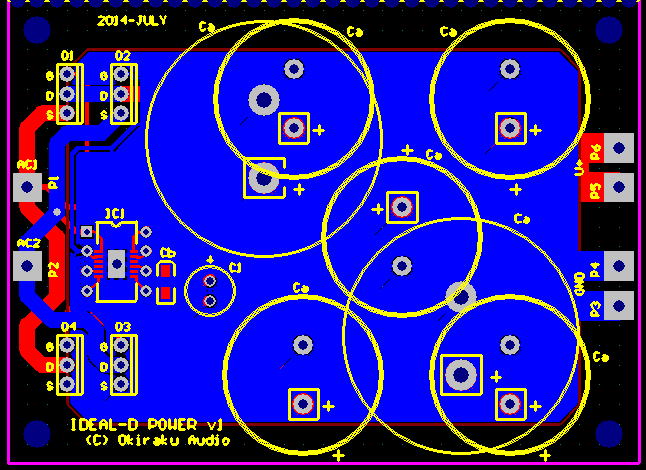

こんなパターンです。

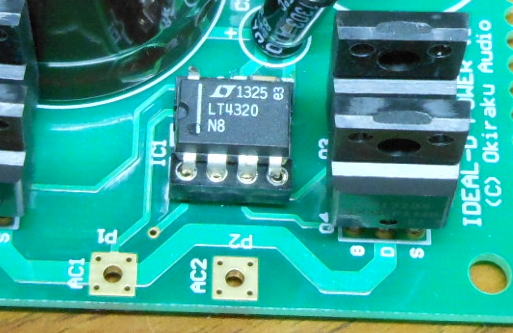

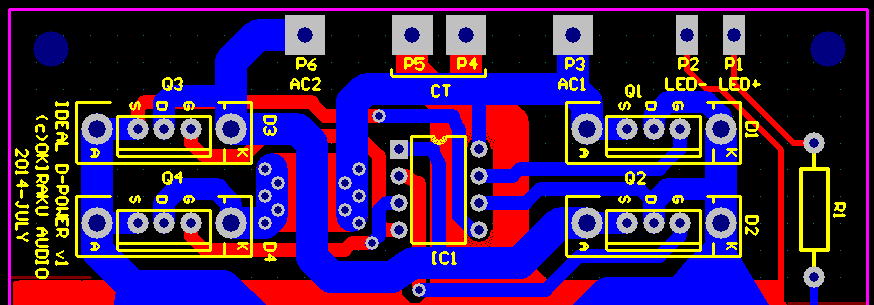

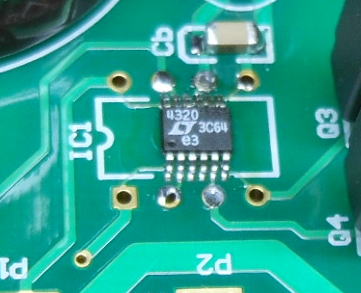

制御部の拡大です。

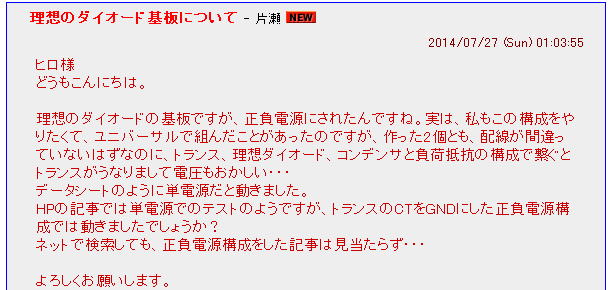

気になるコメントが・・・
これは事前に試してみる必要ありますね。
