LED表示器の専用基板を作る、の巻き！ 2013.7.23

電子ボリュームやPIC搭載したＤＡＣにはボリューム表示用の出力がついていますが、
いままで表示用のＰＩＣはあれども基板はリリースしていませんでした。その理由は、ユニバーサルで
作ってもさほど手間がかからないこともあるのですが、やはりいざ作ろうとすると、なぜか結構面倒に
感じてしまいます。
　ということもあり、ヘッドホンアンプの試作にあわせて専用基板をつくってみました。

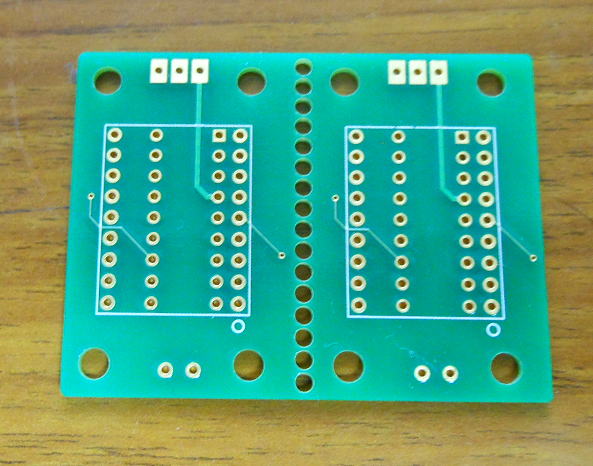

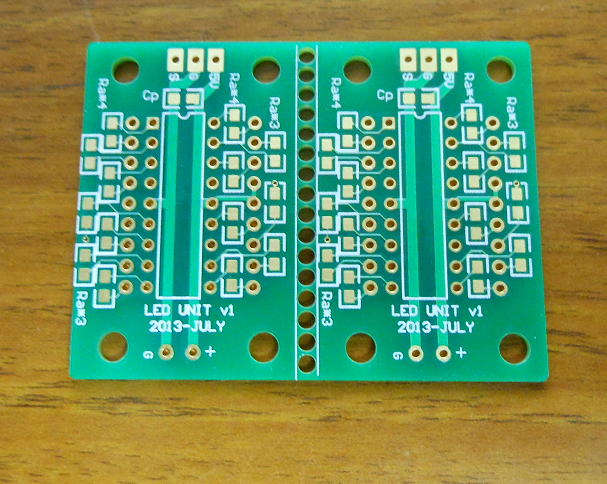

基板の背面。こちらにＰＩＣやチップ部品が搭載されます。

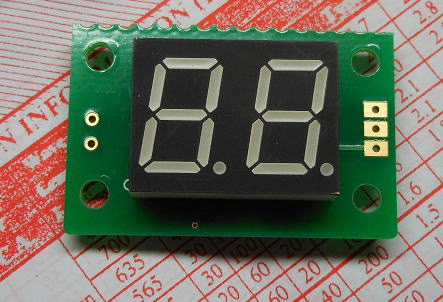

こちらはＬＥＤが搭載される面です。

組み立ては順番が重要

組み立ては順番が重要です。
�@チップ部品を取り付け
�AＰＩＣ−ＩＣ（あるいはＩＣソケット）を取り付け
�BＬＥＤを取り付け

の順番でとりつけます。

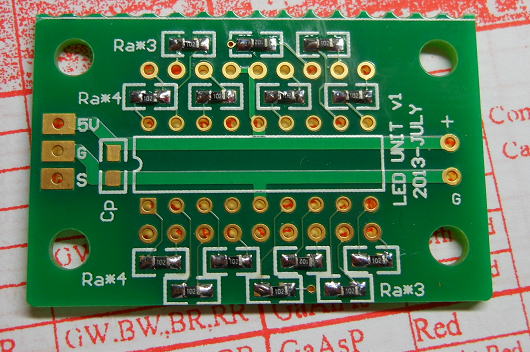

まずはチップ抵抗を取り付けます。１ｋΩの抵抗にしました。

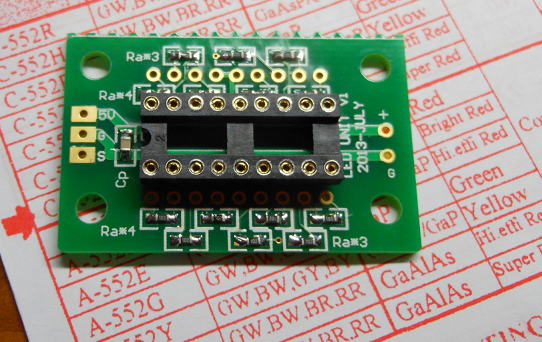

次はＩＣソケットを取り付けます。半田付けした後はＩＣのリードを少し切っておきます。


最後はＬＥＤをつけます。ＬＥＤは秋月で売っている２桁のアノードコモン（＠１００円です）が好適です。


動作確認！　

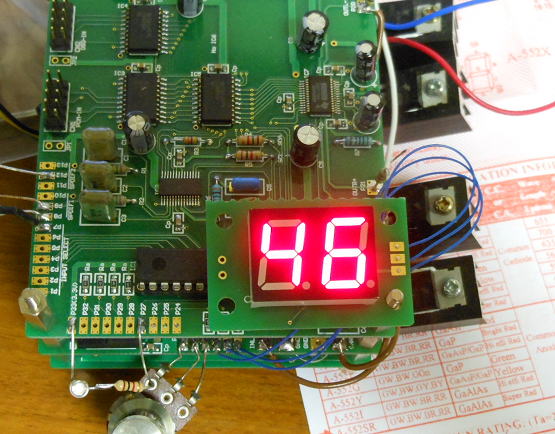

組みあがれば、さっそく電子ボリュームに接続して動作確認です。
問題なく動作しました。それにしても、やはり基板を作成すると製作が簡単です。

動作確認できました！

もっと早くつくればよかったと思う、今日この頃です。

（おしまい）
