DAC1704-4D製作！

さて、ここらでDAC製作打ち止めとすべく物量投入型のDACをつくってみよう！ということでＰＣＭ1704を４パラ差動を作ることにしました。本当は８パラにする予定でDAC-ICも買ったんだけど、タカチの高さ70mmのケースの中に４段重ねで基板がどうしても入りそうにならないので４パラになってしまいました。

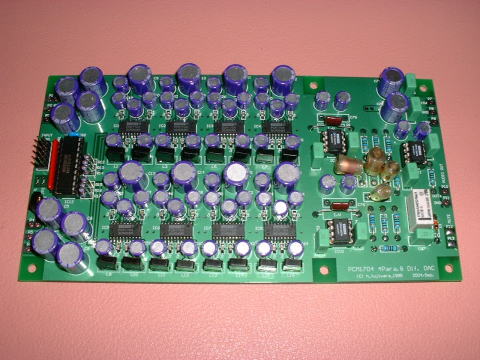

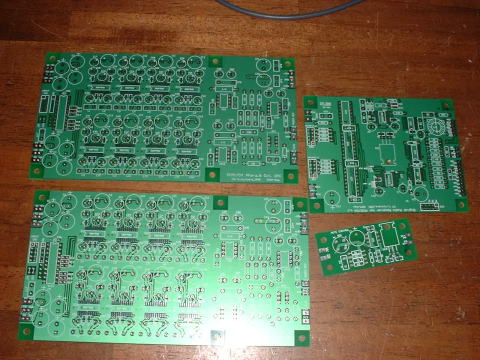

今回作った基板がこれです。ＤＡＣ部とＤＡＩ部、ＭＵＴＥ部に分かれています。もちろん電源基板も必要です。

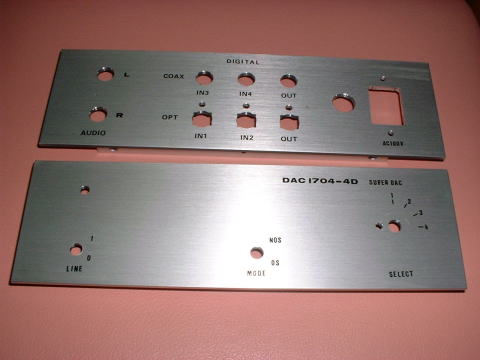

さて、ＤＡＣに限らずもっともいやになる作業がケースの穴あけです。ここでは、基板を発注している間にケース加工をやってしまいました。また、レタリングも先にやっておきます。ん〜なかなかかっこういい（って思うのは自分だけ？）

さて、基板を作ります。基板は単に部品を載せて半田づけするだけなので楽です。問題は、設計ミス（というよりマニュアルの不親切か？）がいくつかあり、ジャンパーが入ってしまいました。でもSSOPの足に直接ジャンパーを飛ばすことはなく、ランドからランドへのジャンパーなので楽勝です。

　
できあがったＤＡＣ基板。これで１チャンネル分。ＯＳコンだらけですが、オークションで安く落札したものです。
１個あたり４０円くらいだったと思います。

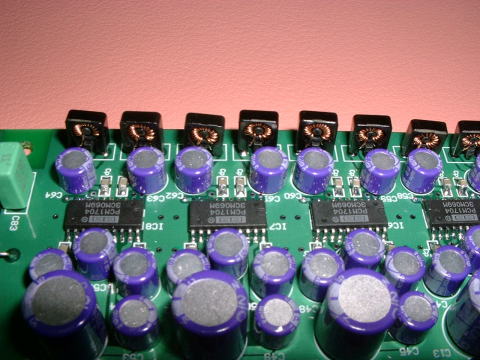

黒い部品が見えるからと思いますが、これはＴＯＫＩＮのインダクターです。たぶん90uHだったと思います。

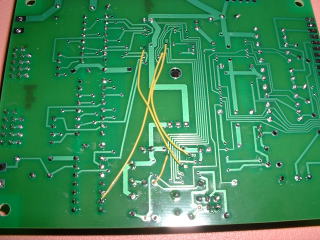

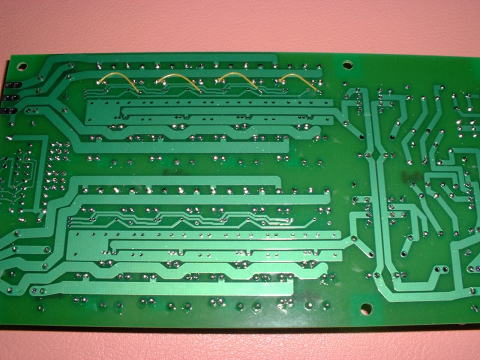

　裏側に４本のジャンパーがあります。DACの位相を変えるのはINVERT端子はGNDにするのでなく、-5Vにするのでした。


　

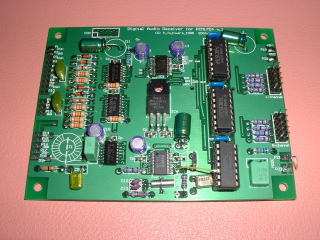

　DAIも完成。まだパルストランスは巻いていません。


　　　
　ＤＡＩのジャンパーは無くても大丈夫なんだけと、ＰＬＬがUNLOCKのときにMUTEがかかるようにしたかったのでジャンパーを飛ばしました。あとは、２層基板で配線しきれない箇所があったので、これも無理矢理ジャンパーで処理しています。EMPHASISの周波数選択なのでCDしか使わない場合は不要なんですが・・・まあ、最後なのですべての周波数でEMPHASISに対応にしました。

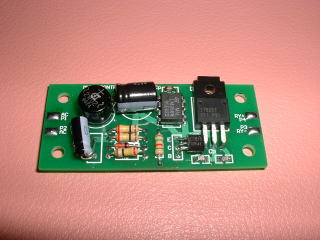

これはＭＵＴＥ回路です。背を高くしたくなかったので電コンを無理やり寝かしています。

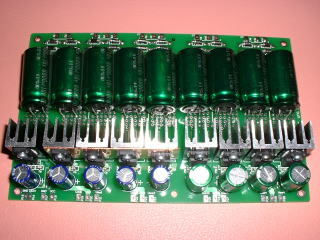

汎用電源基板をつかって電源部をつくりました。左右独立電源です。横に寝ているのはＭＵＳＥです。

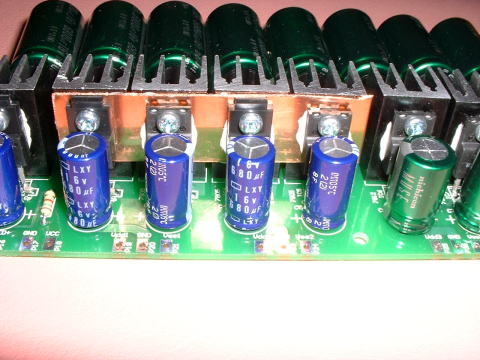

ＤＡＣ部の−５Ｖレギュレータは熱をもつので、その拡散のためにも0.7mm厚の銅板を間に挟みこみました。

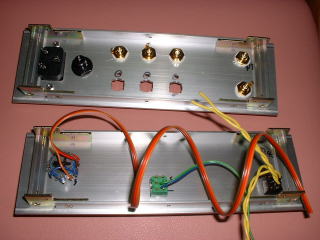

さて、まずパネルにＳＷ等をつけます。そして前面パネルには配線もあらかじめしておきます。でないと、あとから半田コテがはいらないんですよね。

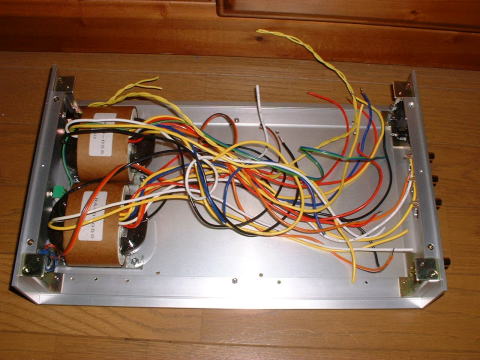

さて、おもむろにケースに組み込み開始です。トランスはＲＡ４０を２個使います。トランスはケースの前側に一杯の位置にとりつけました。

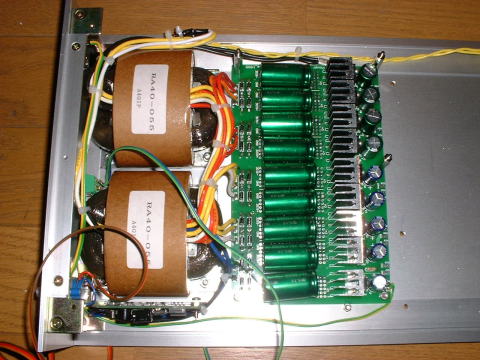

そして電源基板の組み込み。この時点て一回通電して、正しい電圧がでているかどうかを確認します。

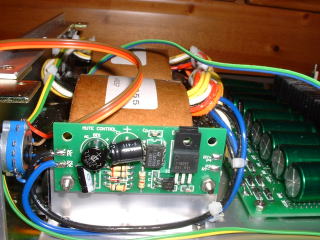

トランスの下についているのがＭＵＴＥ基板です。スペースがないので立ってついています。


ＭＵＴＥ基板の取り付け様子です。アルミのＬアングルをステーにして取り付けています。

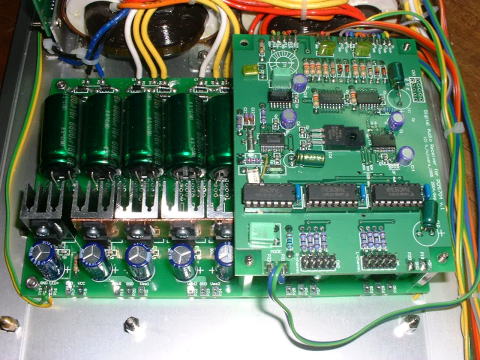

さて、次はＤＡＩ基板の取り付けです。スペースがないので電源基板の上につけます。そのため穴ピッチは一部汎用電源基板に合わせています。
DAIの周辺が配線が一番多くて、時間がかかります。結束バンドをつかって、丁寧に配線していきます。

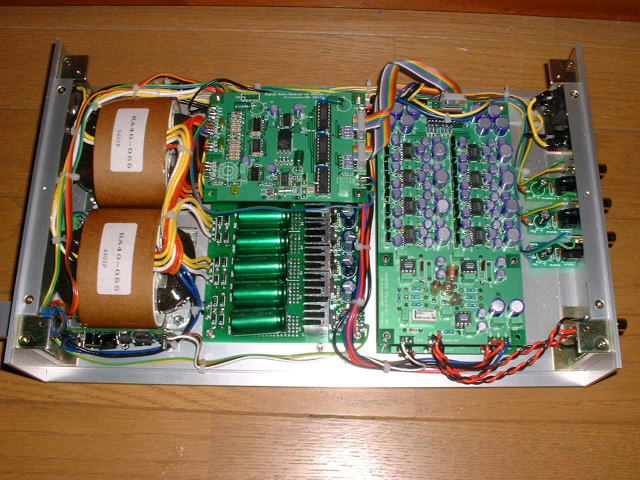

最後にDAC基板を実装して完成です。

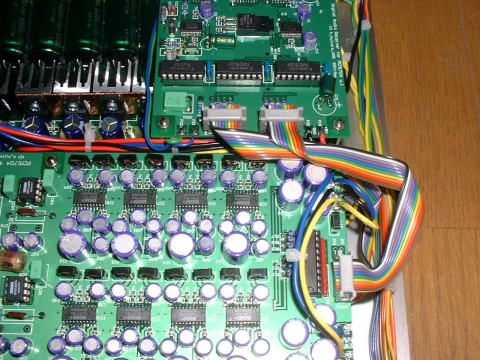

ＤＡＣ基板とＤＡＩとの接続は10Pのフラットケーブルをつかいます。あとで、念のため銅箔テープなどを巻いてシールドしておいたほうがいいかな？

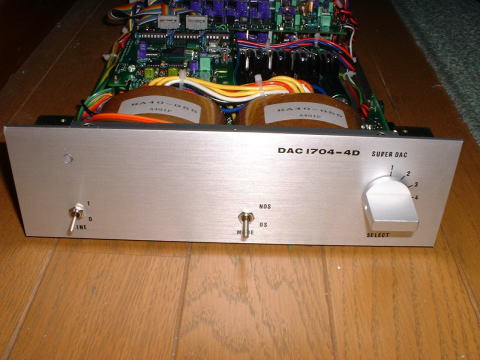

さてさてできあがりです。表面に　”DAC1704-4D　SUPER　DAC”と入れました。中央のＳＷは1fs/8fs切り替えですが、トランスと干渉するので真ん中よりにつけることになっています。デザイン的には切り替えＳＷのすぐ左がいいんですがね。

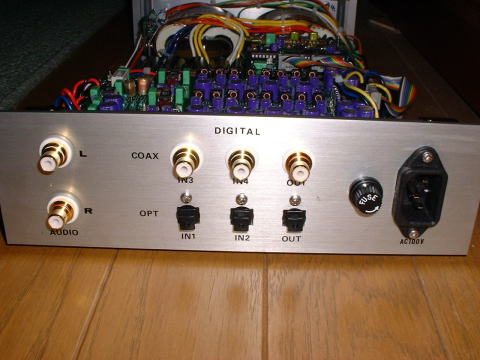

裏面も一杯入出力がついてカッコいいでしょう！ちょっとレタリングがずれってる、っていう突っ込みはご勘弁。

そして早まる鼓動のもと、スイッチＯＮ。約３秒後にＭＵＴＥ用のリレーが”カチ”と入ります。そして、音楽入力をすると
出力に繋いだオシロから波形がでてきます。まずは音だし成功です。

さてさて、これからはしばらく通電してエージング。音のレポートは来週あたりかな？
でも、リファレンスにつかっているＤＡＣ（１７０２−２パラ）がお役ご免になりそうな感じです。

今日は、ちらかった机の上をまずは片づけなくっちゃ。
そして、完成したＤＡＣを眺めながらブランディーグラスを傾ける！　もう至福の時です。
